外齿锁紧垫圈式齿状传动啮合零件结构

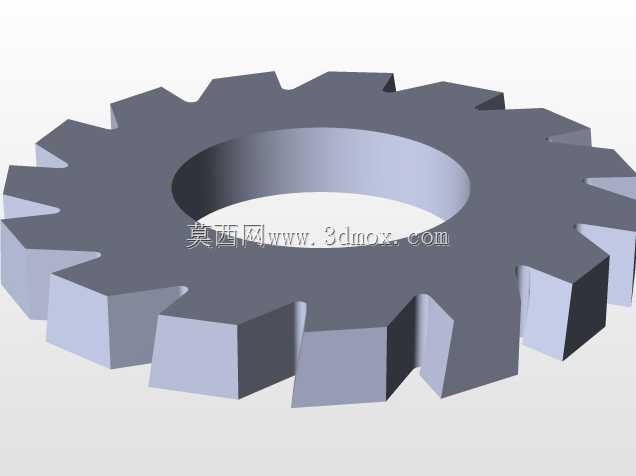

　　这类带周向均匀分布外齿的环形零件，在机械装配场景中常承担两类核心作用，其一为传动链路中的轻载啮合传动，其二为螺纹连接副的防松锁紧，不同应用场景下的设计细节存在明显差异。从结构特征来看，该零件整体为扁平环形结构，中心为贯通式圆孔，用于适配穿过的轴类零件或者螺纹紧固件，外圆周均匀分布矩形直齿，齿顶与齿根均做了微小的倒角处理，避免装配过程中锐边划伤配合件表面，也能减少应力集中导致的齿部断裂风险。在轻载传动场景下，这类齿形零件多用于小扭矩的间歇传动链路，比如小型检测设备的分度调节机构、仪器仪表的档位切换结构，这类场景下零件不需要传递大扭矩，但是对齿部啮合的对位精度有一定要求，设计时齿距的累积公差需要控制在较小范围内，

　　避免啮合过程中出现卡滞或者空程过大的问题。齿部的厚度与环形基体的厚度保持一致，整体采用冲压或者线切割工艺加工即可满足精度要求，材料多选用65Mn弹簧钢或者普通45号钢，根据使用场景的强度需求选择对应的热处理工艺，用于锁紧场景时需要做淬火加中温回火处理，保证齿部具备足够的弹性，在压紧状态下齿部能嵌入被连接件的表面，形成足够的静摩擦力阻止连接副松动。从安装边界来看，这类零件的中心孔尺寸需要与适配的轴径或者螺纹公称尺寸保持间隙配合，间隙量控制在0.1-0.3mm之间，既方便装配时的快速对位，也不会因为间隙过大导致工作过程中出现偏摆。外齿的齿顶圆直径需要小于安装位置的沉孔直径或者周边避让空间的最小尺寸，保证装配后齿部不会与周边结构发生干涉，

　　零件的整体厚度需要匹配安装位置的轴向空间，用于锁紧场景时厚度通常在1-3mm之间，保证压紧后齿部能产生足够的弹性变形，提供稳定的防松力矩；用于传动场景时厚度会根据传递扭矩的大小做对应调整，厚度越大能承受的剪切力越强，可传递的扭矩上限越高。设计这类齿形结构时，首先需要根据应用场景确定核心参数，若用于防松锁紧，优先计算需要的防松力矩，反推齿部的数量、齿高以及材料的弹性模量，保证在额定预紧力下齿部的变形量处于弹性区间内，不会发生塑性变形导致防松失效；若用于轻载传动，需要根据传动比要求确定齿数，根据中心距要求确定齿顶圆与齿根圆的尺寸，同时校核齿根的弯曲强度，避免频繁启停过程中齿根出现疲劳断裂。实际建模过程中，首先绘制中心环形基体的草图，标注内孔、外圆的基础尺寸，之后绘制单个齿的截面轮廓，通过圆周阵列命令生成全部齿形，对齿根、齿顶的锐边做倒圆角或者倒斜角处理，最后拉伸生成实体模型，建模时需要注意齿面的拔模角度，如果采用冲压工艺加工，需要在齿的侧面添加微小的拔模斜度，方便冲压后的脱模；如果采用机加工工艺，则不需要设置拔模角度，保证齿面的垂直度即可。在实际装配使用中，用于锁紧场景的这类零件需要安装在螺母与被连接件之间，或者螺栓头与被连接件之间，拧紧过程中齿部会在压力作用下嵌入被连接件表面，同时齿的弹性反力会持续作用在螺纹副上，增大螺纹之间的摩擦力，即使受到振动载荷，也能避免螺纹副出现相对转动，相比普通平垫圈，这类带齿的锁紧垫圈防松效果更稳定，

　　尤其适合中小螺纹规格的振动工况连接。用于传动场景时，这类零件通常与对应的小齿轮或者齿条配合使用，因为是直齿结构，啮合过程中没有轴向力，对支撑结构的轴向承载要求较低，适合安装在空间紧凑、轴向尺寸受限的小型机构内部，比如传感器的调节旋钮结构、仪器的档位切换机构，这类场景下传动扭矩小，但是要求传动响应灵敏，直齿结构的啮合间隙可以通过调整中心距控制在很小的范围，能有效减少空行程，提升调节精度。需要注意的是，不管是用于锁紧还是传动场景，这类零件的齿部都不能承受过大的冲击载荷，因为齿形为矩形直齿，齿根的应力集中系数相对较高，过大的冲击载荷容易导致齿根出现裂纹甚至断齿，设计时需要根据实际工况的载荷上限做对应的强度校核，必要时可以增大齿根的圆角半径，降低应力集中系数，提升零件的抗冲击能力。
