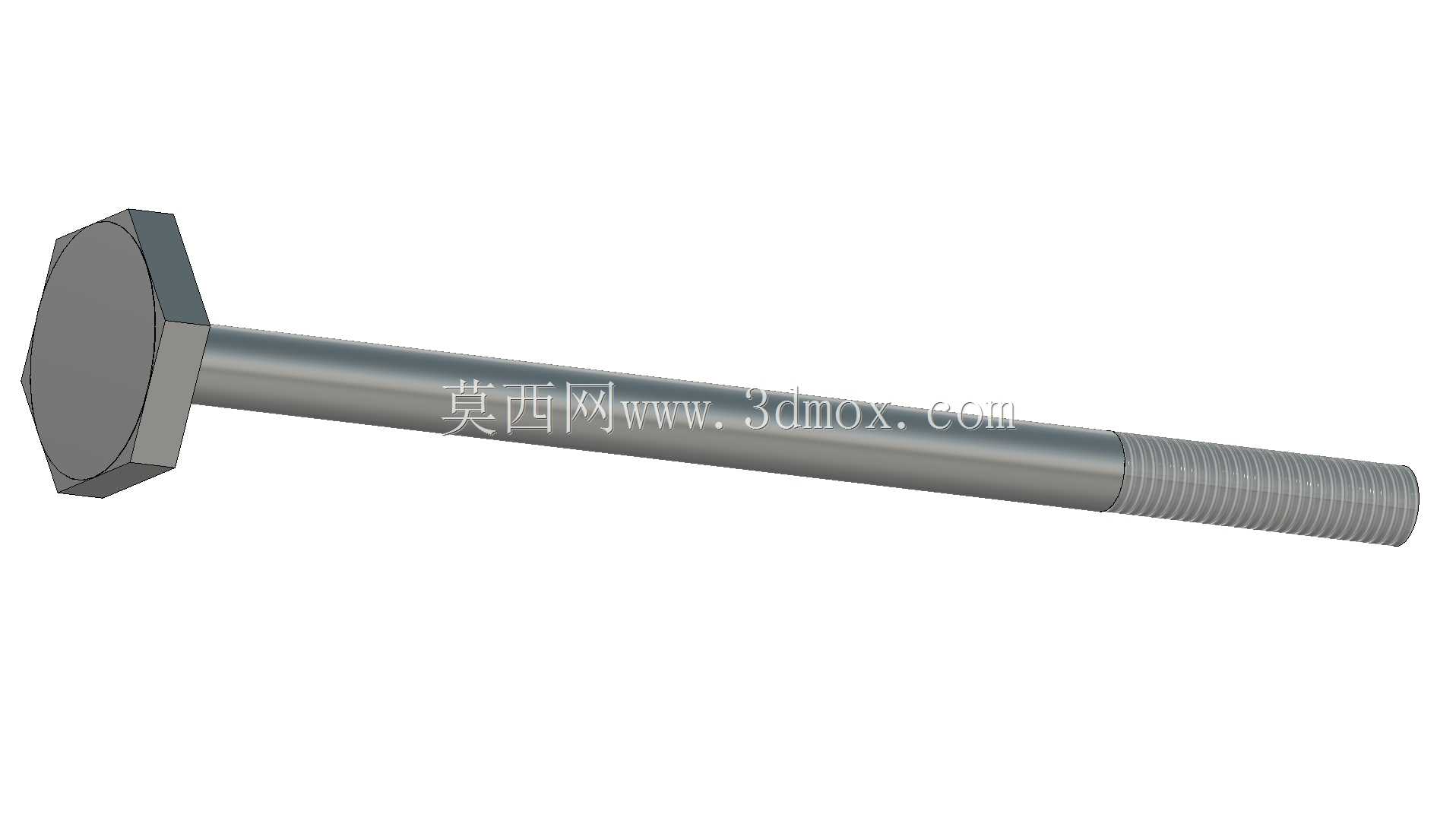

M12六角头半螺纹紧固螺栓结构

　　在各类工业装配场景里，螺栓作为最基础的可拆卸紧固连接件，几乎覆盖了从重型机架拼装、传感器安装支架固定到小型设备模组锁紧的全场景需求，这款M12规格的六角头螺栓，就是针对中等载荷紧固场景设计的常用连接件。从实际使用场景来看，这类半螺纹螺栓常被用于需要光杆段定位、螺纹段锁紧的装配工位，比如传感器安装座与设备基体的连接，光杆部分穿过安装孔后可以避免螺纹与孔壁的长期摩擦损伤，同时保证安装同轴度，螺纹段配合螺母锁紧后能提供稳定的轴向预紧力，不会因为设备运行中的小幅振动出现松脱。设计这类螺栓的时候，首先要明确安装边界的约束：头部对边尺寸19mm，对应标准套筒的适配规格，现场装配时无论是手动棘轮扳手还是电动定扭工具都能直接匹配，

　　不需要定制特殊工装；总长度161mm的设计，适配总叠厚在110mm以内的连接件组合，光杆段长度112mm，刚好覆盖被连接件的总厚度，避免螺纹段卡在安装孔内造成装配卡滞，尾部49mm的螺纹长度，预留了足够的螺母旋合行程，即使搭配平垫、弹垫或者防松锁片，也能保证足够的螺纹啮合扣数，满足机械设计中螺纹旋合长度不小于螺纹公称直径的通用要求。从结构特性来看，六角头的设计相比沉头、圆头螺栓，能承受更大的拧紧扭矩，装配时可以施加足够的预紧力，适合需要一定锁紧力的静态或小幅振动工况；光杆部分的直径与螺纹大径保持一致的公差带，穿过安装孔时既能保证定位精度，又不会因为间隙过大造成连接错位；螺纹段采用标准公制粗牙螺纹，牙型角60度，通用性强，

　　现场维护时不需要配备特殊规格的螺母，替换成本极低。在做三维建模的时候，这类标准件的建模逻辑需要兼顾工程实用性与模型轻量化：头部的六角棱边做了微小的倒角处理，既符合实际加工的工艺特征，避免锐边割手，也能在装配仿真时减少棱边干涉的误判；光杆与头部的过渡位置做了圆角过渡，对应实际冷镦加工的工艺圆角，能有效降低应力集中，避免螺栓在受拉载荷时从头部与杆部的交接位置断裂；螺纹段的建模没有采用全牙型的精细建模，而是保留了螺纹的外形特征，既能在装配时直观判断螺纹旋合长度是否足够，又能降低模型的面数，在大型设备总装时不会因为单个标准件占用过多的系统资源。实际选型时，需要注意这类螺栓的适用载荷范围，M12规格的8.

　　8级螺栓能提供的保证载荷在40kN以上，足够应对常规的传感器支架、小型设备护板、轻型机架的紧固需求，但如果是承受交变载荷或者冲击载荷的工位，还需要搭配防松垫圈或者螺纹锁固胶使用，避免长期运行后出现松脱。安装时需要注意，光杆段必须完全穿过被连接件，不能让螺纹部分承受剪切力，否则会因为螺纹牙的接触面积小，在横向载荷作用下出现螺纹滑牙或者杆部断裂的问题；拧紧扭矩需要对应螺栓的性能等级选择，不能过度拧紧造成螺栓屈服拉长，也不能扭矩不足导致预紧力不够出现连接松动。从建模细节来看，螺栓头部的端面做了平整处理，对应实际加工时的支撑面，装配时这个面需要与被连接件表面完全贴合，不能有歪斜，否则会造成预紧力偏载，降低连接可靠性；杆部的圆柱度公差控制在合理范围内，保证穿过安装孔时不会出现卡滞，螺纹尾部的收尾段做了退刀槽结构，符合实际车削或者滚丝加工的工艺特征，螺母可以一直旋到光杆与螺纹的交接位置，不会因为螺纹收尾的不完整牙型影响锁紧效果。
