4mm规格U形螺栓紧固连接件结构设计

　　在工业管路布设、小型设备机架装配、轻型构件挂载的场景里，这类小规格U形螺栓的使用频率远高于常规外六角螺栓，尤其是4mm公称直径的型号，适配的场景覆盖了从气动支路管线固定、传感器安装支架锁紧到小型钣金框架拼接的多个细分工况。和普通直杆螺栓不同，U形结构自带半包围限位特性，不需要额外加工配套的抱箍半片，就能直接卡合在圆形管材、圆钢杆件的外表面，配合配套的平垫片与锁紧螺母，就能完成对被固定件的双向限位，避免长期受振动影响出现的横向滑移问题。

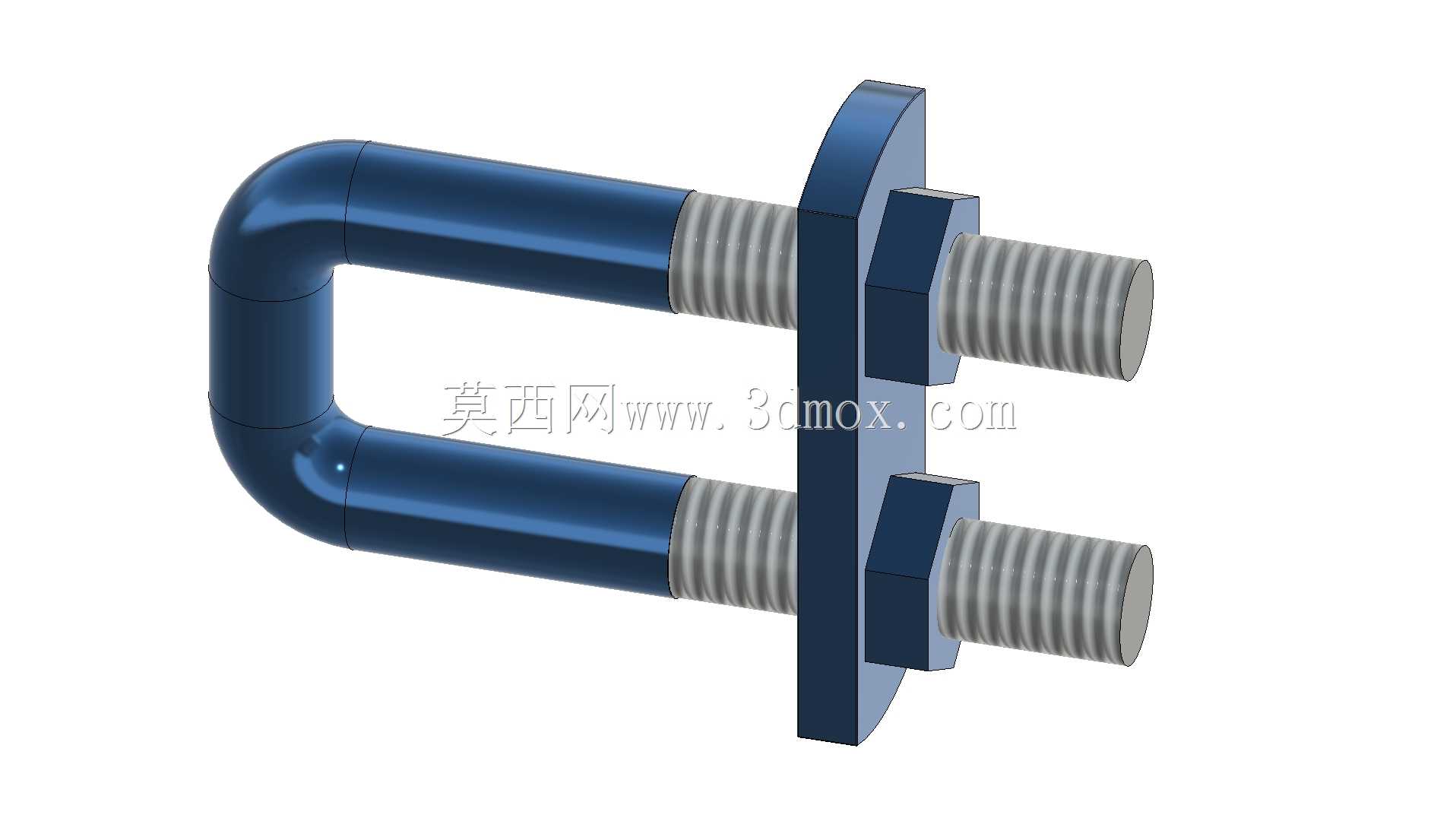

　　从结构设计逻辑来看，这款U形螺栓的弯折段做了等半径圆弧过渡，圆弧内径刚好匹配4mm公称直径对应的常用固定件外径，弯折处没有出现应力集中的直角拐点，冷镦弯折过程中预留了足够的形变余量，不会因为弯折半径过小导致杆部表层出现微裂纹，降低长期受交变载荷时的断裂风险。两段平行的螺纹杆部同轴度控制在合理公差范围内，穿过配套的方形压板时不会出现卡滞，压板和U形弯折段之间预留的间隙，可以适配一定范围内的被固定件外径公差，不需要针对每一批次的管材外径单独调整螺栓尺寸。

　　实际安装过程中，这款螺栓的安装边界非常清晰：两段螺纹杆的有效螺纹长度足够容纳双层螺母锁紧的需求，即使在被固定件和安装基面之间加装橡胶减震垫，也能保证螺母有足够的啮合牙数，不会出现螺纹啮合不足导致的松脱。方形压板的承压面做了平整处理，锁紧时压力可以均匀分布在被压件表面，不会因为局部压强过大压伤薄壁管材或者钣金件表面。和同规格的喉箍相比，这款U形螺栓的刚性更强，在需要承受一定轴向拉力的挂载场景里，不会出现喉箍常见的抱持力不足、钢带变形滑脱的问题，适合用在有一定振动载荷的设备外侧走管固定场景。

　　在传感器安装的细分场景里，这款小规格U形螺栓可以直接固定在设备的圆钢支架上，不需要在支架上钻孔攻丝，只需要将U形段卡在支架圆杆上，穿过传感器安装座的安装孔后锁紧螺母，就能快速完成传感器的位置固定，后期调整传感器位置时只需要松开螺母就能沿圆杆滑动调整，调整到位后重新锁紧即可，比采用钻孔固定的方式节省大量现场改装工时。在小型气动设备的管路布设中，这款螺栓可以将多根4mm外径的气动软管并排固定在设备框架上，避免管路随设备振动晃动，和其他运动部件发生摩擦磨损，延长气动管路的使用寿命。

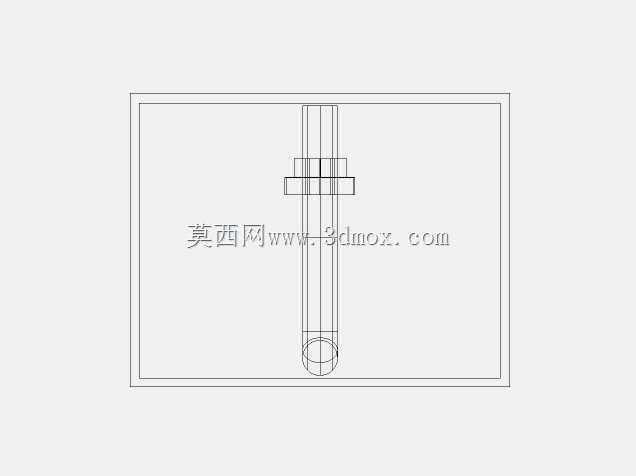

　　建模过程中需要重点控制的参数除了弯折段的圆弧半径，还有两段螺纹杆的平行度公差，如果两段杆部平行度超差，安装时会出现一侧螺纹已经锁紧、另一侧螺纹还没完全啮合的情况，导致锁紧力分布不均，长期受振动时容易出现单侧螺母松脱。螺纹段的收尾处做了退刀过渡，避免螺纹收尾处的不完整牙型和螺母发生卡滞，同时也能减少应力集中，提升杆部的抗疲劳强度。配套的方形压板厚度经过核算，在额定锁紧力矩下不会发生弯曲变形，保证压力可以均匀传递到被固定件表面。

　　这类小规格U形螺栓在日常选型时，往往容易被忽略弯折半径和被固定件外径的匹配度，很多现场安装时随便选用相近尺寸的U形螺栓，导致弯折段和被固定件表面存在线接触甚至点接触，锁紧后压强过大，要么压伤被固定件表面，要么接触面积不足导致固定不牢。这款4mm规格的U形螺栓在设计时就针对常用的小直径圆管、圆钢支架做了适配，圆弧段和被固定件表面可以实现大面积贴合，锁紧后抱持力均匀分布在接触弧面上，既不会损伤被固定件表面，也能提供足够的摩擦力抵抗横向滑移。在户外轻型设备的安装场景里，这款螺栓配合防松螺母使用，还可以抵抗一定的风载振动，避免长期户外使用出现紧固件松脱的问题，适合用在小型户外传感设备、照明支架的固定场景中。
