航模用Turnigy外转子无刷电机三维建模

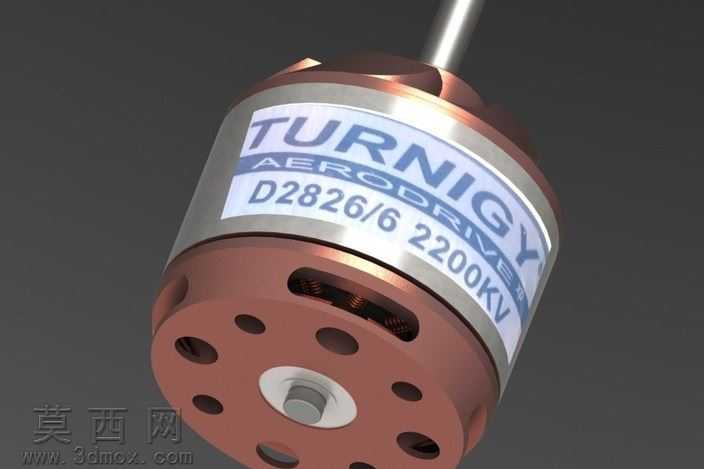

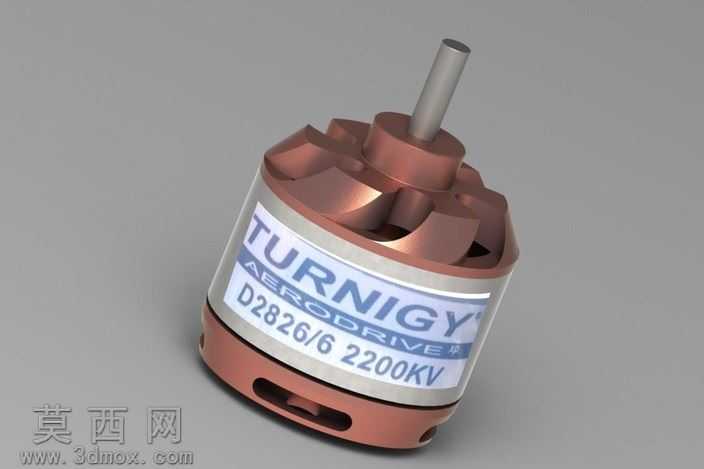

本模型为小型电动遥控航空场景使用的外转子无刷电机，建模过程以还原实物真实结构与外观质感为核心目标，采用SolidWorks完成全参数化建模，全程遵循机械零件建模的逻辑顺序，从核心轴类零件起步逐步搭建整体结构。建模初期先完成输出轴的特征绘制，以拉伸、旋转特征构建轴的阶梯结构，精准还原轴径、伸出长度等关键尺寸，保证后续装配的同轴度基准准确。随后完成定子基座部分的建模，对基座上的安装孔位、散热槽结构逐一做特征切除，还原基座的轻量化镂空设计，既保证结构强度的视觉呈现，也还原实物为减重做的结构优化。外转子壳体部分是建模的重点，通过旋转特征构建壳体的基础回转轮廓，再对端盖的爪极凸起结构做阵列特征处理，精准还原转子外壳的多瓣式造型，同时对壳体侧面的通风开槽做精准切除，还原实物的散热风道结构。外观渲染阶段，为不同零件匹配对应材质：输出轴赋予金属银灰的钢材材质，添加轻微的磨砂质感还原机加工表面效果；转子外壳赋予红棕色调的金属烤漆材质，调整反光度呈现金属漆面的细腻光泽；机身标签部分通过贴图功能还原实物的品牌标识与参数印刷效果，标签边缘做轻微的做旧处理提升真实感；定子部分的绕组区域做深色哑光材质区分，还原内部结构的视觉层次。建模过程中没有照搬教材的标准化案例，而是以实物测绘的思路还原真实零件的细节，对零件之间的装配间隙做了合理预留，比如转子与定子之间的气隙、轴与轴承位的配合间隙都按照真实电机的装配公差做了设定，让模型不仅具备外观展示效果，也能直观呈现无刷电机的装配逻辑。整体模型完整还原了这款KV2200航模电机的外观特征与结构组成，可用于航模动力系统的装配演示、相关教学场景的结构展示，也能作为航模整机设计时的动力部件占位模型使用，帮助设计者快速完成整机的布局匹配。
