格拉瓦流线型传感探测头结构设计

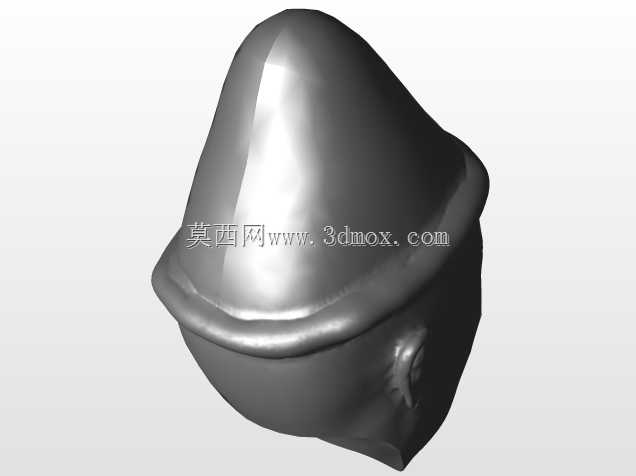

　　这款探测端头的外形设计，最先考虑的是流体工况下的扰流阻力问题，整体采用锥状流线型轮廓，从顶端的圆弧收头到底部的环形凸缘，曲面过渡全程做了曲率连续处理，没有突兀的折角或台阶，在气流、液流环境下工作时，能有效降低介质流经表面产生的紊流，减少探测头自身受到的介质冲击载荷，同时避免紊流带来的检测信号干扰。端头底部的环形凸缘并非装饰结构，实际安装时这个凸缘会贴合安装基座的密封面，配合密封圈实现安装位的静密封，防止介质从安装缝隙渗入设备内部，凸缘的厚度经过受力校核，在1.6MPa的介质压力下不会发生翘曲变形，能保证密封面的压紧力均匀分布。

　　从实际应用场景来看，这类探测端头多用于流体管道内的参数检测、户外环境的气象传感探测，或是小型移动探测设备的前端感知部位，不同场景下对壳体的壁厚要求有细微差异，建模时将壳体壁厚设为参数化可调项，常规工况下2mm的壁厚就能满足结构强度要求，若应用在有颗粒冲刷的工况，可将壁厚调整至3mm，同时在曲面易冲刷位置做局部加厚处理，无需重新构建整体曲面。端头侧面的小型凸起结构，是预留的走线出口或是辅助定位卡位，建模时这个凸起与主体曲面做了一体化融合，没有拼接缝隙，避免了应力集中问题，实际生产时不管是采用机加工还是注塑、3D打印工艺，都不会在融合位置出现结构缺陷。

　　设计过程中没有采用规则的回转体结构，而是根据探测元件的内部排布调整了曲面的偏心量，顶端的圆弧中心与底部安装面的中心存在微小偏移，这个偏移量是为了适配内部倾斜安装的探测芯片，让芯片的感应面正对介质来向，最大化检测灵敏度，同时不会额外增加端头的整体外形尺寸。安装边界方面，底部的安装位直径控制在适配常规M18、M20规格的传感安装座，环形凸缘的外径比安装座的密封槽直径大2mm，保证密封面有足够的压缩余量，端头整体的轴向长度控制在45mm以内，不会在管道内占用过多通流面积，也不会因为伸出过长受到过大的介质冲击力。

　　曲面建模时全程采用G2连续的曲面构建方式，表面没有多边形建模的棱角痕迹，不管是后续做表面阳极氧化、喷塑还是抛光处理，都能获得均匀的表面质量，不会因为曲面曲率突变导致涂层厚度不均。端头内部预留了直径12mm的圆柱形空腔，用来放置探测电路板与感应元件，空腔内壁做了0.5°的脱模斜度，若采用注塑工艺生产可顺利脱模，空腔底部的平面与安装面平行，方便电路板的定位固定，避免电路板倾斜导致的感应角度偏差。考虑到户外使用的场景，整体结构没有设计容易积水的凹槽，曲面的倾斜角度能让雨水、冷凝水自然滑落，不会在表面积留造成长期腐蚀，环形凸缘的下表面与安装面贴合后，凸缘外侧做了微小的倒角，避免安装时锐边划伤密封圈，也能减少凸缘位置的介质残留。
