传感器配套双铰轴连接支座结构

　　这款铰接式支座构件，主要应用在工业检测类传感器的安装支撑场景中，常见于自动化生产线的位移、压力检测工位，用来承接传感器本体与设备机架之间的连接载荷，同时补偿设备运行过程中产生的微小安装偏差，避免传感器因硬连接受额外应力出现检测精度漂移甚至结构损坏。从实际使用场景来看，这类构件多安装在设备的运动副旁侧，比如输送线的张紧机构旁、冲压设备的滑块行程检测位、自动化装配工位的工件到位检测支架上，既要承担传感器本身的重量，还要承受设备启停、工位切换时产生的周期性振动，因此结构设计上优先考虑刚性与铰接自由度的平衡。

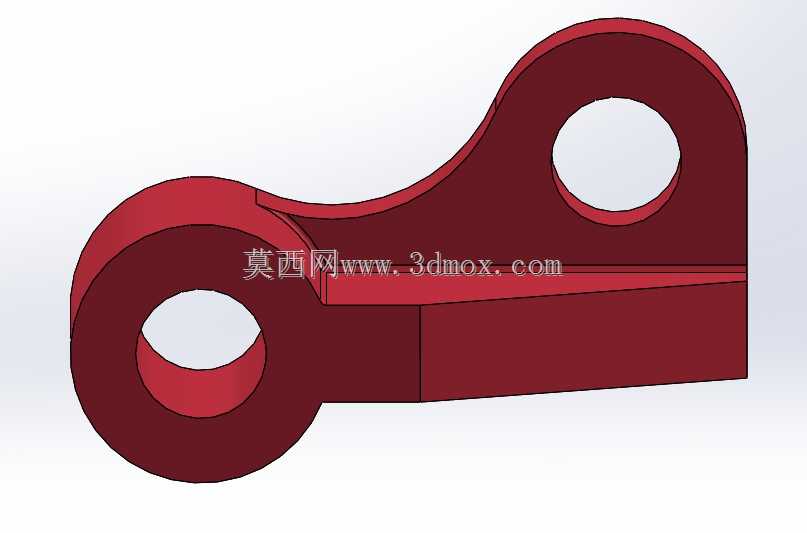

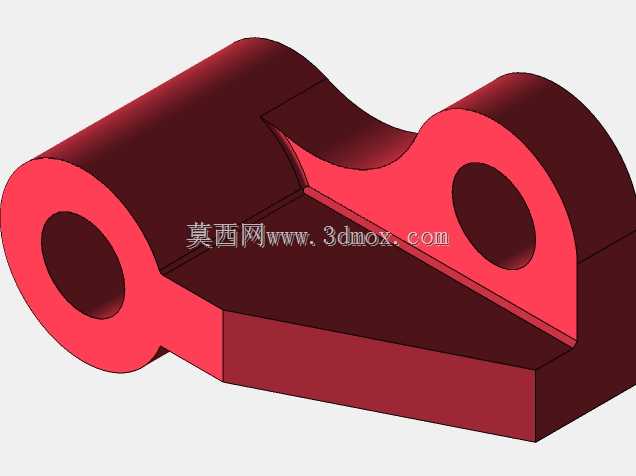

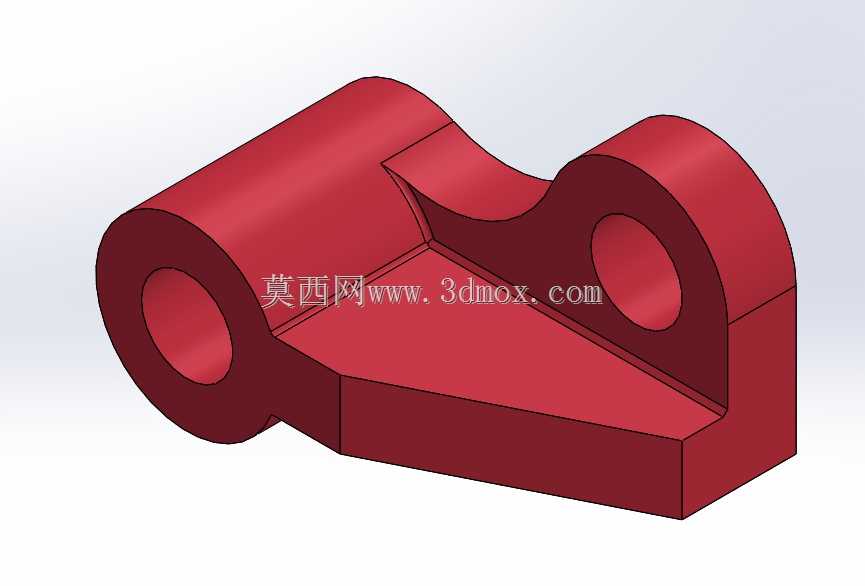

　　从结构功能上看，构件两端设置的同轴通孔为铰接安装位，用来穿装铰轴实现与机架端的转动连接，中间的内凹斜面为传感器的安装贴合面，斜面的角度经过匹配计算，刚好对应传感器的检测方向安装角度，不需要额外加装角度调整垫片就能保证传感器检测端正对被测点位。两端的铰轴孔孔径保持一致，孔壁做了加厚处理，避免铰轴反复转动过程中出现孔壁磨损失圆，构件底部的平直端面可以在需要刚性固定时作为安装基准面，直接通过螺栓锁附在机架平台上，实现铰接与刚性固定两种安装模式的兼容。

　　设计思路上，这款构件没有采用复杂的曲面减重结构，整体以实心块体为基础做切削成型，优先保证结构的抗振性能，毕竟传感器安装位如果出现结构共振，会直接导致检测信号出现杂波，影响整个设备的控制精度。两端的圆筒状铰接位与中间的连接块体做了圆弧过渡处理，避免直角位置出现应力集中，在长期受交变载荷的工况下不会从转角位置出现开裂。中间的内凹空间一方面是为了避让传感器尾部的接线接头，避免安装时线缆被挤压破损，另一方面也减少了构件与传感器安装面之间的接触面积，降低平面加工的精度要求，只要保证贴合区域的平面度就能满足安装稳定性需求，不需要对整个构件表面做高精度铣削，能有效降低加工成本。

　　从安装边界尺寸来看，两端铰轴孔的中心距是核心安装参数，直接决定了铰接转动的行程范围，设计时需要匹配对应传感器的安装高度，保证传感器检测端与被测物体之间的距离处于有效检测量程内。构件的整体高度控制在常规安装支架的兼容范围内，不需要额外加高或者裁切就能适配多数工业传感器的标准安装尺寸，铰轴孔的内径匹配常用的标准圆柱销直径，现场安装时可以直接选用标准件完成装配，不需要单独定制销轴。构件的整体宽度控制在较窄的范围内，适合安装在设备旁侧空间局促的位置，不会和周边的管线、其他机构产生运动干涉，即使在密集排布的多传感器检测工位上，也能逐个独立安装调整，不会出现相邻构件互相磕碰的问题。

　　实际选型使用时，需要注意这款支座的铰接转动角度范围，两端铰轴的转动间隙经过合理控制，既不会因为间隙过大导致传感器安装后出现晃动，也不会因为间隙过小出现铰接卡滞，当设备运行过程中出现微小的位置偏移时，支座可以通过小幅转动自动补偿位置偏差，始终保持传感器的安装角度稳定。构件的材质适配常规的结构钢加工，表面做氧化处理就能满足一般工业场景的防锈需求，如果应用在潮湿或者有腐蚀性介质的工位，也可以更换为不锈钢材质加工，结构本身不需要做修改就能直接适配不同材质的加工工艺，不需要重新调整三维结构参数。
