多齿槽式传感配套机械结构件

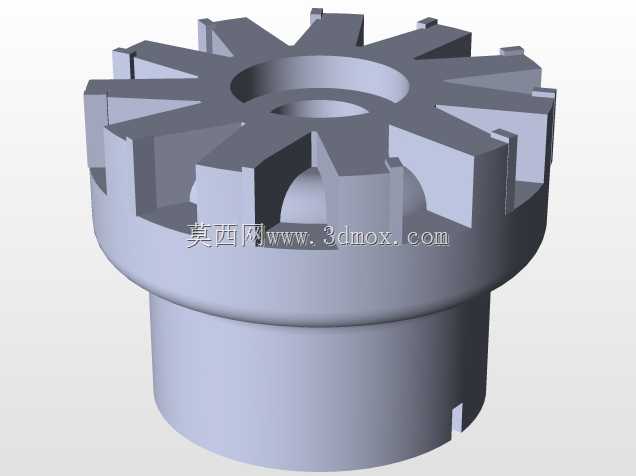

　　在工业传感检测的实际应用场景里，这类带多齿槽的柱式结构件，常作为转速、位置类传感装置的配套触发构件使用，安装在转轴端部随被测轴同步转动，通过齿槽经过传感探头时的信号变化，为控制系统提供精准的位置、转速反馈信号，广泛适配机床主轴转速检测、自动化输送线工位定位、工业机器人关节转角反馈等工况。从结构设计逻辑来看，上部均匀分布的12个径向齿槽，是配合传感探头实现信号触发的核心结构，齿槽的等分精度直接决定检测信号的均匀性，建模时需严格保证每个齿的周向角度公差，相邻齿的角度偏差需控制在极小范围内，避免信号采集出现周期误差。下部的圆柱段是主要的安装定位段，与被测轴的安装孔采用间隙配合设计，侧面预留的小缺口是防转定位结构，装配时与轴端的定位销配合，

　　避免构件与转轴出现相对转动，保证检测信号与转轴实际转动状态完全同步。上部中心的阶梯孔设计，一方面是为了避让轴端的锁紧结构，另一方面可以减轻构件自身重量，降低高速转动时的动不平衡量，适合在中高转速的转轴上使用，不会因为自身重量过大增加转轴的负载。齿槽的端面与齿侧均做了直角锐边处理，没有额外的倒角或圆角，这是为了让传感探头能捕捉到清晰的信号跳变沿，避免圆弧过渡导致信号边缘模糊，提升检测的响应速度与精度。在实际选型适配时，需要注意构件的安装边界：下部圆柱段的外径需与被测轴端的安装孔尺寸匹配，上部齿顶圆的直径需对应传感探头的有效检测距离，安装完成后齿顶与探头端面的间隙要控制在传感器的额定检测范围内，间隙过大会导致信号丢失，

　　间隙过小则容易在转动过程中出现剐蹭，损坏探头或构件本身。这类结构件在建模过程中，优先采用圆周阵列的方式生成上部齿槽特征，先绘制单个齿的截面轮廓，拉伸切除后以中心轴线为阵列轴做等距阵列，能有效保证所有齿的尺寸一致性，避免逐个绘制带来的尺寸偏差。下部圆柱与上部齿盘的衔接处做了微小的过渡圆角，减少应力集中，避免长期转动过程中衔接位置出现疲劳断裂，适配工业场景下长期连续运转的使用需求。在装配调试环节，需要先完成防转销的安装，确认构件与转轴无相对转动后，再调整传感探头的位置，转动转轴观察信号输出情况，确保每个齿经过探头时都能输出稳定的脉冲信号，若出现个别齿无信号的情况，需检查对应齿的加工尺寸是否存在偏差，或是探头安装角度是否存在偏移。这类结构件的材质通常选用硬质铝合金或碳钢，根据使用转速与环境要求选择，铝合金材质重量轻、动平衡性能好，适合高转速工况，碳钢材质耐磨性好，适合有粉尘、轻微磨损的恶劣工业环境。
