单级圆柱齿轮减速箱结构设计

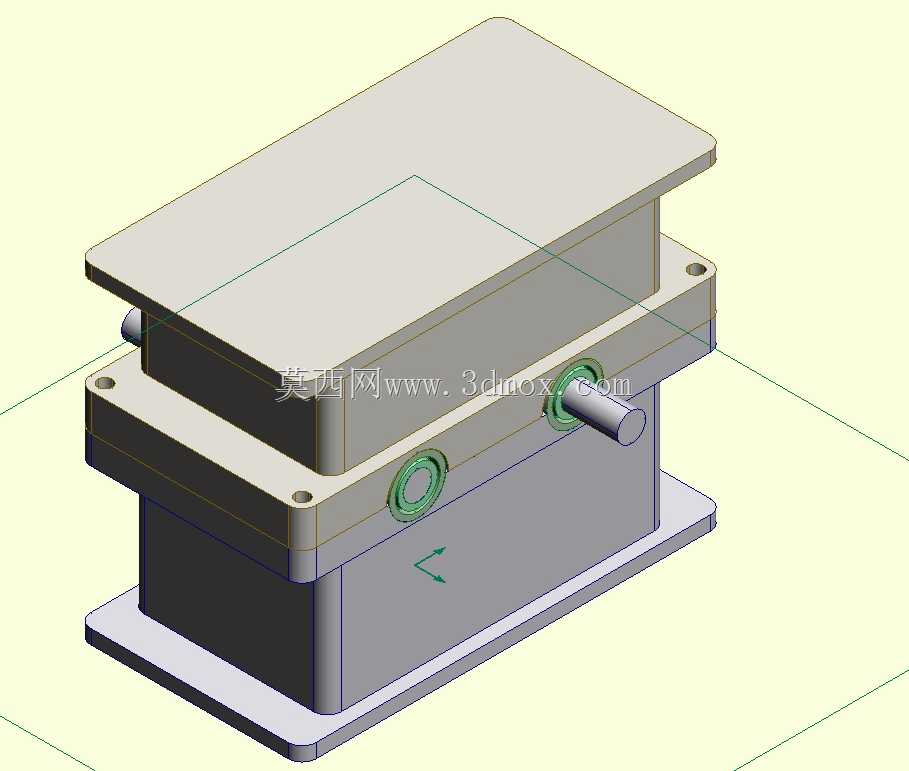

　　这套单级圆柱齿轮减速结构，是工业传动系统里应用极广的动力匹配部件，核心作用是在原动机与工作机之间完成转速降低、扭矩放大的动力转换，适配输送线驱动、小型工装动力头、轻工设备传动、农用辅助机具等多种需要低转速大扭矩输出的场景。从结构设计逻辑来看，整套装置采用剖分式箱体布局，下箱体为一体式铸造成型的槽型结构，底部带延伸安装法兰，法兰上预留的安装孔可直接通过螺栓固定在设备机架的安装基准面上，安装时需保证输入轴、输出轴的轴线与被驱动部件的输入轴线同轴度误差控制在允许范围内，避免额外的径向载荷作用在轴承上缩短使用寿命。上箱体为平板式端盖结构，通过四周的螺栓与下箱体连接，结合面处需做密封处理，防止箱体内的润滑脂或者润滑油泄漏，同时阻挡外界的粉尘、

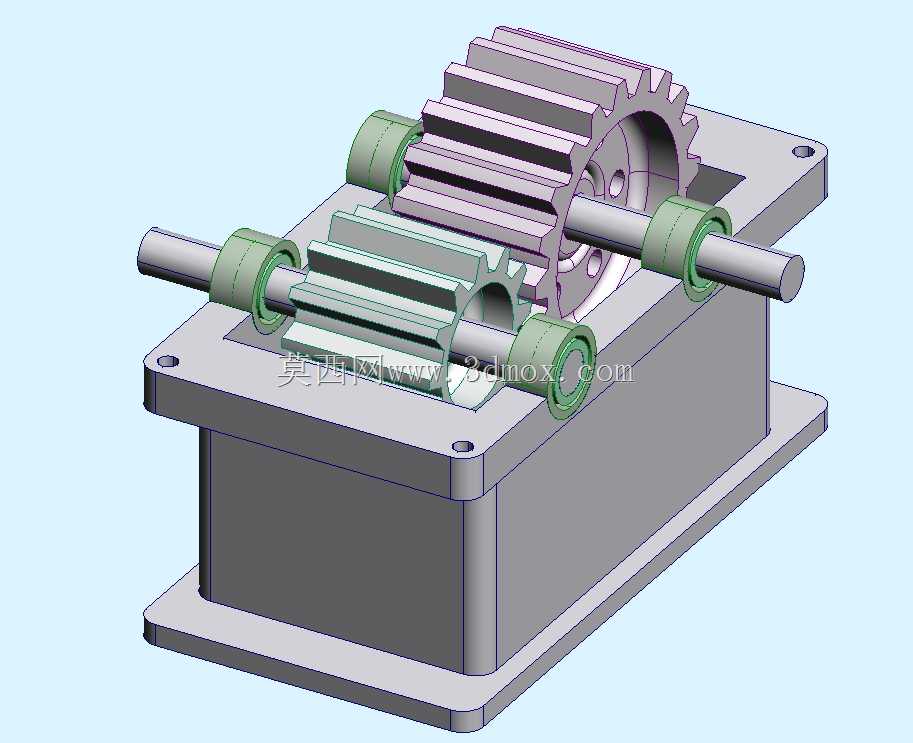

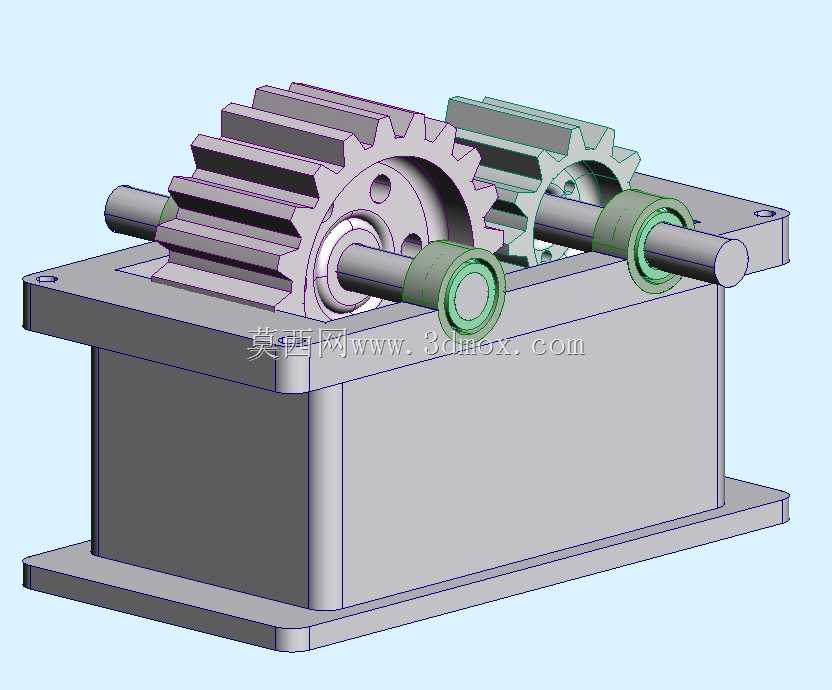

　　切削碎屑进入箱体内部磨损齿轮啮合面与轴承滚动体。传动核心采用一对直齿圆柱齿轮啮合，大齿轮与小齿轮的齿数比根据实际传动比需求匹配，齿轮安装在两根平行布置的传动轴上，轴与齿轮之间通过平键实现周向固定，传递扭矩的同时避免齿轮与轴之间出现相对转动；轴的两端分别安装有深沟球轴承，轴承外圈嵌入箱体对应的轴承座孔内，实现轴系的径向支撑，同时承受齿轮啮合过程中产生的径向力，保证两根轴的平行度始终处于设计公差范围内，避免齿轮啮合出现偏载导致的齿面磨损加剧、传动噪音增大问题。轴承外侧设置有轴套类密封定位件，一方面对轴承内圈做轴向定位，防止轴系工作时出现轴向窜动，另一方面配合箱体上的密封结构阻挡润滑介质泄漏。输入轴与输出轴均从箱体两侧伸出，

　　轴伸端可根据安装需求加工键槽，用于连接联轴器、带轮或者链轮，实现与原动机、工作机的动力衔接。在实际选型应用时，需要根据传递的额定功率、输入转速、工况系数计算所需的传动比与额定输出扭矩，核对轴伸直径、安装法兰的孔位尺寸是否与现场安装空间匹配，同时根据设备的工作环境温度、连续运行时长选择合适的润滑方式：轻载低速工况可采用脂润滑，定期补充润滑脂即可维护；转速相对较高、连续运行时长较长的工况则可采用油润滑，在箱体内加注规定标号的齿轮油，油位高度需浸没大齿轮的1-2个齿高，保证齿轮啮合时能带起润滑油实现齿面与轴承的润滑，同时避免油位过高导致的搅油损失增大、箱体温升过高问题。建模过程中对所有配合面的公差做了对应预留，

　　轴承与轴的配合采用基孔制过渡配合，轴承与箱体座孔的配合采用基轴制过渡配合，齿轮与轴的配合根据载荷大小选择合适的过渡配合等级，保证装配时能顺利压装，同时工作时不会出现松动。箱体的壁厚、加强筋结构都按照常规铸造工艺要求做了设计，避免壁厚突变导致的铸造缺陷，安装法兰的厚度满足螺栓预紧时的刚度要求，不会因为螺栓压紧导致法兰变形影响结合面密封性能。这套结构没有设置额外的附加部件，整体结构紧凑，传动效率高，维护简单，在中小功率的传动场景中能稳定发挥作用，设计时可根据实际的安装空间限制调整箱体的外形尺寸、轴伸长度，也可根据载荷大小调整齿轮模数、轴径尺寸，适配不同的工况需求。
