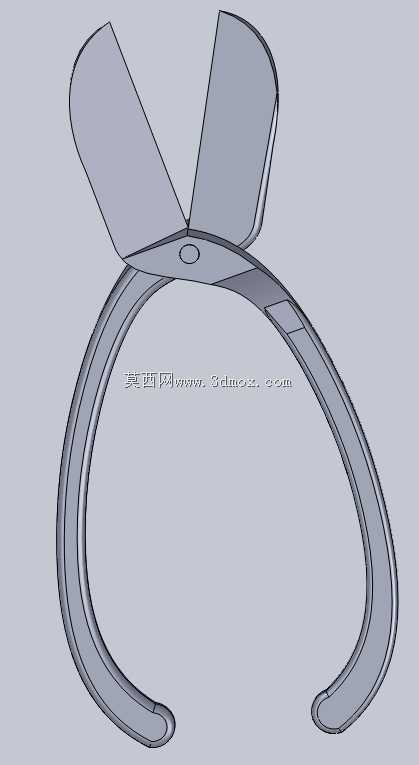

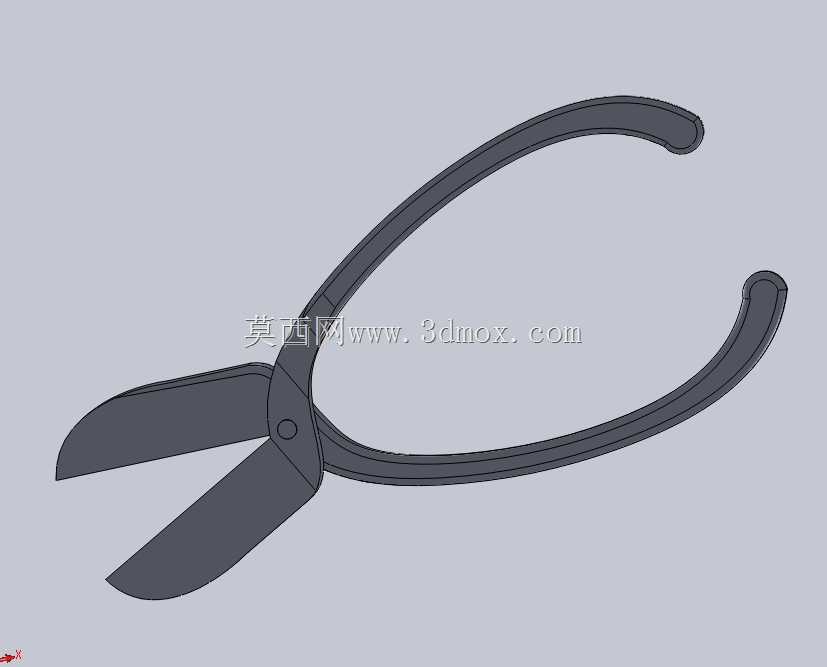

弯柄式手动剪切钳三维结构设计

　　日常设备维保、五金加工、线束裁切等作业场景里，手动剪切钳是一线操作人员接触频率极高的手持工具，不同于气动、电动类剪切设备需要外接动力源，这类纯机械结构的手动工具完全依靠杠杆力臂实现剪切作业，不受作业场地供电、气源条件限制，在户外抢修、狭小空间装配、零散物料裁切场景下的适配性极强。这款弯柄结构的剪切钳在设计阶段，首先围绕手持操作的人机工程逻辑做了结构优化，两个钳柄采用大弧度弯曲造型，区别于直柄钳的握持姿态，弯柄结构能让操作人员握持时手腕保持自然顺直状态，长时间连续剪切作业时能大幅降低腕部劳损，尤其是在剪切硬度偏高的金属薄片、硬质线材时，弯柄的受力传导路径更贴合手掌发力方向，不会出现直柄钳容易打滑、硌手的问题。

　　钳头部分采用对称式双刃口设计，刃口做了渐薄式处理，从铰接点位置到刃尖位置厚度逐步递减，靠近铰接点的刃口区域厚度更大，可用于剪切直径更粗、硬度更高的金属线材，刃尖区域厚度较薄，适合完成狭小空间内的精细裁切，比如线束加工里的细导线修剪、薄金属皮的边缘修整。铰接位置采用销轴铆接结构，设计时预留了合理的配合间隙，既保证两个钳体可以顺畅开合，不会出现卡滞、晃动量过大的问题，同时铆接后的结构不会出现销轴松脱的情况，能承受大剪切力下的径向载荷。钳柄的尾部做了圆弧收边处理，没有尖锐棱角，握持时手掌边缘不会被硌伤，整体钳体的轮廓做了倒钝处理，所有外露边缘都做了R角过渡，避免操作过程中划伤操作人员。从安装与适配边界来看，这款剪切钳属于手持类工具，

　　不需要额外的安装固定结构，整体开合角度控制在0到60度区间，最大开合状态下的整体轮廓尺寸适配成年人手掌的握持范围，钳柄的截面采用椭圆造型，和手掌握持时的贴合度更高，相比圆形截面的钳柄，椭圆截面在发力时不会出现钳体在手中转动的问题。刃口的硬度匹配设计上，钳头刃口区域做了局部淬火处理，保证刃口的耐磨性能，钳柄部分保持适中的韧性，避免大力度剪切时出现钳体断裂的问题。在实际作业场景中，这款剪切钳可覆盖多类作业需求：电子装配场景下可用于裁切引脚、细导线，五金维修场景下可用于剪切薄铁皮、细铁丝，日常维保场景下可用于剪切扎带、塑料软管，不同场景下的剪切需求都能通过调整刃口的受力位置来满足，比如剪切硬材质时将物料放在靠近铰接点的刃口位置，

　　利用更小的力臂比获得更大的剪切力，剪切软质精细物料时将物料放在靠近刃尖的位置，获得更好的操作视野与裁切精度。设计过程中对钳体的受力变形量做了校核，在额定剪切载荷下，钳柄的变形量控制在弹性变形区间内，不会出现永久变形导致钳体开合不畅的问题，两个刃口的贴合间隙控制在0.02毫米以内，剪切薄质材料时不会出现连丝、剪不断的情况。钳体的表面采用哑光处理，不会在强光作业环境下产生反光干扰操作人员视线，整体结构没有多余的零散零件，日常维护只需要定期在铰接位置加注少量润滑脂即可，不需要复杂的拆解保养，适合一线作业场景下的长期高频使用。
