桌夹式台虎钳夹持工装结构设计

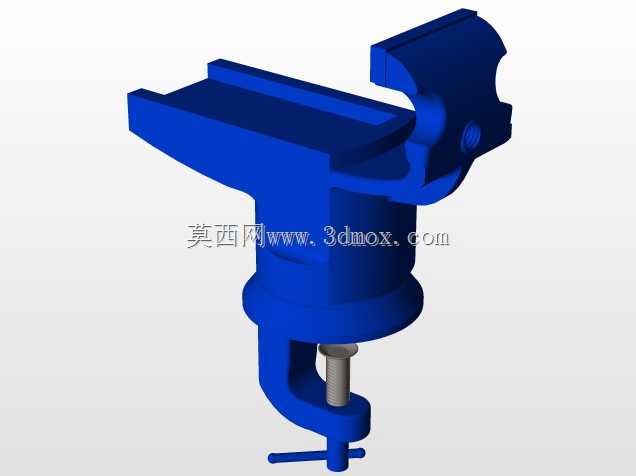

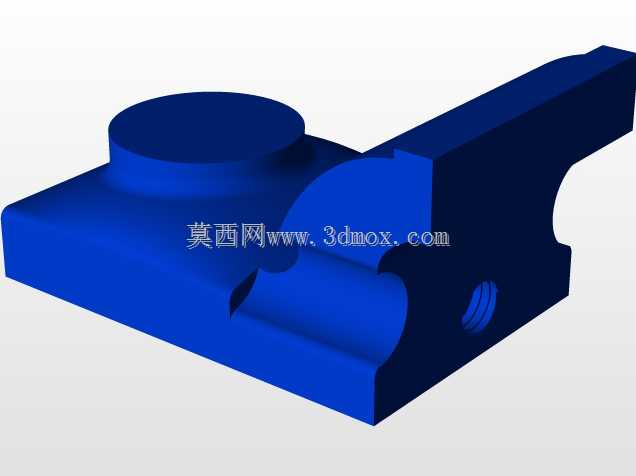

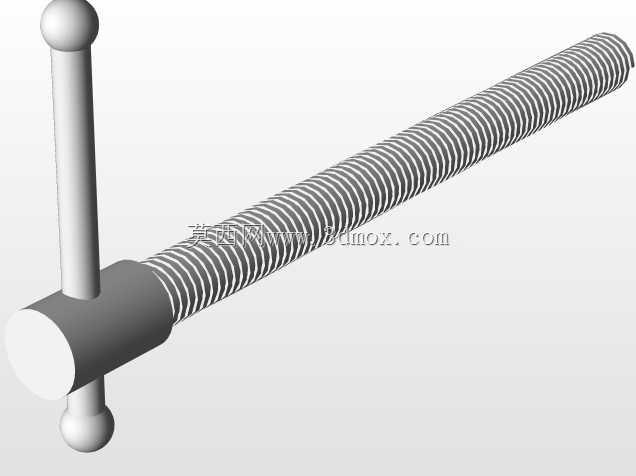

　　这款桌夹式虎钳是钳工工位、小型维修操作台、教学实训场景中常用的夹持类工装，和传统落地式重型台虎钳不同，它不需要在工作台面上打孔攻丝做永久固定，依靠下方的C型夹臂配合锁紧螺杆，就能快速固定在厚度适配的工作台边缘、临时操作台、实训台架侧边，拆装转移都很方便，适合流动维修、多工位轮换作业、教学实验室这类不需要长期固定夹持工位的场景。从结构设计来看，整体分为固定钳身、活动钳身、夹紧丝杠、桌夹锁紧机构四个核心部分，固定钳身的钳口部分做了加宽的平面设计，夹持平整工件时接触面积更大，不会因为夹持力集中在窄边压伤软质工件表面，活动钳身和固定钳身的配合导轨采用了燕尾式导向结构，相比平导轨结构，导向精度更高，承受侧向夹持力时不容易出现钳身上翘、

　　错位的问题，夹持过程中活动钳身的运动平顺性更好，不会出现卡顿、偏摆的情况。钳身主体采用了一体式铸造成型的结构设计，整体壁厚均匀，在钳身和下方夹臂连接的位置做了加厚的过渡圆角，避免应力集中导致长期受力后出现断裂问题，下方的桌夹部分，C型夹臂的开口尺寸覆盖了常规工作台的板厚范围，锁紧螺杆的端部做了旋转压头设计，锁紧时压头会贴合工作台下表面，不会因为螺杆转动刮伤工作台漆面，同时压头和螺杆之间采用了活动连接，锁紧过程中压头不会跟随螺杆转动，减少锁紧时的摩擦阻力，单人不用额外扶持就能完成锁紧操作。从功能特性来看，这款虎钳的钳口开合行程覆盖了小型零件加工、维修的常用夹持范围，既可以夹持方形、矩形的规整工件，也能配合软钳口加持薄壁管件、

　　异形塑料件、小型电子结构件，钳身和夹臂的连接部分做了可旋转的结构设计，松开锁紧旋钮后钳身可以水平360度旋转，调整到合适的加工角度后再锁紧，不需要操作人员反复挪动身体适配工件角度，在做小型零件的打磨、钻孔、装配、去毛刺作业时，操作灵活性比固定角度的虎钳更好。设计过程中重点考虑了安装边界的适配性，桌夹部分的C型开口深度做了优化，既保证了足够的夹持深度，避免夹持后受力前倾翻倒，又不会因为开口过深导致无法适配带侧边挡边的工作台，钳身整体的高度控制在合理范围，夹持工件后工件的中心高度和操作人员的手肘操作高度适配，长时间做锉削、装配作业时不容易出现手臂疲劳的问题。钳身的导轨配合面预留了磨损补偿的调整间隙，长期使用出现导轨磨损导致钳口错位、

　　间隙过大的问题时，可以通过调整侧边的镶条螺丝来补偿磨损量，不需要整体更换钳身，延长了工装的整体使用寿命。和重型台虎钳相比，这款虎钳的整体重量更轻，单人就能完成搬运转移，但是核心受力部分的结构强度并没有缩减，夹持力可以满足小型零件的锉削、轻量钻孔、零件拆装的受力需求，不会因为夹持力不足导致工件加工过程中松动移位。在实际选型使用时，需要注意根据工作台的板厚确认夹臂的开口适配范围，安装时尽量将夹臂固定在工作台有加强筋的位置，避免夹持大受力工件时工作台板出现变形，夹持表面精度要求高的工件时，可以在钢制钳口上加装铜质或者尼龙材质的软钳口，避免硬钳口压伤工件表面。整体结构没有多余的复杂零件，日常维护只需要定期在导轨配合面、夹紧丝杠的螺纹部分涂抹少量润滑脂，就能保证运动部件的平顺性，降低磨损速度，适合小型加工门店、学校实训教室、电子装配工位、户外维修作业等多种场景使用。
