机用旋转底座重型台虎钳结构设计

　　在常规机械加工、钳工装配、设备维修以及小型工件的焊接定位场景中，台虎钳是工位上不可或缺的夹持类工装，这款带旋转底座的重型台虎钳，主要适配台式钻床、轻型铣床的工位配套，也可单独安装在钳工工作台上完成工件的锯削、锉削、攻丝、零件拆装等作业。从实际使用的角度出发，这类台虎钳的核心功能是提供稳定可靠的工件夹持力，避免加工过程中工件出现位移、窜动，保障加工精度与操作安全。

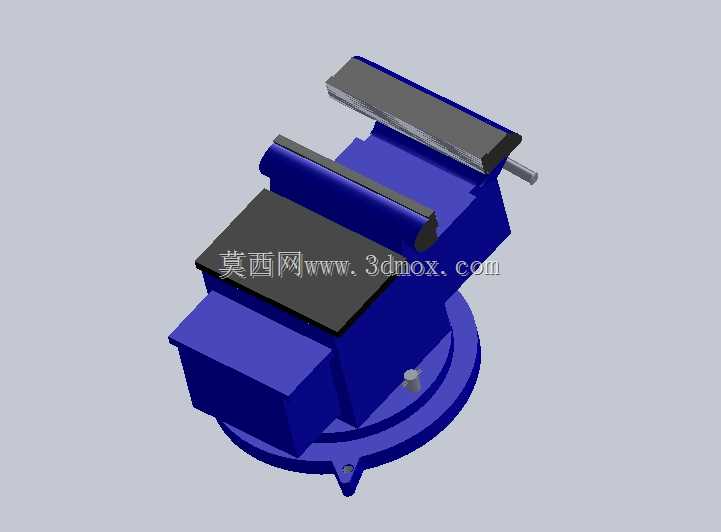

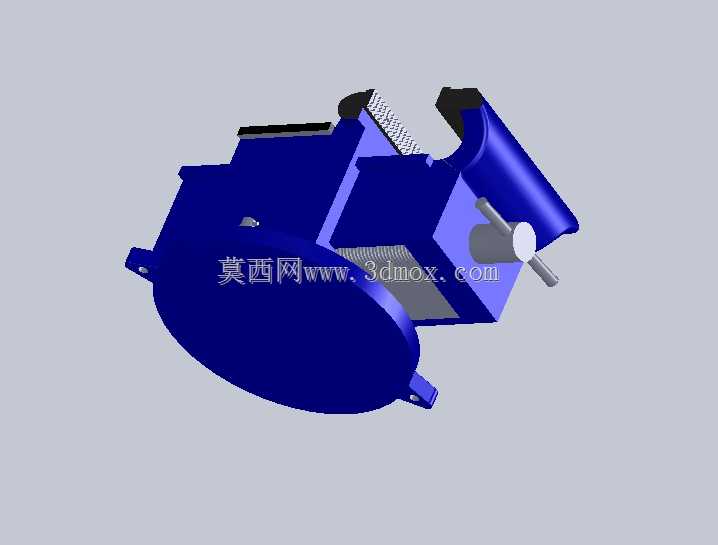

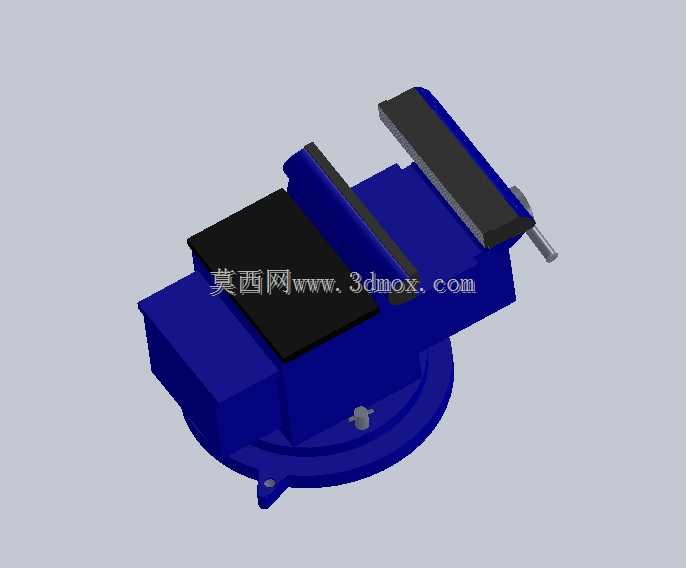

　　这款台虎钳的结构设计遵循了传统机用虎钳的成熟受力逻辑，整体分为固定钳身、活动钳身、丝杠传动副、钳口夹板、旋转底座五个核心部分。固定钳身与旋转底座通过中心定位轴与锁紧螺栓连接，底座上预留三个螺栓安装孔，可通过M12规格的内六角螺栓直接固定在工作台台面，安装时需要保证底座与工作台面贴合无间隙，避免夹紧工件时出现钳身倾斜。旋转底座可实现360度水平方向回转，调整到合适作业角度后通过底座侧边的锁紧手柄拧紧固定，满足不同角度的加工操作需求，不需要反复松卸工作台固定螺栓调整工位，能有效减少工位调整的辅助时间。

　　钳身主体采用铸铁材质的结构设计思路，是因为铸铁具备良好的减震性与刚性，在承受敲击、重载夹持时不会出现明显的弹性形变，固定钳身的导轨部分与活动钳身的滑槽采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证活动钳身可以沿导轨顺畅滑动，又避免间隙过大导致夹持工件时出现钳口上翘的问题。钳口部位安装有可更换的淬火钢夹板，夹板表面加工有交叉网纹，增加夹持摩擦力，针对表面精度要求高的工件，也可更换为铜质或者尼龙材质的软钳口，避免夹伤工件表面；夹板通过两个沉头螺栓固定在钳身上，磨损后可快速拆卸更换，不需要整体更换钳身，降低后期维护成本。

　　传动部分采用梯形丝杠传动，梯形螺纹具备良好的自锁性能，夹持工件后不会因为加工过程中的振动导致丝杠松动退扣，保障夹持可靠性；丝杠端部配有转动手柄，手柄采用穿销式结构，可根据操作空间调整手柄的伸出长度，需要大夹紧力时可接长手柄增大力矩，日常轻载夹持时直接用手转动即可。活动钳身的最大开合距离根据钳口宽度设计，常规适配150mm钳口宽度的规格下，最大开合距离可达120mm，可满足大部分中小型机械零件的夹持需求。

　　从安装边界尺寸来看，这类台虎钳的整体高度控制在180mm左右，底座直径约200mm，安装时需要在工作台面上预留至少250mm×250mm的安装平面，工作台的台面厚度建议不小于50mm，避免螺栓锁紧后工作台出现变形。钳口的高度距离底座安装面约120mm，适配大部分台式钻床的主轴行程范围，安装时需要调整钳口中心与钻床主轴中心的同轴度，保证钻孔作业时的位置精度。

　　在实际选型应用中，这类重型台虎钳相比轻型台虎钳，钳身壁厚增加了30%左右，丝杠直径也相应加大，可承受最大50kN的夹紧力，能够满足钢件、铸铁件的重载夹持需求，不会因为夹紧力过大导致钳身开裂或者丝杠变形。日常使用中需要定期在导轨配合面、丝杠螺纹部位加注润滑脂，减少运动部件的磨损，延长使用寿命；旋转底座的锁紧机构需要定期检查锁紧块的磨损情况，当出现锁紧后钳身仍可转动的情况时，需要调整锁紧块的压紧量或者更换磨损的锁紧零件，保障作业时的稳定性。
