浮力驱动能量转换装置结构设计

　　这套浮力驱动的动力转换装置，核心依托阿基米德浮力原理实现流体势能到旋转机械能的转换，在分布式低水头水能利用、景观水体配套动力供给、偏远区域小型离网发电场景中具备独特的适配优势，尤其适合水位差较小、不适合搭建传统水轮机组的自然水域或人工循环水系统，不需要大体积的拦水筑坝结构，对水域生态的干扰程度远低于传统冲击式或反击式水轮设备。

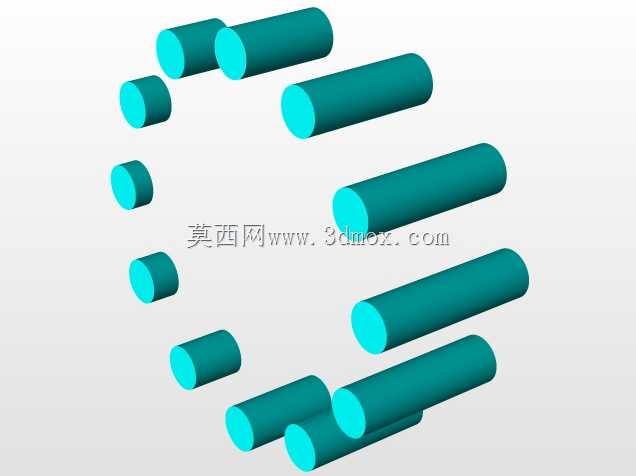

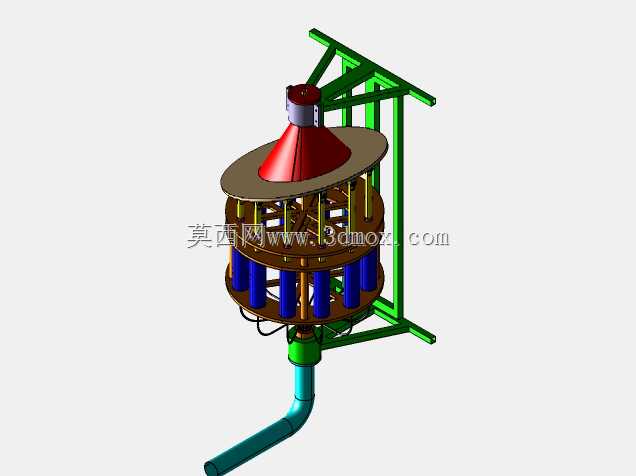

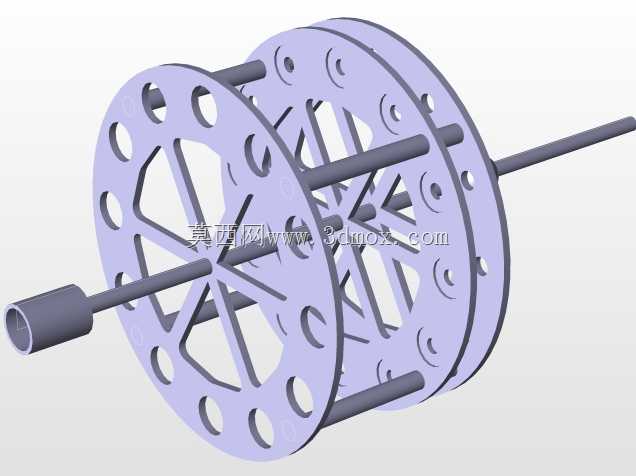

　　从结构布局来看，装置采用立式同轴分层设计，顶部为锥形导流护罩，主要作用是引导上浮的流体气泡或浮体单元顺畅进入回转轮盘区域，避免浮体卡滞在机架与轮盘的间隙中；中间层为环形回转主体，沿圆周方向均匀布置多组密闭浮力腔，每个浮力腔都配套独立的流体通断控制结构，当浮力腔转动到进水侧低位时，腔体内空气被压缩排出，水体进入腔体抵消部分浮力，转动到出水侧高位时，压缩空气重新注入腔体排出水体，借助两侧浮力差形成持续的回转力矩；底部为弯管式流体导入接口，可直接对接循环供水管道或自然水域的引水管路，接口处设置密封旋转接头，保证固定管路与回转主体之间不会出现流体泄漏，同时不会额外增加过大的旋转阻尼。

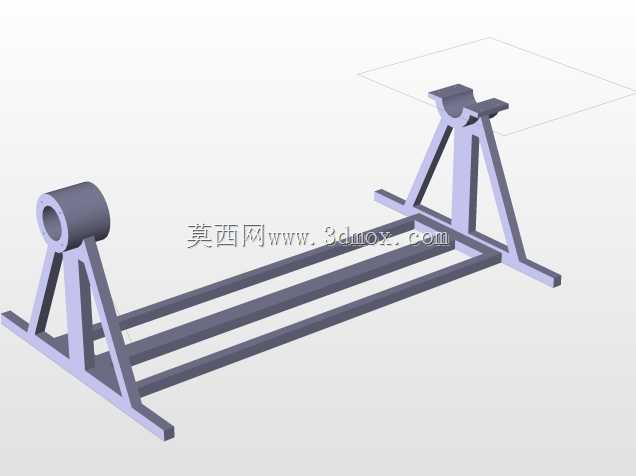

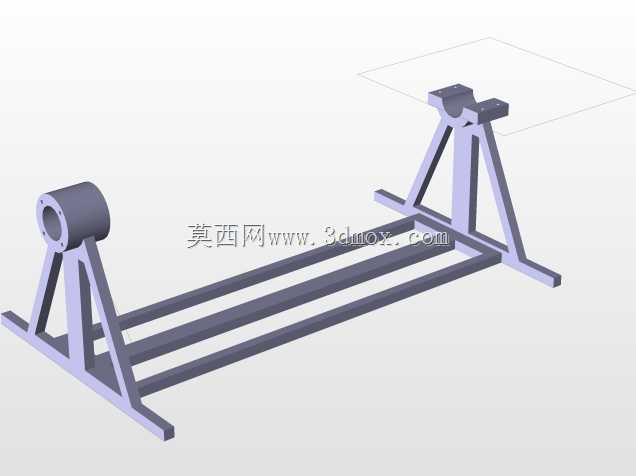

　　设计过程中首先要解决的是浮力腔的容积匹配问题，单组浮力腔的有效排水体积需要结合整体轮盘的转动阻力、传动环节的机械效率来计算，既要保证单侧浮力差能够克服所有摩擦阻力实现持续转动，也要避免浮力腔容积过大导致整体设备径向尺寸超标，增加安装时的场地占用。机架部分采用型材焊接的框架式结构，三面预留维护开口，日常检修时不需要完全拆解设备，就可以直接更换损坏的浮力腔密封件或者通断控制阀件；安装边界上，设备底部进水接口需要与水平面保持垂直，弯管段的转弯半径不小于接口通径的三倍，减少流体进入腔体时的沿程阻力，设备整体的安装基础需要做水平校准，倾斜角度不能超过2度，否则会导致回转轮盘单侧受力不均，长时间运行会出现轴封偏磨、旋转阻力陡增的问题。

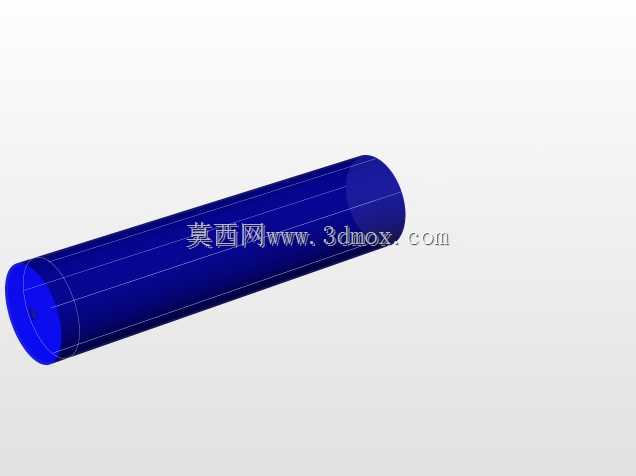

　　在功能特性上，这套装置的转速相对偏低，输出扭矩平稳，不需要搭配复杂的减速箱就可以直接驱动低转速的发电机或者提水设备，运行过程中没有高速冲击部件，整体噪音水平远低于同功率的内燃机或电动机驱动设备；浮力腔的材质选用耐腐蚀的工程塑料或者薄壁不锈钢，在淡水或者轻度污水环境中都可以长期运行，不需要频繁做防腐处理。设计时特意将所有的控制管路都布置在回转轮盘的内部空腔中，外部没有裸露的管线，避免水体中的漂浮杂物缠绕管线影响设备运行，同时也减少了管线受水流冲击产生的振动，提升整体结构的运行稳定性。

　　针对实际应用场景的适配，这套装置可以根据使用场景的水位差、流量大小调整浮力腔的数量和单腔容积，在流量较小的景观水体中，可以减少浮力腔数量缩小设备整体体积，搭配小型发电机为景观照明供电；在流量稳定的农业灌溉水渠中，可以加大浮力腔容积提升输出功率，直接驱动小型提水泵实现高侧农田的自流灌溉，不需要额外外接电源。旋转主轴的支撑采用上下双轴承布置，上轴承承受径向力与部分轴向浮力，下轴承主要承受径向力，轴承位置都设置了独立的密封腔，避免水体中的泥沙进入轴承磨损滚道，延长设备的维护周期。
