国际象棋棋盘棋子组合立体结构设计

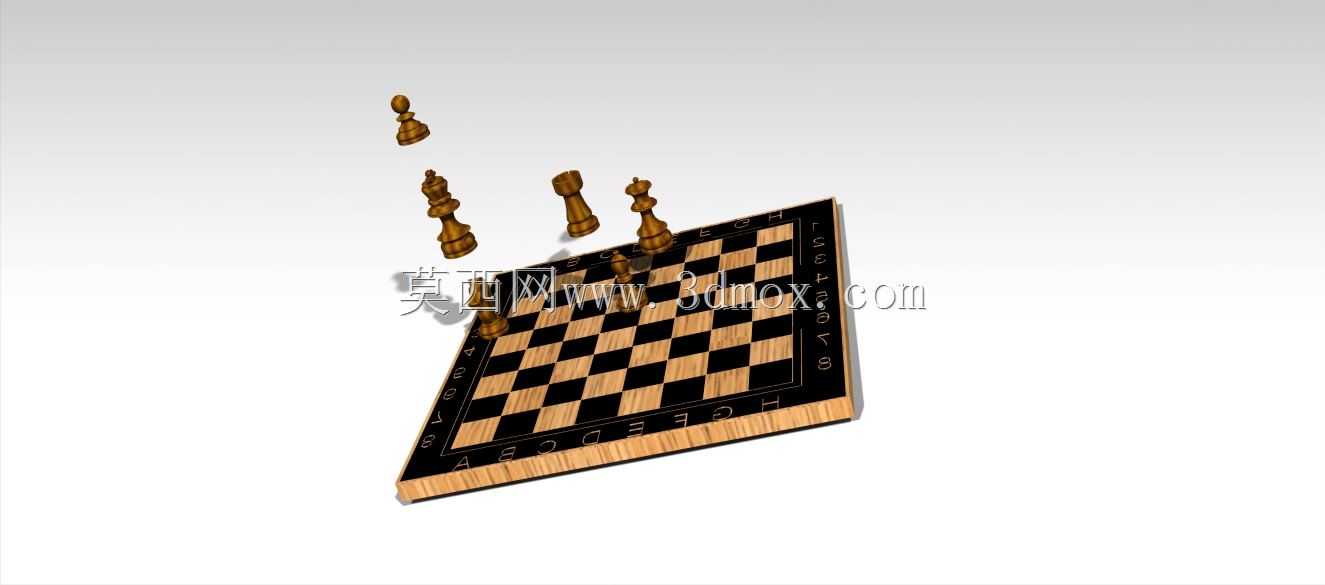

　　这套国际象棋的三维结构设计，最初是从桌面益智器具的实际使用场景出发搭建的，日常在休闲空间、教学展示场景、文创陈设场景中都能适配，既可以满足实际对弈的使用需求，也能作为桌面工艺陈设完成空间装饰作用。整套结构分为棋盘与棋子两个独立模块，两个模块的配合边界经过反复校核，棋子底部的定位结构与棋盘格面的接触间隙控制在0.1mm以内，摆放时不会出现滑移、倾倒的问题，日常拿取放置的手感也符合常规棋类器具的使用习惯。棋盘部分采用经典的8×8黑白格布局，外框边缘做了一圈凸起的围边结构，围边高度比格面高出2mm，既可以避免棋子意外滑落，也在围边表面蚀刻了标准的棋盘坐标标识，坐标字符的深度控制在0.3mm，不会因为长期摩擦出现标识磨损模糊的问题。

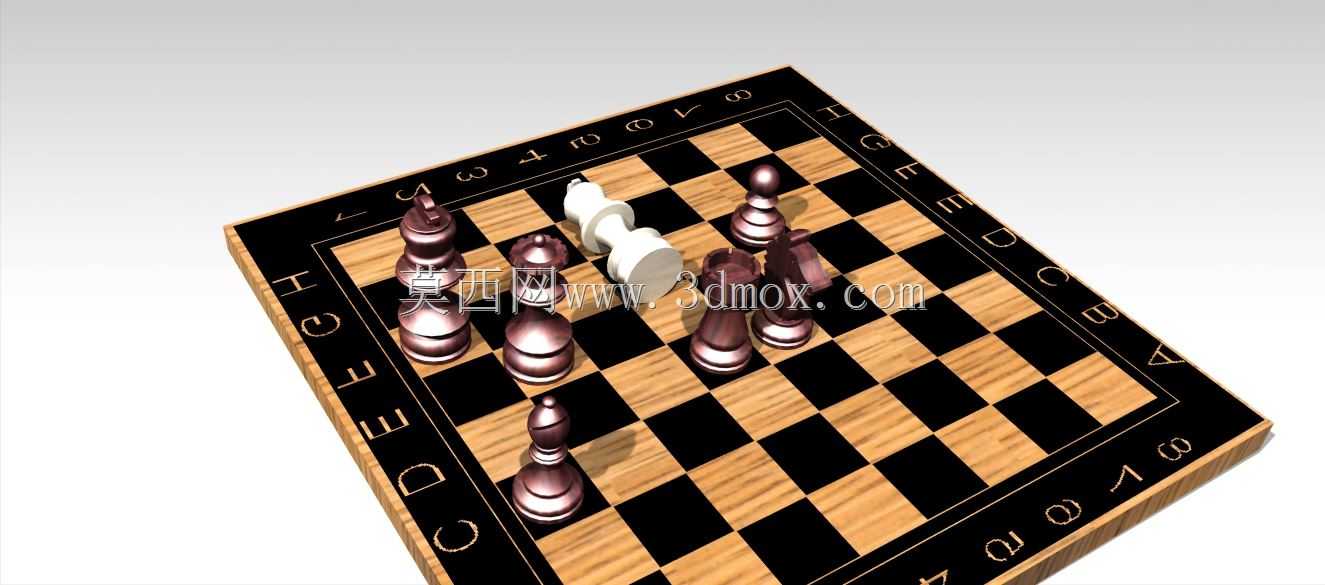

　　棋盘主体的格面采用仿实木纹理的分层结构，黑色格与浅色格的拼接处做了嵌入式的榫卯配合结构，不需要额外粘接就能保证格面的平整度，整体棋盘的外形尺寸控制在标准桌面陈设的适配范围内，边长380mm，整体厚度20mm，放置在常规书桌、茶几上不会占用过多空间，底部四个角位置设计了直径15mm、厚度2mm的硅胶垫安装位，安装防滑垫后可以避免棋盘与桌面硬接触产生划痕，也能进一步提升放置的稳定性。棋子部分严格遵循国际象棋的官方形制比例，分为王、后、车、马、象、兵六种不同形制，每类棋子的高度差按照标准比例设置，最高的王高度为95mm，最矮的兵高度为45mm，所有棋子的底部都设计了直径20mm的统一圆形底座，底座边缘做了R1的圆角过渡，拿取时不会硌手，

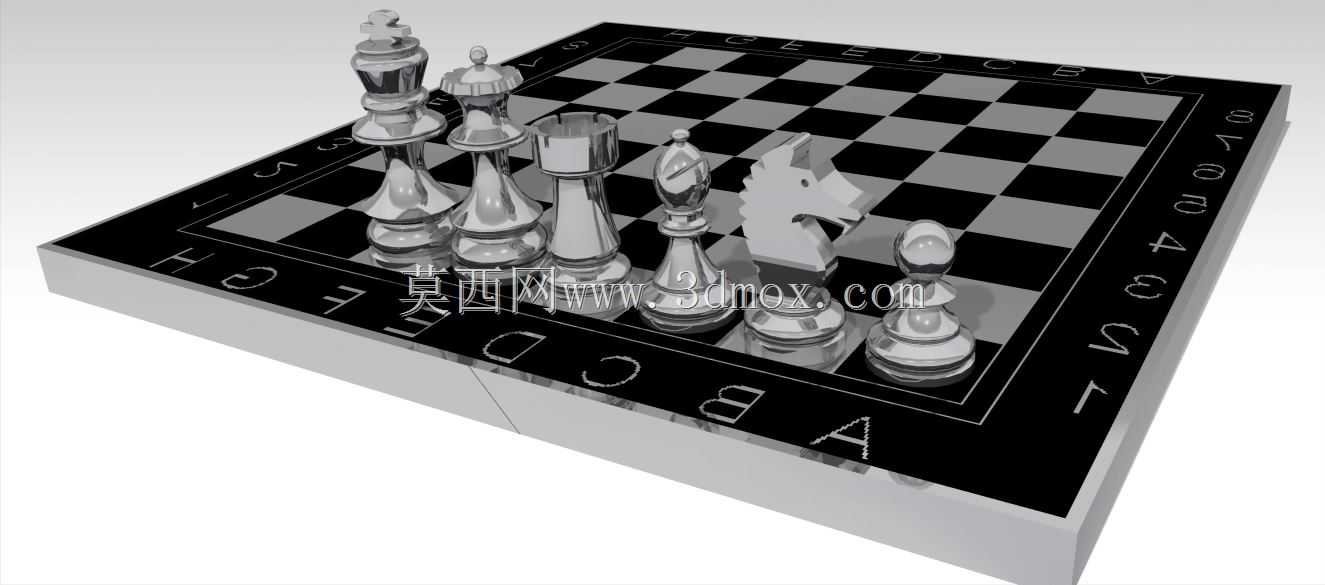

　　也能保证在棋盘格面放置时的接触面积足够。棋子的曲面结构全部采用G2连续的曲面搭建，金属质感棋子的表面做了均匀的曲面过渡，没有尖锐的棱角，白色棋子的顶部做了分层的圆弧收边，模拟传统石质棋子的打磨质感。设计过程中优先考虑了实际加工的可行性，棋盘的木质结构部分可以直接采用CNC雕刻加工完成，拼接处的公差配合按照实木加工的常规公差带设置，不需要特殊的加工工艺就能实现批量生产；棋子部分既可以采用金属压铸工艺做金属质感成品，也可以采用树脂3D打印后做表面喷涂处理，不同加工工艺对应的结构壁厚都做了适配，金属件的最小壁厚控制在1.8mm，树脂件的最小壁厚控制在1.2mm，避免加工过程中出现变形、缺料的问题。整套结构的装配逻辑非常清晰，

　　棋盘作为独立的承载部件不需要额外装配，只需要在成品阶段粘贴底部防滑垫即可，棋子为独立的单个零件，不同类别的棋子通过外形曲面做区分，不需要额外做标识就能快速识别，日常收纳时可以搭配常规的棋盒使用，棋子的外形尺寸适配常规内径的棋类收纳盒，不需要定制特殊尺寸的收纳容器。在结构校核阶段，针对棋子的重心位置做了反复调整，所有棋子的重心都落在底座中心的垂直轴线上，倾斜15度时不会出现倾倒问题，满足日常使用过程中轻微碰撞不会散落的实际需求；棋盘的格面平整度公差控制在0.2mm以内，放置在水平面上不会出现翘曲、晃动的问题，格面的表面粗糙度设置为Ra1.6，既不会因为过于光滑导致棋子容易滑移，也不会因为过于粗糙影响棋子摆放的顺畅度。另外针对不同使用场景的适配性，这套结构也预留了一定的修改空间，比如可以在棋盘围边位置增加磁吸结构，搭配带磁吸底座的棋子，满足移动场景下比如车载、户外使用时棋子不会移位的需求；也可以在棋盘底部增加折叠支架结构，调整倾斜角度满足教学展示时的观看需求，所有预留的修改位置都没有破坏原有结构的完整性，不需要大规模调整原有曲面就能完成功能拓展。
