管材扩孔冲头组件结构三维设计

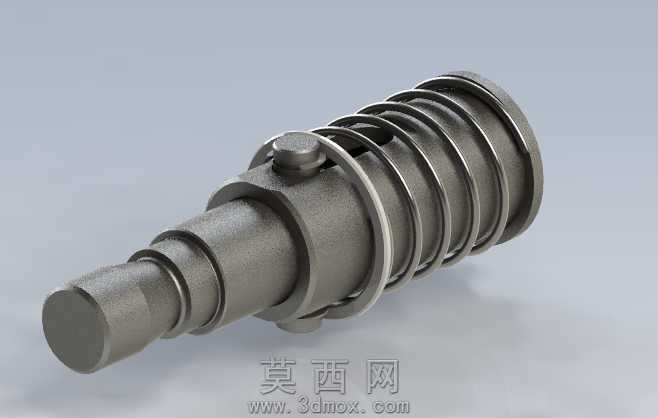

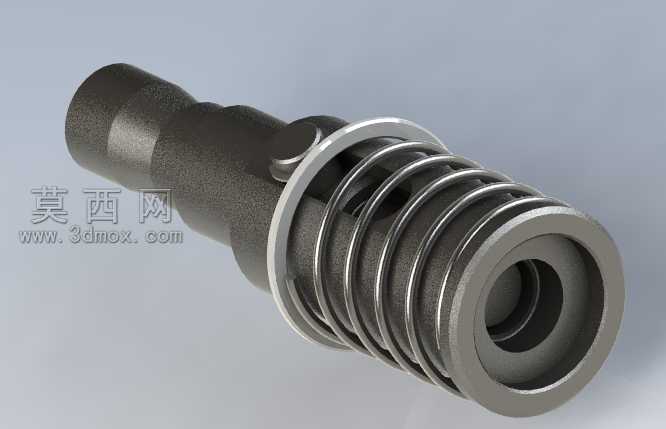

本作品为管材扩孔加工用冲头组件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据管材扩径工艺的加工行程、扩径量参数确定冲头主体的阶梯轴结构尺寸，从前端导向段开始逐段绘制回转截面草图，通过旋转凸台命令生成冲头基体，后续依次完成定位销孔、弹簧限位卡槽的切除特征搭建，保证各段轴径的同轴度公差符合工装装配要求。组件配套的复位弹簧采用螺旋线扫描方式建模，根据冲头复位行程设定弹簧的有效圈数、节距与线径参数，确保弹簧装配后与冲头卡槽、外套筒的配合间隙处于合理区间，避免工作过程中出现卡滞问题。渲染阶段采用金属哑光材质模拟合金工具钢的冲头主体质感，调整材质的粗糙度参数还原热处理后工件的表面磨砂效果，弹簧部分赋予高反光弹簧钢材质，通过环境光遮蔽效果突出螺旋圈之间的层次感，背景采用浅灰纯色衬托组件结构，渲染视角选取斜向45度方位，完整呈现冲头阶梯段、定位销、复位弹簧、外套筒的装配关系。结构设计上采用分体式装配思路，冲头主体与外套筒通过圆柱销实现周向定位，弹簧嵌套在冲头中段与外套筒内腔之间，冲压作业时冲头沿套筒内腔轴向进给完成管材端口扩径，行程结束后弹簧提供复位弹力带动冲头退回初始位置，各配合面均预留合理的公差间隙，既保证运动顺畅度，又避免加工过程中出现晃动偏移。设计过程中反复校核冲头各阶梯段的过渡圆角参数，避免应力集中导致冲头崩裂，同时调整弹簧的预压缩量，确保复位力足够克服冲头与管材内壁的摩擦阻力，整体结构紧凑，适配常规冲压设备的安装接口，可直接用于管材扩孔工序的工装设计参考。
