手持气动砂带打磨机结构设计模型

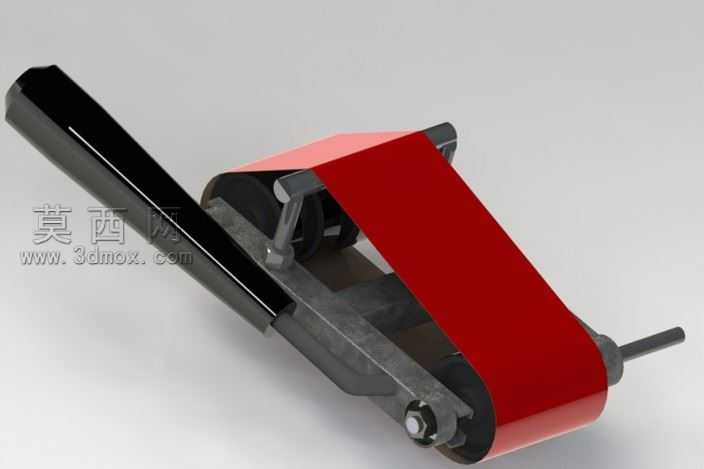

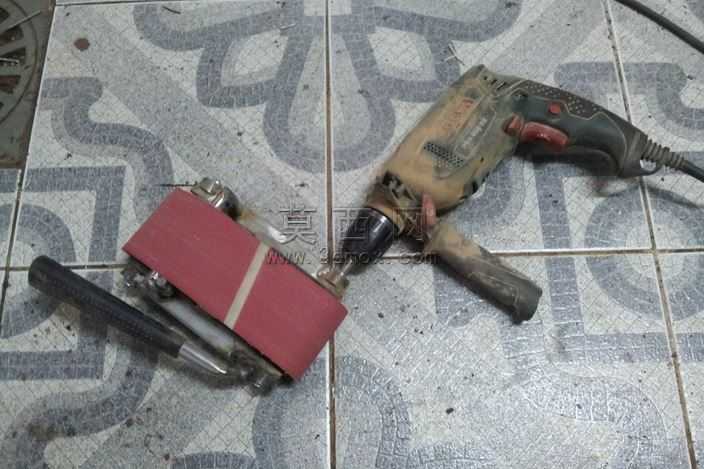

本模型为手持气动砂带打磨机的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配逻辑，对设备的每一处结构细节都做了精准还原。模型整体采用手持长柄搭配砂带作业主体的布局，长柄部分做了符合人体工学的弧度设计，建模时通过曲面放样、圆角过渡等命令优化握持区域的轮廓，避免生硬棱角，还原实际产品的握持舒适度。传动结构部分，完整还原了内部的传动辊、张紧调节机构、气动驱动连接端，其中驱动轴端做了标准的气动工具接口设计，可匹配常规气动动力输出接头；张紧机构通过可调偏心辊结构实现砂带的松紧调节，建模时对调节螺栓、锁紧垫片、辊轴轴承位都做了1:1的结构复刻，可直接用于装配干涉校验。砂带部分采用柔性材质模拟，建模时通过包覆命令贴合前后传动辊的曲面轮廓，还原砂带张紧后的自然形态。材质渲染阶段，长柄部分赋予哑光黑色工程塑料材质，添加细微的磨砂纹理模拟实际产品的防滑握持质感；金属机架部分赋予深灰色铸钢材质，添加轻微的氧化做旧效果还原工业工具的使用质感；砂带部分赋予红色耐磨砂面材质，表面添加细微的磨粒凹凸纹理，区分于普通橡胶带的视觉效果；传动辊、调节螺栓等外露金属件赋予亮面镀铬金属材质，通过环境反射效果突出金属件的加工精度。设计思路上，该模型聚焦小型手持打磨作业的便携性需求，将驱动、传动、作业模块紧凑集成，整体重量分布向握持端偏移，降低长时间手持作业的疲劳感；砂带作业面采用倾斜布局，可适配平面、弧面、焊缝等多种作业场景的打磨需求，张紧调节结构设置在机身侧方，无需额外工具即可快速完成砂带更换操作。模型所有零部件均做了装配约束，可实现传动辊的转动模拟，能够直观展示砂带的运转传动路径，可作为气动打磨工具设计研发、结构教学的参考案例，也可用于工业工具类产品的渲染展示素材。
