十字轴式万向传动连接构件结构设计

　　在工业传动系统的布局中，这类十字轴式万向连接构件常被用于两轴轴线不共线、存在轴线夹角偏差的动力传递场景，常见于机床进给机构、农用机械传动链路、工业设备辅助传动单元、轻型输送设备的动力接驳位置，能够在主动轴与从动轴存在角向偏移的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行中机架形变、振动带来的轴线错位影响，避免刚性连接状态下轴系承受额外弯矩，延长传动链路中轴承、轴类零件的使用寿命。

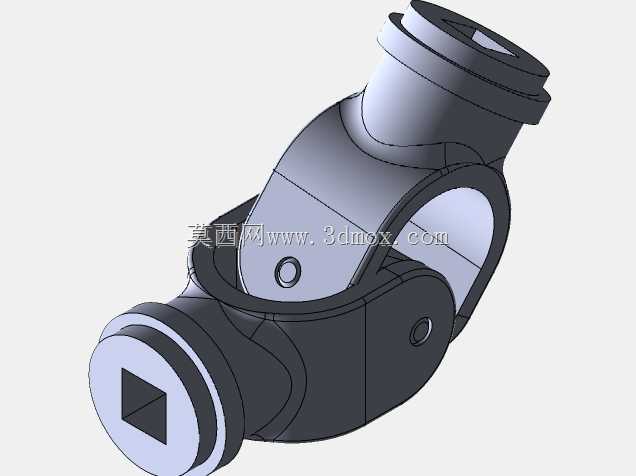

　　从结构设计逻辑来看，该构件采用双叉型接头配合十字轴芯的经典万向节结构，两个连接叉分别对应动力输入与输出端，叉耳位置预留十字轴的安装孔位，十字轴的四个轴颈分别嵌入两个连接叉的对应孔内，形成可相对摆动的转动副，能够实现两轴在一定角度范围内的自由偏摆，单节万向节的允许工作夹角通常控制在15°-25°区间内，适配多数工业场景下的轴系偏移补偿需求。连接端采用方孔内嵌式设计，方孔的尺寸与配套传动轴的方头尺寸做公差配合，能够传递更大的扭矩，相比键连接的形式，方孔连接的装拆更便捷，对中性更好，同时避免了键槽带来的应力集中问题，适合中低速、中等载荷的传动工况。

　　外形与安装边界方面，该构件整体呈对称式弯折结构，两个连接端的轴线在十字轴中心位置交汇，整体最大外轮廓尺寸根据适配的传动轴径做匹配设计，安装时需要保证两个连接叉的叉口平面在初始安装状态下处于同一平面，避免单节万向节传动带来的转速波动问题；若用于转速较高、夹角较大的传动场景，通常会成对使用该类构件，通过中间轴连接两个万向节，保证输入与输出端的转速同步，降低传动过程中的振动与冲击。构件的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，既减少了应力集中风险，也避免安装调试过程中剐蹭操作人员，叉体的壁厚经过强度校核，在满足扭矩传递强度要求的前提下尽可能做轻量化处理，降低转动惯量，减少传动过程中的动载荷。

　　细节设计上，十字轴的轴颈位置预留了润滑脂注油通道，可定期加注润滑脂降低转动副的摩擦磨损，连接叉的孔位与十字轴轴颈之间设置有耐磨衬套，衬套采用耐磨合金材质，磨损后可单独更换，降低后期维护成本；叉体外侧的小孔为锁止销安装孔，装入十字轴后可通过锁止销限制十字轴的轴向窜动，避免运行过程中十字轴脱出造成传动失效。这类构件的建模过程需要重点关注转动副的配合间隙，既要保证摆动顺畅无卡滞，也要控制间隙量避免传动过程中产生过大的回差，影响传动精度；方孔的尺寸公差需要根据配合等级做对应设置，保证与配套方轴的配合松紧适度，既不会出现装配困难，也不会在传动过程中产生松动晃动。

　　实际选型应用时，需要根据传递的额定扭矩、最高工作转速、两轴的最大工作夹角来匹配对应规格的构件，安装前需要确认两端连接轴的方头尺寸与构件方孔尺寸一致，安装后需要手动摆动两个连接叉，确认转动灵活无卡滞，运行过程中定期检查锁止销的紧固状态、润滑脂的存量，及时补充润滑、更换磨损的衬套，保证传动链路的稳定运行。在多单元联动的设备中，这类万向连接构件还可以用于多轴同步传动的链路接驳，补偿不同轴系之间的安装位置误差，简化设备的机架加工精度要求，降低整体制造成本，尤其在一些非精密传动的辅助机构中，这类构件的应用能够大幅提升装配效率，减少现场安装调试的工作量。
