国际标准实木边框金属质感国际象棋套装

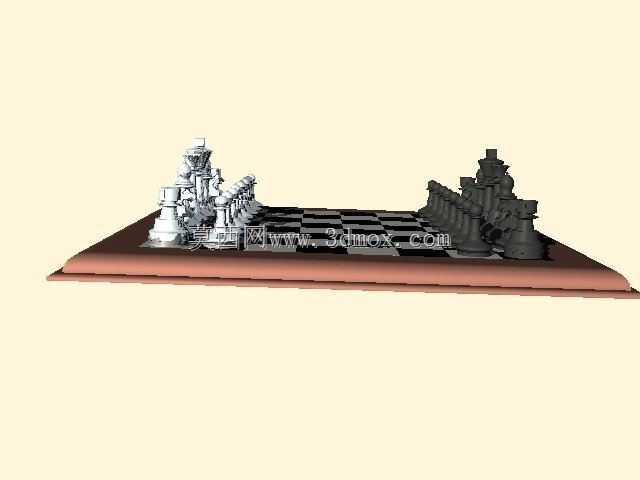

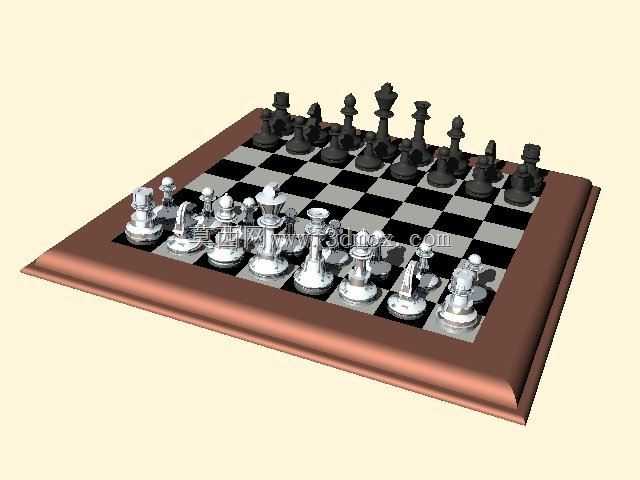

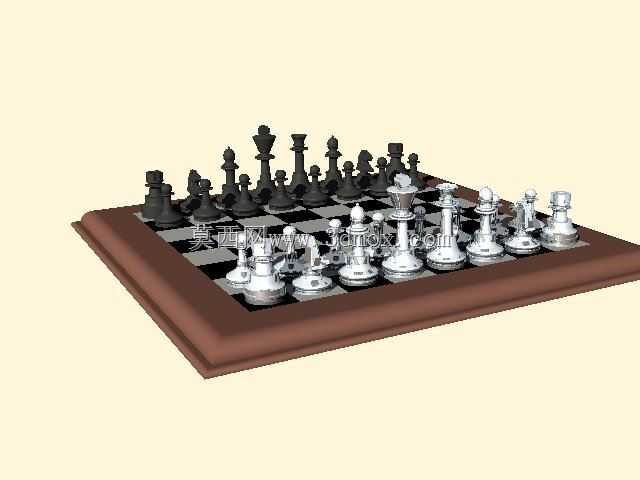

　　这套国际象棋的建模工作，最初是承接文创用品厂商的打样需求做的，当时客户要做面向高端商务礼品市场的金属棋子配实木棋盘套装，要求模型能直接对接CNC精雕和失蜡铸造工艺，所以整个建模过程全程锚定生产端的工艺边界，没有做任何脱离实际加工可行性的夸张造型。先从棋盘部分说起，整个棋盘的外框采用红棕色实木材质建模，边框做了45度斜角拼缝的结构设计，边框宽度控制在38mm，厚度22mm，外沿做了R3的圆角倒边处理，避免实木加工过程中出现崩边，同时日常使用时也不会划伤手部；棋盘的核心对弈区域是8×8的标准黑白格布局，单格边长严格按照国际棋联的竞赛标准设为55mm，整个对弈区的平面度公差在建模时就控制在0.1mm以内，保证棋子放置时不会出现晃动，

　　黑白格的分色做了0.05mm的下沉差，模拟真实实木棋盘的木皮镶嵌工艺，避免印刷图案长期使用磨损的问题。棋子部分全部采用金属材质建模，分为亮银色和哑黑色两个配色组，对应白方和黑方，每方16枚棋子的造型都严格遵循斯汤顿国际象棋的标准形制：王的高度97mm，底座直径36mm，顶部十字造型做了R1的圆角过渡，方便失蜡铸造后的脱模和抛光；后高度88mm，顶部的冠冕造型做了分层的环形凹槽，凹槽深度1.2mm，既还原造型细节，也不会因为槽深过窄导致铸造时出现砂眼；象的高度78mm，顶部的开槽做了2mm的宽度预留，避免加工时出现断刀；马的高度72mm，马头的曲面造型做了G2连续的曲率处理，所有曲面的拔模斜度统一设为1.5度，适配金属铸造的脱模需求；

　　车的高度65mm，顶部的城垛造型做了等距的齿状结构，齿宽4mm，保证加工时的刀具可达性；兵的高度52mm，是所有棋子里数量最多的，底座做了1mm高的凸台，增加放置时的稳定性，所有棋子的底座都做了内凹0.3mm的槽位，预留了后续粘贴防滑毛毡的安装空间，不会因为毛毡厚度导致棋子放置不稳。从应用场景来看，这套模型除了对接高端礼品棋具的生产打样，还可以用于休闲会所的软装陈设建模、棋牌类教学软件的素材开发、影视动画里的场景道具搭建，建模时所有零件都做了独立的实体拆分，棋盘的边框、内嵌棋盘格、每一枚棋子都是单独的可编辑实体，方便后续根据不同的使用场景调整材质，比如把金属棋子换成亚克力、实木材质，把实木边框换成大理石、金属材质，

　　不需要重新拓扑曲面。建模过程中特意规避了很多民用文创产品建模常见的问题，比如很多网上的同类象棋模型会把棋子的重心做的过高，实际生产出来很容易倾倒，这套模型在配重设计上做了仿真，每枚棋子的重心都控制在整体高度的三分之一以下，底座的重量占比超过60%，哪怕是高度最高的王，倾斜30度也不会翻倒；棋盘的底部四个角预留了直径10mm、深度2mm的脚垫安装位，适配市面上常见的橡胶防滑脚垫，避免棋盘在光滑桌面使用时出现滑动。另外在细节处理上，所有棋子的分型线都设置在造型的非外观面，也就是底座和柱身的衔接位置，后续抛光处理时可以很轻松的把分型线痕迹打磨掉，不会在棋子的正面外观留下加工瑕疵；棋盘的拼缝位置做了0.1mm的工艺间隙预留，考虑到实木材质的温湿度胀缩特性，避免不同季节使用时出现拼缝起翘的问题。整个模型的装配约束全部采用贴合、同轴的标准配合，没有冗余的配合关系，导入到任何主流三维软件里都不会出现配合报错，也可以直接导出STL格式用于3D打印的手板验证，打印时不需要额外添加支撑，所有悬空结构的角度都大于45度，符合FDM和光固化打印的工艺要求。
