SolidWorks草图尺寸标注实操分步指导资料

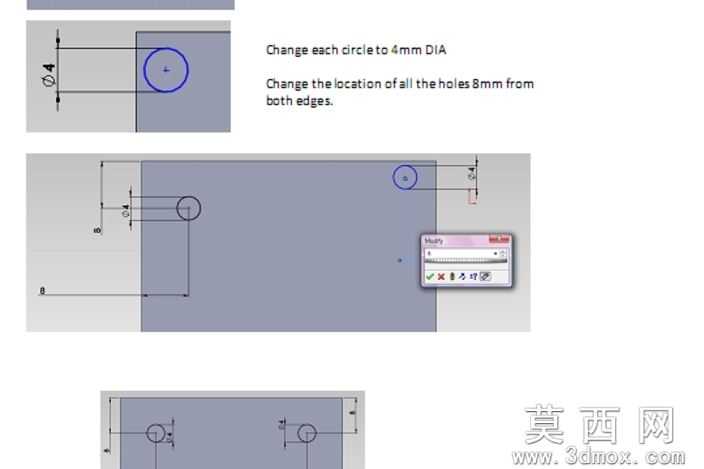

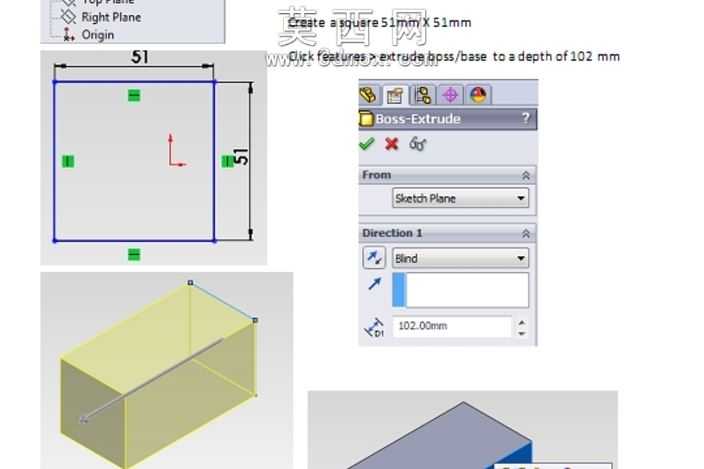

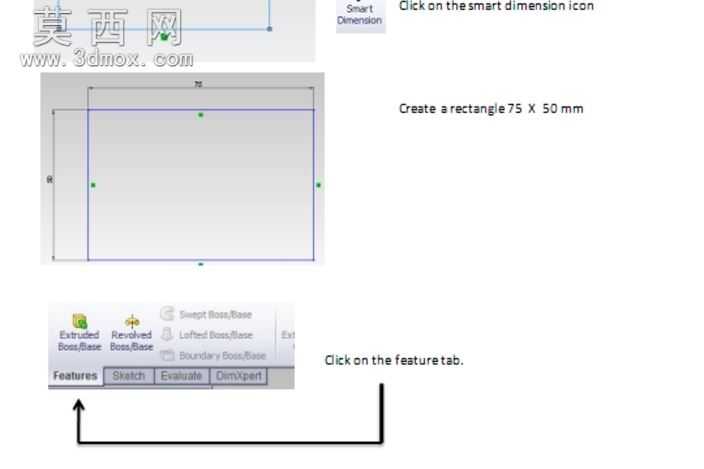

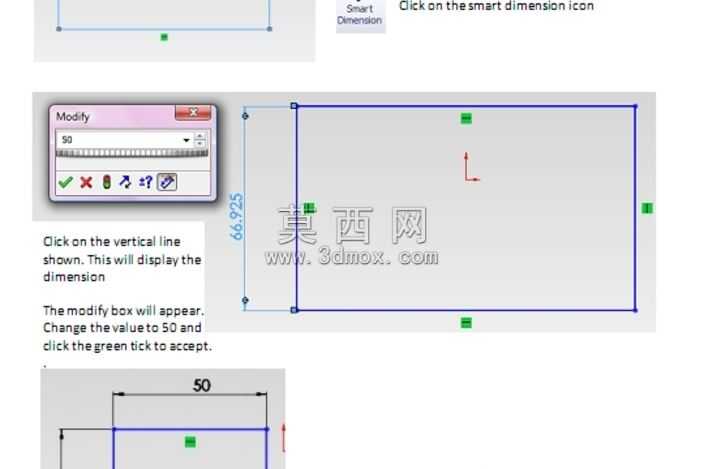

本套指导资料围绕三维建模过程中最基础的草图绘制环节展开，以矩形草图的尺寸标注全流程为演示案例，完整拆解从基础图元绘制到精准尺寸定义的每一步操作逻辑，帮助初学者快速掌握SolidWorks草图环境下的核心标注技能。在建模思路上，资料遵循从易到难的递进逻辑，首先引导操作者完成基础矩形图元的绘制，明确草图平面的选择规范、图元端点的捕捉约束要求，确保初始草图具备完整的几何约束基础，避免后续标注过程中出现图元错位、约束冲突的问题。进入尺寸标注环节后，资料分步指引操作者找到智能尺寸工具的入口位置，明确不同类型尺寸的选取规则：标注水平尺寸时需要点选对应水平边线，标注垂直尺寸时需要选取对应垂直边线，点击对应边线后软件会自动弹出尺寸修改对话框，此时操作者可以在对话框内输入目标尺寸数值，确认数值无误后点击对话框内的绿色对勾按钮，即可完成单方向的尺寸定义。资料中特意标注了操作过程中的常见注意事项，比如点击智能尺寸图标后鼠标指针的形态变化、尺寸放置位置的调整技巧、修改尺寸数值时的单位匹配要求，同时演示了尺寸标注完成后草图的约束状态变化，帮助操作者理解完全定义草图的判定标准。在材质与渲染相关的基础认知部分，资料也做了延伸铺垫，说明草图阶段的精准尺寸定义是后续实体特征生成、零件材质赋予、装配体配合约束的核心基础，只有草图阶段的尺寸精度达标，后续拉伸、旋转等特征生成的实体才能符合设计要求，避免后续装配环节出现干涉、尺寸偏差等问题。整套指导内容没有冗余的理论堆砌，每一步操作都配有对应的界面截图指引，标注出操作过程中需要点击的按钮位置、需要选取的图元对象、需要输入的数值位置，让零基础的操作者也能跟着步骤一步步完成完整的草图尺寸标注练习，快速建立三维建模的基础操作逻辑，掌握草图绘制阶段的核心操作技巧，为后续复杂零件的建模学习打下扎实的操作基础。
