太阳能多层粮食干燥设备结构设计

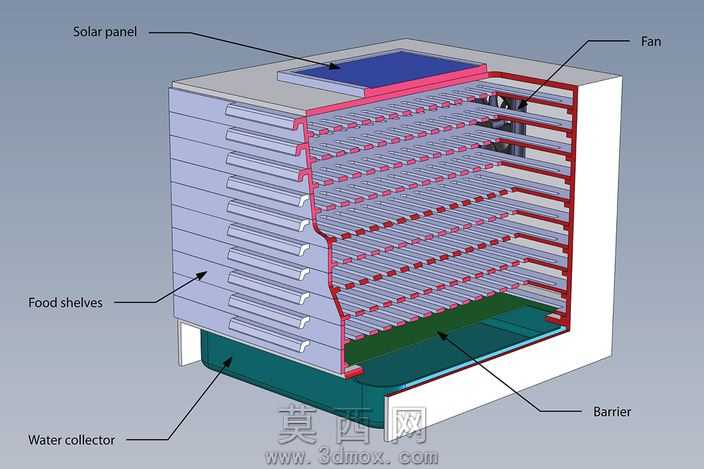

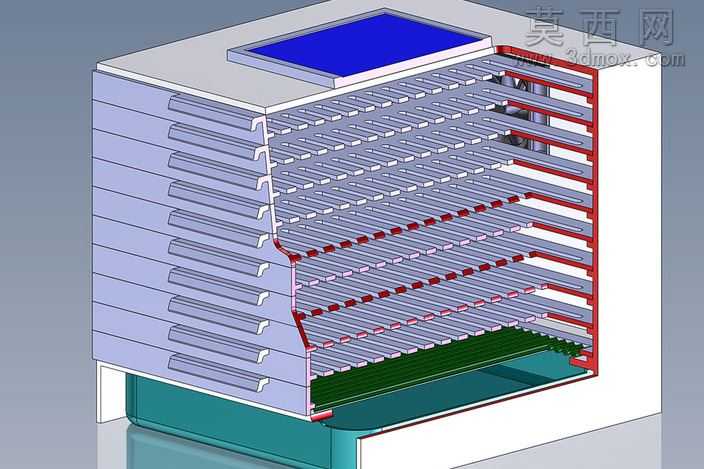

本作品为太阳能驱动的多层粮食干燥设备三维模型，建模过程中采用分层装配的设计逻辑，先完成整体立式箱体框架的基础建模，再依次拆分构建顶部太阳能面板单元、侧部循环风机组件、多层抽拉式粮食置物搁架、底部集水结构以及内部隔流屏障等独立模块，各模块间预留合理的装配间隙，还原真实设备的装配关系。渲染阶段采用半透明剖视视角呈现内部结构，对箱体外壳赋予哑光白色工程塑料材质，太阳能面板采用深蓝色光伏板质感材质搭配银灰色金属包边，循环风机赋予深灰色工程塑料与金属扇叶的组合材质，多层置物搁架采用浅灰色食品级塑料材质，底部集水结构赋予深绿色耐水塑料材质，内部隔流屏障采用半透明绿色材质区分功能区域，红色线条标注内部热风循环的风道走向，清晰展示设备的工作路径。结构设计上，顶部集成太阳能面板为设备运行提供清洁能源，侧置小功率风机负责驱动腔体内空气循环，多层抽拉式搁架可分层摊放待干燥粮食，避免粮食堆积造成的干燥不均问题，底部集水结构可收集干燥过程中析出的冷凝水分，内部隔流屏障可引导热风沿层间流动，提升干燥效率，搁架支持抽拉取出，方便粮食的装填与收取，同时可根据使用需求加装折叠式空气过滤组件，提升进入腔体的空气洁净度，适配食品类粮食烘干的卫生要求。整体设计围绕低能耗、小型化家用粮食烘干需求展开，充分利用太阳能清洁能源降低使用成本，分层结构适配小批量粮食的干燥作业，结构紧凑功能分区明确，各部件的建模精度满足结构验证与装配演示的需求，剖视渲染效果可直观展示设备的内部工作逻辑，清晰呈现热风循环、水分收集、太阳能供能的完整工作链路。
