户外壁挂式传感防护箱体结构设计

　　在工业现场传感检测系统的部署环节，户外安装的传感元件防护一直是结构设计的重点，这类壁挂式防护箱体的核心作用，是为内置的传感检测单元提供可靠的物理防护，隔绝户外环境中的雨水、粉尘、外力磕碰对内部精密传感元件的损伤，同时兼顾日常运维的操作便利性。从实际应用场景来看，这类箱体多部署在厂区周界、户外管廊、设备集群的外侧墙面，或是露天作业区域的支撑立柱上，需要长期耐受日晒、温差变化、扬尘以及偶发的外力冲击，因此结构设计上首先要考虑壳体的刚性与密封性能。

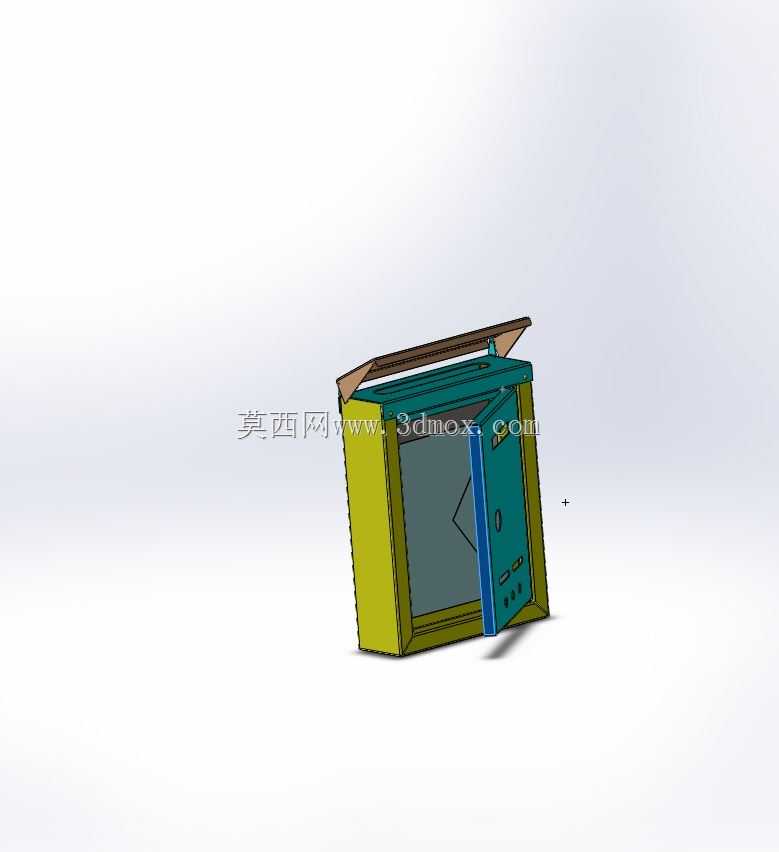

　　从设计思路层面拆解，该箱体采用分体式钣金折弯成型的主体结构，箱体主腔采用等壁厚的板材折弯焊接成型，边角处做圆弧过渡处理，既可以减少折弯处的应力集中，也能避免尖锐边角对安装运维人员造成划伤。箱体顶部设置向外延伸的防雨檐结构，该结构与箱体上边缘采用一体化折弯设计，不存在拼接缝隙，能够引导雨水顺着檐体向箱体外侧滑落，避免雨水沿着箱体上盖的拼接缝隙渗入内腔，这一细节在南方多雨区域的户外部署场景中尤为关键，很多早期的防护箱体因为忽略了顶部防雨檐的延伸长度，导致暴雨天气雨水顺着箱门缝隙渗入，造成内部传感元件的短路损坏。

　　箱门部分采用单开侧铰链结构，铰链设置在箱体的左侧边缘，采用隐藏式内装铰链，避免铰链轴长期暴露在户外出现锈蚀卡滞的问题。箱门与箱体的贴合面设置整圈的密封胶条安装槽，胶条采用耐老化的发泡橡胶材质，当箱门闭合锁紧后，胶条被均匀压缩，能够实现IP65级别的防尘防水效果，完全满足户外露天安装的密封要求。箱门表面设置了锁止结构，采用通用的三角锁芯，运维人员可以使用通用的工业钥匙开启箱门，既可以避免非授权人员随意开启箱体触碰内部传感元件，也不会因为钥匙特殊导致运维时无法快速开门。箱门上预留了透明观察窗的安装位，观察窗采用耐冲击的透明聚碳酸酯板材，不需要开启箱门就可以直接观察内部传感单元的显示状态、指示灯运行情况，日常巡检时不需要逐台开箱，大幅提升巡检效率。

　　从安装边界与尺寸设计来看，箱体背部设置了四个壁挂安装孔，孔位采用腰型孔设计，能够适配安装墙面的孔位误差，降低现场安装的对位难度，安装孔的位置避开了箱体内部的元件安装区域，不会因为安装螺栓的伸入干涉内部元件的布置。箱体的内部深度预留了足够的接线空间，除了放置传感单元本体之外，还预留了接线端子、防雷模块、信号转换模块的安装位置，内部侧壁设置了标准化的安装导轨卡槽，可以直接卡装标准尺寸的电气元件，不需要额外打孔固定，适配不同类型传感元件的安装需求。箱体的底部预留了防水格兰头的安装接口，现场布线时可以根据线缆的数量选择对应规格的格兰头，线缆从箱体底部进入，能够避免雨水顺着线缆流进箱体内部，这一设计细节也是户外电气箱体的通用设计准则，相比侧面或者顶部进线的结构，底部进线的防水可靠性要高很多。

　　在实际选型应用中，这类防护箱体的尺寸设计需要匹配内置传感元件的整体大小，同时预留至少20%的冗余空间，一方面是为了方便内部接线操作，另一方面也为后续加装信号传输模块、备用电源等附件预留空间。箱体的表面采用户外级粉末喷涂处理，涂层厚度控制在60-80微米，能够耐受紫外线长期照射，不会出现涂层粉化、脱落的问题，涂层颜色采用工业现场常用的警示配色，既可以在户外环境中清晰标识箱体位置，也能起到一定的警示作用，避免现场作业时意外撞击箱体。箱门的开启角度可以达到120度以上，完全开启后不会遮挡内部的元件操作区域，运维人员进行接线、参数调试、元件更换的时候，不需要完全拆下箱门，单人就可以完成常规的运维操作。

　　从结构强度的角度考虑，箱体的板材厚度选择需要根据安装场景的风力等级、碰撞风险调整，常规厂区部署场景下采用1.5mm厚度的冷轧钢板就可以满足刚性要求，在沿海高风压区域或者有坠物风险的作业区域，可以适当提升板材厚度到2.0mm，同时在箱体背部增加加强筋结构，避免长期风压作用下箱体出现变形，导致密封面贴合不严的问题。箱体的门锁位置设置了加强衬板，避免长期开关门导致锁孔位置的板材出现变形，延长箱体的整体使用寿命。这类防护箱体的设计没有冗余的复杂结构，所有的结构细节都围绕户外长期可靠运行、运维操作便利两个核心目标展开，是工业传感检测系统户外部署中非常典型的配套防护结构。
