可折叠金属板角度调节支撑结构

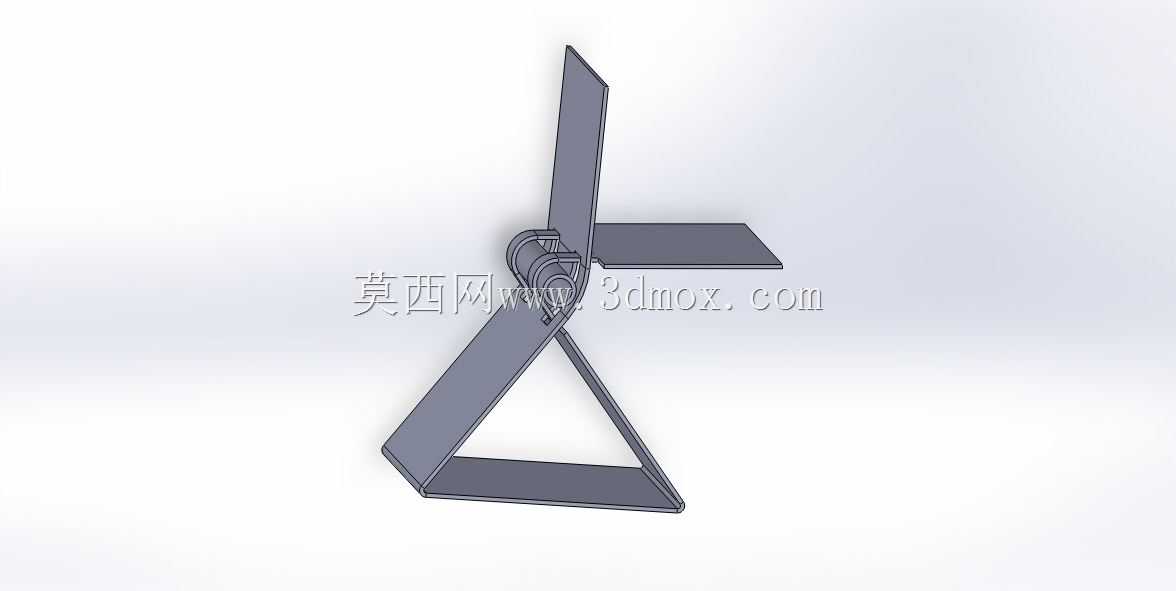

　　在日常工装夹具搭建、小型检测工位临时支撑、实验室样件固定场景里，这类可折叠的金属板支撑结构是非常实用的构件，很多一线结构工程师在做简易工装时都会优先考虑这类结构形式，不需要复杂的加工工序，仅靠钣金折弯和铰接销轴就能实现稳定的角度调节与支撑功能。从结构本身来看，整个构件全部采用薄金属板加工而成，三块成型的钣金件通过中部的铰接轴串联，其中两块板件作为支撑脚，展开后形成稳定的三角形支撑轮廓，第三块板件作为承载面，可根据实际使用需求绕铰接轴调整倾斜角度，适配不同的放置需求。

　　设计这类结构的时候，首先要考虑的是铰接部位的摩擦阻尼，不能太松导致承载后角度自行滑落，也不能太紧导致调节时需要施加过大的力，通常会在铰接轴处增加碟形垫圈或者调整销轴的铆接紧度，来获得合适的转动阻尼。钣金件的折弯边做了小圆角处理，避免锐边划伤操作人员，同时折弯处的压型强化了板件的整体刚性，即便是采用较薄的金属板材，在额定承载范围内也不会出现明显的形变。支撑脚展开后的跨距经过了反复校核，当承载面调整到常用的30度到60度倾斜区间时，整个支撑结构的重心始终落在支撑脚围成的支撑面内部，不会出现侧翻的风险，即便是放置一定重量的检测样件、小型显示终端或者工装辅具，都能保持稳定的支撑状态。

　　从安装边界来看，这类支撑结构不需要额外的固定基座，直接放置在平整的工作台面即可使用，折叠后整体呈扁平状，厚度仅为几块板料叠加的尺寸，非常便于收纳在工具箱或者工装柜内，不会占用过多的存储空间。板件的边缘都做了去毛刺处理，铰接轴的两端做了沉头铆接，没有突出的尖锐部位，拿取和使用过程中不会勾挂工作服或者划伤手部。在实际应用中，这类结构除了作为独立的小型支撑件使用，还可以作为大型设备的可折叠辅助支撑脚、小型操作台的角度调节支架、检测设备的临时放置架，甚至可以经过尺寸缩放后作为电子设备的桌面支架使用，适配场景非常广泛。

　　结构设计上没有采用多余的紧固件，所有连接仅靠中部的铰接销轴实现，减少了零件数量，降低了加工和装配成本，钣金加工的工艺性非常好，不需要开模，采用激光切割下料后数控折弯即可成型，适合小批量定制加工，也适合大批量标准化生产。在做三维建模的时候，需要重点注意铰接部位的配合间隙，板件与板件之间要留出0.1到0.2毫米的转动间隙，避免钣金件的平面度误差导致转动卡滞，同时要校核折弯工序的回弹量，确保折弯后的板件角度符合设计要求，支撑脚展开后能够平稳贴合放置面，不会出现翘边或者晃动的情况。承载面的板件可以根据实际使用需求增加安装孔位，用来固定被支撑的物件，支撑脚的底部也可以粘贴防滑胶垫，进一步提升放置时的稳定性，避免在光滑的工作台面上出现滑移。
