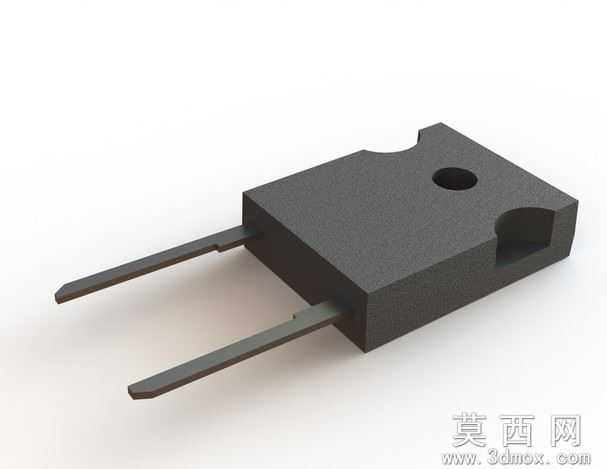

TO-247封装直插功率电子元器件三维模型

本作品为TO-247封装形式的直插功率电子元器件三维建模成果，建模过程严格遵循行业标准封装尺寸规范，首先通过查阅官方封装规格书获取精准的外形参数，涵盖本体长宽高、安装孔位直径与位置、引脚伸出长度、引脚间距、引脚截面尺寸、本体定位缺口尺寸等核心参数，确保模型尺寸与实物完全一致，可直接用于PCB布局干涉检查、产品结构装配验证等工程场景。建模阶段采用SolidWorks软件完成全参数化建模流程，首先绘制本体截面草图，通过拉伸命令生成黑色塑封本体的基础实体，随后在本体对应位置绘制安装孔草图，通过切除拉伸命令生成用于螺丝固定的圆形安装通孔，同时在本体边角位置绘制定位缺口草图，通过切除命令生成防呆定位结构，该结构可避免元件在装配时出现插反的问题，保障生产装配的准确性。引脚部分单独建模，首先绘制引脚的扁平截面草图，通过拉伸生成引脚的长条实体，随后对引脚端部进行倒角处理，还原实物引脚端部的斜切结构，方便插件工序中引脚顺利插入PCB焊盘孔，完成引脚建模后按照标准间距将两个引脚装配到本体对应位置，确保引脚与本体的结合位置、伸出长度完全符合封装规范。材质与渲染阶段，为塑封本体赋予哑光黑色塑料材质，调整材质的粗糙度参数还原塑封材料的磨砂质感，为金属引脚赋予镀锡金属材质，调整金属材质的反射率与粗糙度，还原引脚表面的半哑光金属质感，同时为安装孔内壁赋予金属材质，还原孔位的加工质感。渲染阶段采用工作室柔光环境，调整光源角度突出本体的棱角结构与引脚的金属光泽，同时添加柔和的地面阴影增强模型的立体感，让模型呈现出接近实物的视觉效果。结构设计上完整还原了该封装的核心特征，包括塑封本体的散热平面、安装固定孔、防呆定位缺口、扁平直插引脚，所有结构均做了简化处理，去除了实物上微小的生产工艺痕迹，在保证尺寸精度的前提下控制模型面数，既满足工程装配验证的精度要求，也适合用于电子教学演示、产品宣传素材制作等场景。建模过程中对所有特征进行了参数化关联，若后续需要调整封装尺寸，仅需修改对应草图参数即可快速更新模型，具备良好的可编辑性，可适配不同功率器件的同封装衍生设计需求。
