传感器配套安装支撑座结构设计

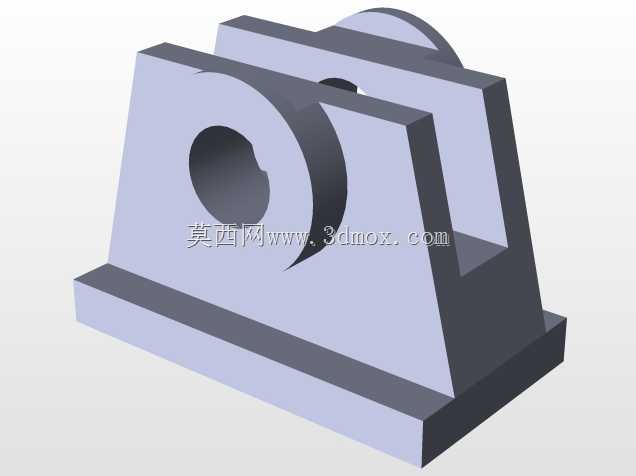

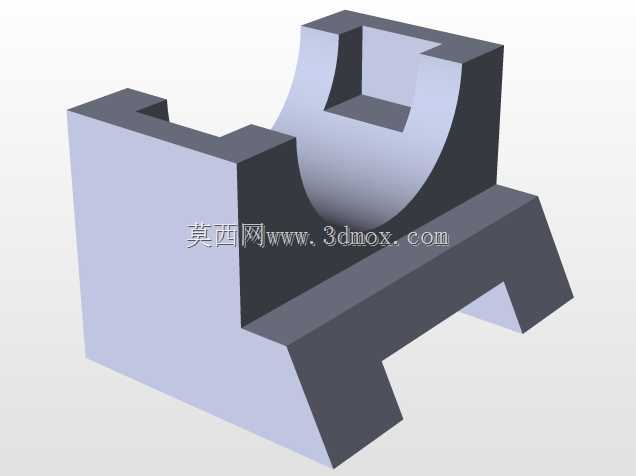

　　在工业传感检测场景中，这类支撑构件是传感器安装定位环节的核心配套部件，常见于生产线位移检测、设备运行状态监测、工装夹具定位校验等工位，承担着固定传感器、保障检测位置精度、隔绝设备运行振动干扰的实际作用。不同于常规的平板式安装座，该构件采用一体化铸造成型后机加工的结构思路，底部设置整面式安装法兰边，法兰边与上部支撑主体之间做了斜向加强筋过渡，避免长期受载后出现根部应力断裂的问题，这种结构在冲压生产线的物料到位检测、自动化装配线的工件位置校验场景中，能有效抵消设备连续运行带来的微幅振动，保证传感器检测端面与被测工件的相对位置始终处于设计公差范围内。

　　从结构功能来看，上部的同轴通孔是传感器的核心安装位，孔壁预留了足够的壁厚，既可以直接穿装圆柱型接近开关、光电传感器本体，通过侧面的顶丝孔完成锁紧固定，也可以在孔内加装衬套，适配不同外径规格的传感检测元件，双立板的对称结构设计，让安装孔的受力从单侧悬臂受力转变为双侧支撑受力，当传感器需要加装外置防护套、或者检测端需要接触被测工件时，双侧支撑能大幅降低孔位的形变量，避免长期使用后出现孔位偏斜导致检测精度下降的问题。中间的镂空槽并非减重设计，而是为传感器尾部的接线、航插连接预留操作空间，现场布线时可以直接从镂空槽走线，避免线缆被设备运动部件剐蹭，同时也能减少构件整体的热传导面积，当安装位置靠近高温工位时，能降低热量向传感器本体传递的效率，延长传感元件的使用寿命。

　　设计过程中首先确定的是底部安装边界，底部法兰边的宽度要适配常见的工业铝型材安装槽距，安装孔的孔位间距匹配40系列、50系列工业铝型材的中心距，不需要额外加装转接板就可以直接固定在型材机架上，法兰边的厚度经过受力校核，在M6螺栓锁紧的工况下不会出现压溃变形，底面的平面度控制在0.05mm以内，保证安装后整体的垂直度满足检测要求。上部安装孔的中心高度是核心尺寸参数，设计时结合常用传感器的检测距离范围，将孔中心到底面的高度设置为通用检测高度，适配多数生产线工件的检测面高度，不需要额外加装垫片调整高度，孔的内径公差采用H7级精度，既能保证传感器装入时的顺畅度，又不会出现间隙过大导致的传感器晃动问题。立板外侧的斜面是工艺性设计，既可以减少铸造时的应力集中，也能避免安装时与周边的设备构件发生干涉，在空间紧凑的工装内部安装时，斜面结构能让出更多的操作空间，方便现场人员完成传感器的接线与调试工作。

　　实际应用中，这类支撑座不需要做额外的表面处理，采用铸铁材质时自身具备一定的减振效果，能过滤掉设备运行产生的高频微振动，避免传感器出现误触发的情况，如果应用在腐蚀性较强的工位，也可以更换为不锈钢材质加工，结构尺寸不需要做调整就能直接替换。不同于定制化的传感器安装支架，这种标准化的支撑结构可以适配多种类型的圆柱型传感器，不需要针对每一款传感器单独设计安装支架，能大幅降低现场改造、设备搭建的设计与加工成本，在自动化设备的传感检测单元搭建中，这类构件是通用性极强的基础安装部件，结构上没有冗余设计，每一处结构都对应实际安装、使用、维护环节的需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计。
