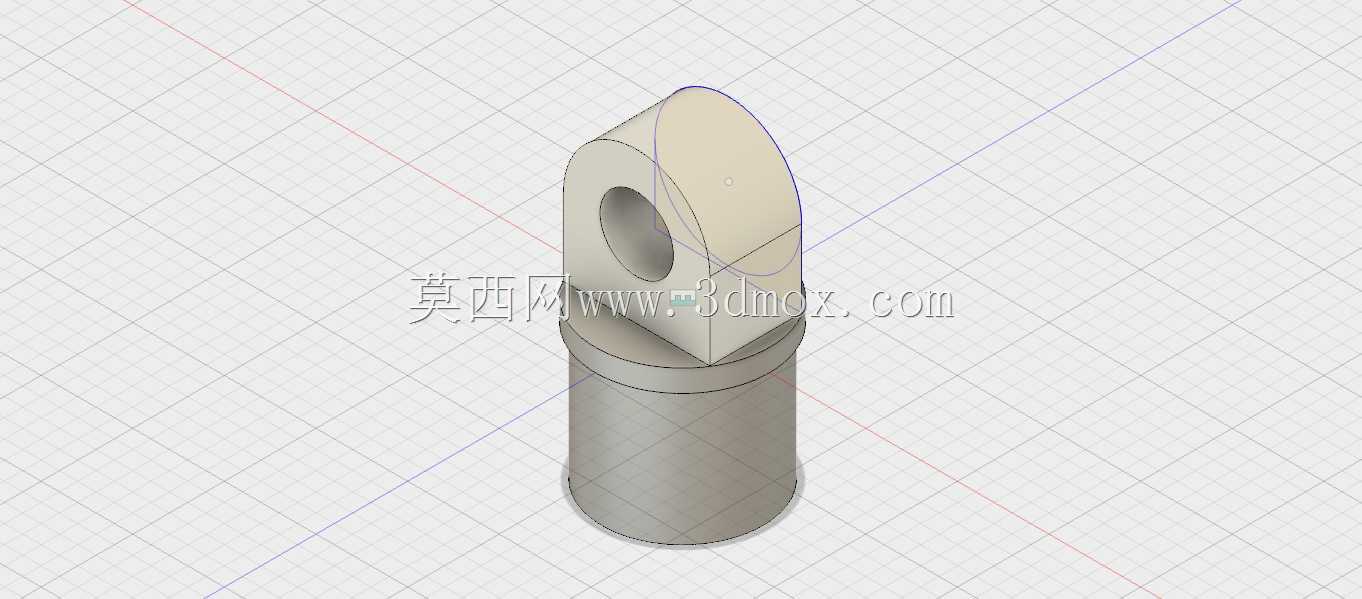

铰接式圆柱传感安装连接基座结构

　　在工业传感检测的安装布局场景里，这类带铰接耳的圆柱基座是传感单元与设备机架间的核心衔接部件，日常在自动化产线的位置检测、工装夹具的到位反馈、小型液压气动回路的行程传感配套中都能见到它的身影。不同于常规的刚性安装座，它的铰接耳结构允许传感单元在小角度范围内自适应调整安装姿态，抵消设备运行中产生的微小振动偏移，避免传感检测面因为安装对位偏差出现检测数据跳变的问题。

　　从结构设计逻辑来看，下部圆柱段是核心的安装定位段，外圆面做了统一的公差控制，能够直接插入设备安装板的预制孔位，配合轴用挡圈或者紧定螺钉就能完成轴向固定，不需要额外设计复杂的安装压板，能大幅缩减现场安装的工时。上部的耳片部分做了圆弧过渡收边，没有尖锐的应力集中棱角，中间的铰接通孔做了铰孔加工处理，表面粗糙度控制在适配销轴转动的区间，既可以穿装销轴实现与联动部件的铰接传动，也可以作为安装孔穿装螺栓将基座固定在带角度的安装面上，适配不同的安装工况。

　　实际选型使用时要注意几个安装边界：下部圆柱段的插入深度要匹配安装板的厚度，预留足够的轴向固定空间，避免圆柱段穿出安装板后干涉周边的管线布局；上部耳片的铰接孔中心到圆柱段下端面的垂直距离，决定了铰接联动的摆动半径，布局周边结构时要留出对应的摆动余量，防止设备运行过程中耳片与周边机架发生剐蹭。耳片的厚度方向尺寸经过受力校核，能够承受常规传感配套场景下的径向拉扯力，不会因为频繁的小角度摆动出现根部断裂的问题，圆柱段与耳片的衔接位置做了大圆角过渡，进一步分散了铰接受力时的应力集中，提升了部件的长期运行可靠性。

　　在三维建模过程中，这类零件的建模要重点关注几个细节：圆柱段与耳片的相贯线处理要贴合实际加工的成型特征，不能出现建模层面的曲面缝隙；铰接孔的中心轴线要与圆柱段的中心轴线保持空间垂直，避免后续装配时出现销轴卡滞的问题；耳片上端的圆弧轮廓要与两侧直边顺滑衔接，还原实际铣削加工的成型效果。这类结构除了用于传感单元的安装衔接，也可以作为小型气动元件的铰接安装座、轻型连杆的端部连接头使用，在轻工自动化设备、小型专用工装的结构里适配性很强，不需要做大幅结构修改就能直接复用，能减少结构设计阶段的重复建模工作量。

　　现场安装调试时，这类基座不需要复杂的调平步骤，只要将圆柱段插入对应安装孔锁紧固定，再根据传感检测的实际需求调整耳片的朝向，穿装固定螺栓或者铰接销轴就能完成装配，相比方形安装座需要对齐两个方向安装孔的操作，它的单圆柱定位结构对安装孔的位置公差容忍度更高，即使安装板上的孔位存在小范围的位置偏差，也能通过转动圆柱段调整耳片朝向来补偿偏差，降低了安装板的加工精度要求，间接压缩了整套设备的加工制造成本。在长期运行的工况下，这类一体成型的结构没有多余的拼接缝隙，不会积存设备运行过程中产生的切削液、粉尘杂质，日常维护只需要定期擦拭铰接孔位置的积尘，检查销轴的磨损情况即可，维护成本远低于多件拼接的安装支架结构。
