复古木质外壳调频调幅收音机结构设计

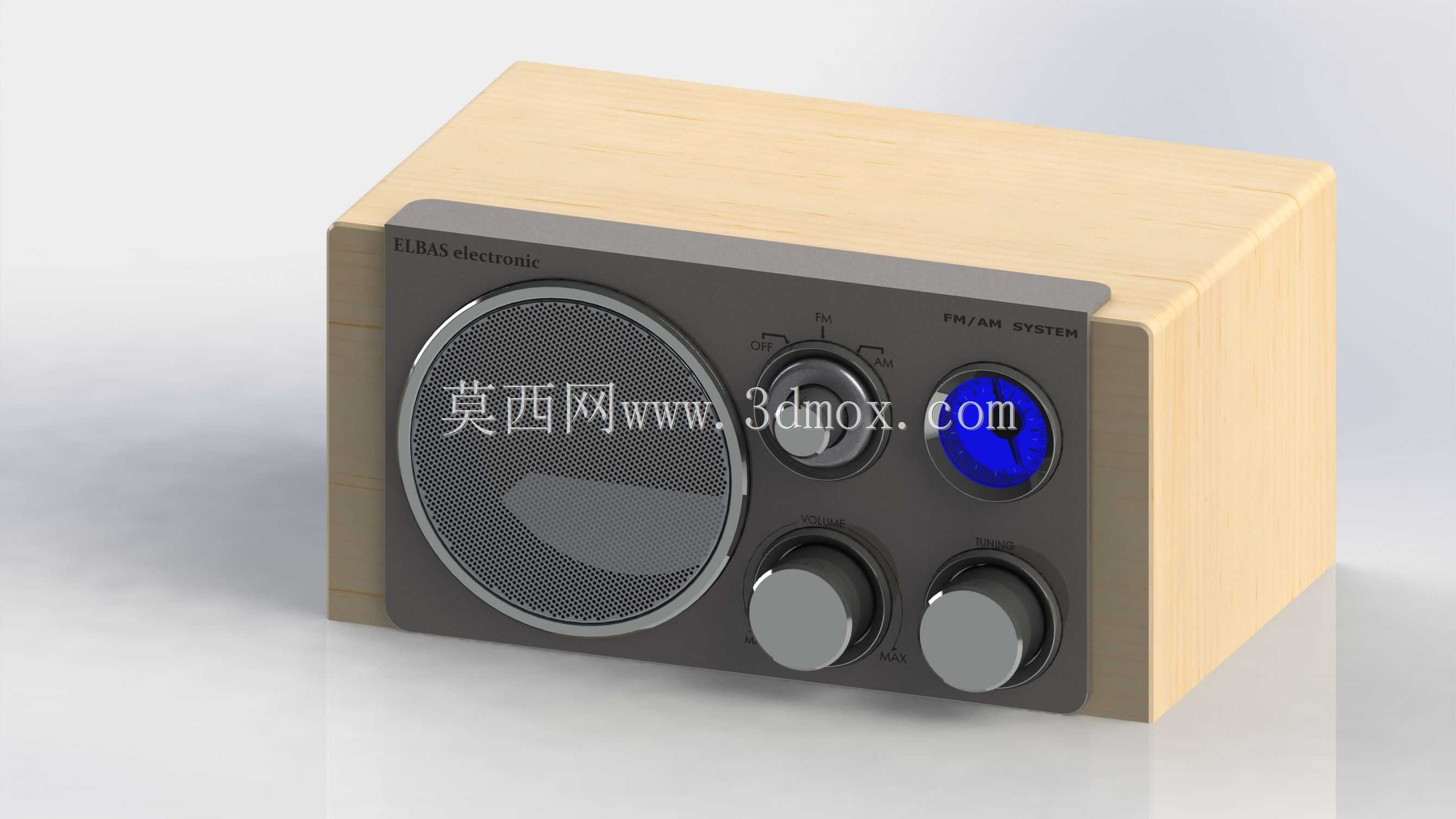

　　这款复古风格的广播接收设备，在结构设计阶段优先考虑桌面摆放的使用场景，整体采用长方体木质壳体作为主体承载结构，外壳选用浅色实木纹理材质，既可以降低内部电路工作产生的谐振噪音，也能通过材质本身的质感适配家居、复古主题展厅、老式物件陈列区的摆放需求。设备正面操作面板采用深灰色哑光工程塑料材质，与浅木色外壳形成清晰的视觉分区，所有操控元件、发声单元、显示模块全部集成在正面面板上，无需在壳体其他侧面额外开孔，既简化了外壳的加工工序，也能让用户在正前方完成所有操作，无需挪动设备。

　　发声单元布置在面板左侧区域，采用圆形大口径动圈扬声器，扬声器外侧覆盖金属冲孔防护网，防护网通过卡扣结构固定在面板上，无需额外螺丝固定，既保证了外观的整体性，也方便后期对扬声器进行维护更换。面板右侧区域集中布置所有操控与显示元件，最上方的蓝色圆形表盘为频率指示窗，内部印有清晰的调频、调幅频率刻度，指针通过内部调谐机构带动，用户调节频率时可以直观看到当前接收的频段位置，表盘外侧覆盖透明亚克力防护层，避免灰尘进入刻度盘内部影响读数清晰度。

　　操控旋钮分为上下两排布置，上排左侧为功能切换旋钮，负责切换设备关机、调频接收、调幅接收三种工作状态，旋钮表面做防滑滚花处理，旋转时带有清晰的档位阻尼感，避免用户误触切换工作模式；上排右侧为调谐旋钮，旋转该旋钮时会带动内部可变电容转动，同时联动频率指针移动，旋钮的阻尼参数经过调校，旋转时不会出现过松导致的频率漂移，也不会因为阻尼过大增加操作力度。下排两个旋钮分别负责音量调节与音调调节，两个旋钮采用相同的尺寸与外观设计，表面做银色金属质感处理，与深灰色面板形成视觉区分，用户可以通过位置快速区分两个旋钮的功能，无需低头查看标识。

　　从安装边界来看，设备整体长宽高比例适配常规桌面摆放需求，底部四个角布置有防滑橡胶脚垫，脚垫高度为5mm，既可以让设备底部与桌面之间留出空隙，避免桌面的水渍、灰尘进入设备内部，也能增加设备与桌面的摩擦力，避免用户旋转旋钮时设备跟着滑动。设备的电路主板固定在木质外壳内部的预留安装柱上，安装柱与外壳一体加工成型，主板与扬声器、旋钮、频率指示窗之间通过排线连接，所有线束都通过外壳内部的走线槽固定，避免线束杂乱影响内部散热，也能防止线束松动接触到扬声器振膜产生异音。

　　在实际应用场景中，这款设备除了常规的家用广播接收功能外，也可以作为复古主题空间的陈设道具，木质外壳的质感相比全塑料外壳的同类产品更有温度，适合放置在书房、咖啡馆、复古民宿的公共区域，既具备实用的广播接收功能，也能起到空间装饰作用。设计阶段针对内部元件的布局做了多轮优化，将发热较大的电源模块布置在外壳后侧靠近散热缝隙的位置，避免热量堆积影响其他元件的使用寿命，频率调谐机构采用齿轮传动结构，相比传统的拉线传动结构耐用性更强，长期使用也不会出现拉线松动导致的指针偏移问题。面板上的所有标识都采用激光雕刻工艺印制在面板表面，不会因为长期触摸出现标识磨损脱落的问题，用户长期使用也能清晰识别每个旋钮的功能。设备的木质外壳采用拼接结构组装，拼接处做了倒角处理，没有尖锐的棱角，避免日常使用时磕碰划伤，外壳表面做哑光清漆处理，既保留了木材本身的纹理，也能起到防潮防污的作用，日常清洁只需要用干布擦拭即可。
