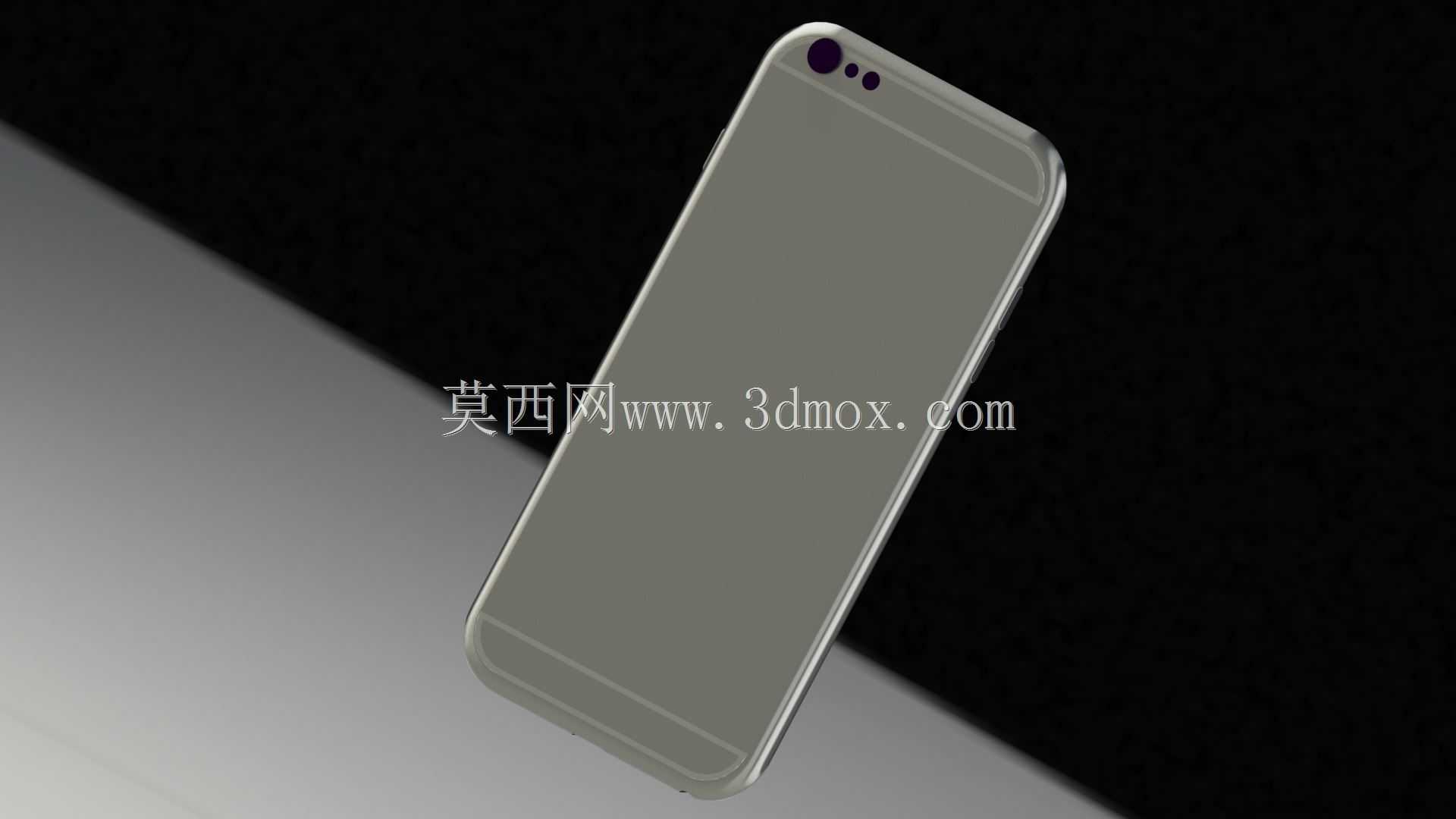

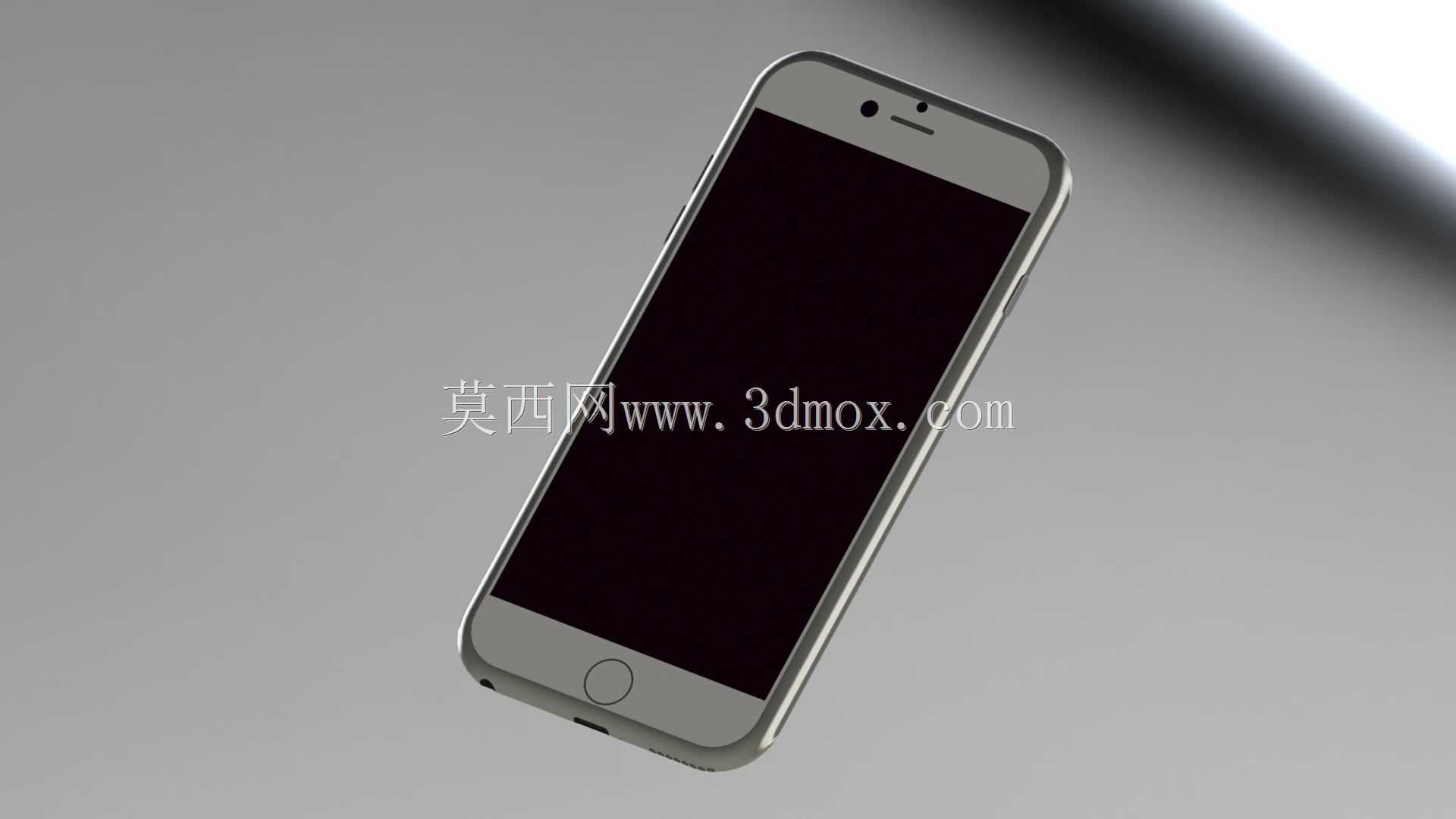

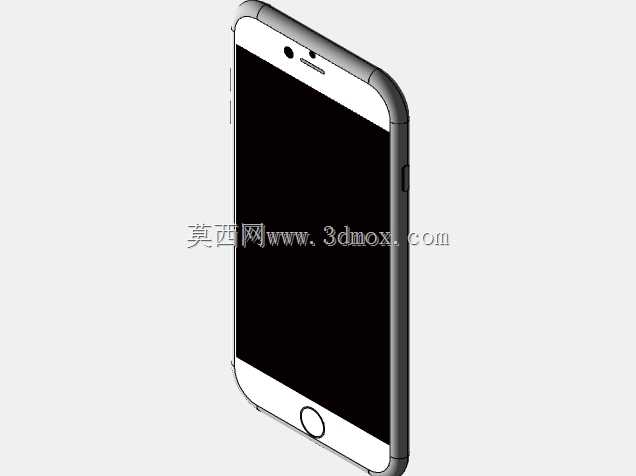

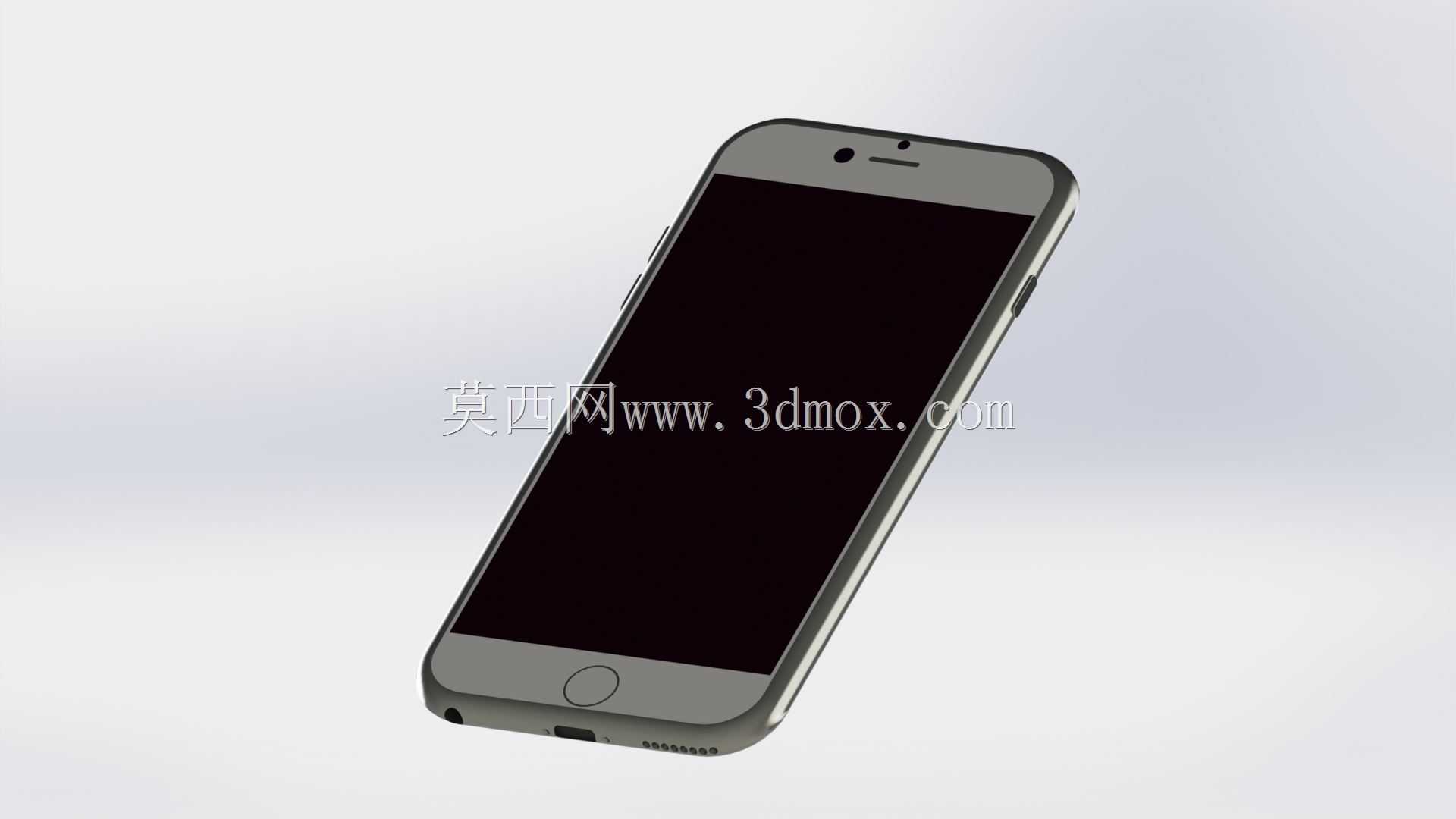

直板触控智能手机整机结构三维设计

　　这款直板触控智能手机的三维结构设计，首先围绕日常手持通讯的核心使用场景展开，在结构布局阶段就充分考虑了单手握持的操作边界，整机外轮廓做了连续的圆弧过渡处理，中框与前后盖板的衔接处预留了0.15mm的装配台阶，既能够保证玻璃盖板与塑胶中框的贴合密封性，也能避免组装后出现刮手的锐边。从实际使用的功能需求出发，整机顶部预留了前置摄像头、光线距离传感器、听筒的安装位，每个安装位都设计了独立的定位凸台，摄像头镜片与壳体之间预留了0.1mm的点胶槽，能够满足日常使用中的防泼溅要求，听筒位置的出声孔采用错位排布的结构设计，在保证出声面积满足声学要求的前提下，避免外界灰尘直接进入机身内部。机身底部设置了主麦克风、扬声器出声孔以及数据接口，

　　扬声器的音腔单独做了密封围骨设计，音腔容积控制在0.8cc，能够保证低频音效的输出效果，数据接口周围设计了金属加强衬片，避免日常插拔数据线时造成接口周围壳体开裂。机身侧面的按键采用独立的悬臂式结构设计，按键的按压行程控制在0.3mm，按压力度设置在1.8N-2.5N区间，既能够保证清晰的按压反馈，也不会因为按压力度过大造成内部弹片过早疲劳失效，按键与壳体之间的间隙控制在0.1mm，既保证按键活动顺畅，也能避免缝隙过大进灰。在内部堆叠的设计思路上，整机采用分层堆叠的布局方式，主板放置在机身上半部分，电池放置在机身下半部分的主仓内，电池仓周围设计了四个定位胶柱，能够在组装时对电池进行预定位，同时电池与中框之间预留了0.

　　2mm的泡棉粘贴空间，能够在设备跌落时起到缓冲作用，保护电池不受挤压变形。主板区域的屏蔽罩位置预留了0.1mm的散热石墨片粘贴空间，能够将主板上核心处理器的热量均匀传导到中框上，避免局部过热影响使用体验。后置摄像头的位置设计了独立的摄像头装饰圈，装饰圈采用金属材质，高出后盖0.3mm，能够在手机平放在桌面时避免摄像头镜片直接接触桌面造成刮花，摄像头周围的密封泡棉采用0.3mm厚度的PORON材质，能够在组装后压紧摄像头模组，避免日常使用中摄像头出现晃动造成拍照模糊。屏幕部分采用全贴合的结构设计，屏幕模组与中框之间采用双面胶粘接，粘接宽度控制在1.2mm，能够保证屏幕粘接的可靠性，屏幕下方的FPC排线位置预留了足够的弯折空间，

　　弯折半径控制在1.5mm以上，避免排线弯折过度造成线路断裂。整机的装配顺序遵循从内到外的逻辑，内部元器件全部通过定位柱预固定后再进行锁附或者粘接，中框上的螺丝柱全部做了铜嵌件设计，能够保证多次拆装后螺丝柱不会出现滑牙问题，螺丝锁附的扭矩统一设置在1.2kgf·cm，避免锁附力过大造成壳体开裂。在安装边界的设计上，整机的长宽厚尺寸控制在主流单手握持的适配范围内，机身四角做了R8的大圆弧过渡，能够在设备跌落时分散冲击力，降低壳体碎裂的风险，所有内部元器件的安装间隙都预留了至少0.05mm的公差余量，能够满足注塑件生产的公差波动要求，避免组装时出现干涉问题。天线部分的设计避开了手握经常接触的机身下半部分两侧区域，将天线断点设置在机身顶部和底部的中框位置，能够保证日常握持时的信号稳定性，天线弹片与中框天线的接触压力控制在0.3N以上，避免接触不良造成信号衰减。
