压入式低摩擦球头机械结构设计

　　在汽车底盘悬架、精密检测传感装置、工业自动化定位机构的实际工况里，这类压入式低摩擦球头是承担多自由度铰接、载荷传递同时保证动作顺滑度的核心小件，很多刚接触结构设计的工程师容易把它当成标准件直接选型调用，却忽略了不同安装场景下的边界匹配问题，最后往往出现球头卡滞、旷量过大甚至早期松脱的故障。从实际拆解测绘的同类型产品来看，这款球头采用压入式安装逻辑，核心设计思路是通过过盈配合实现基座端的无紧固件固定，省去了传统螺栓锁紧带来的装配空间占用，同时在球头铰接副内部做了低摩擦衬层匹配，能在承受径向、轴向复合载荷的前提下，把铰接转动的摩擦阻力控制在极低区间，避免动作过程中出现迟滞，这一点在需要反馈微小位移的传感类配套场景里尤为关键——如果球头摩擦阻力过大，会直接抵消被测件的微幅位移量，导致传感检测数据出现系统性偏差。

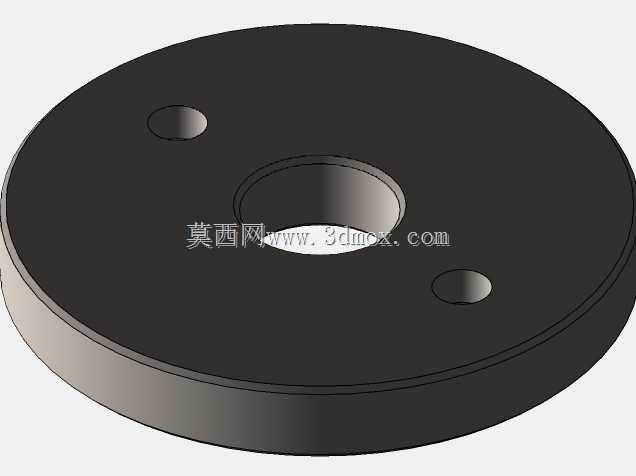

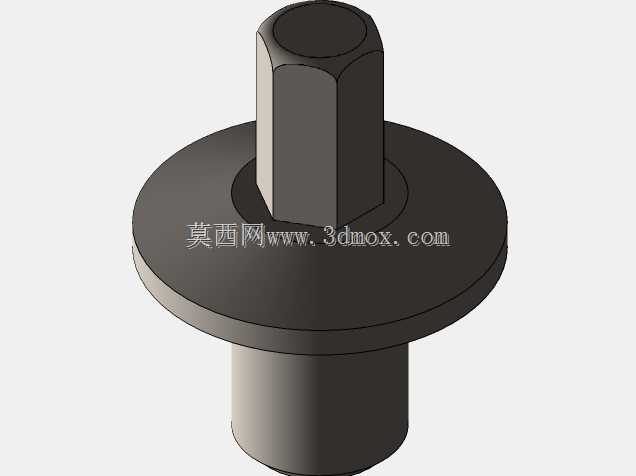

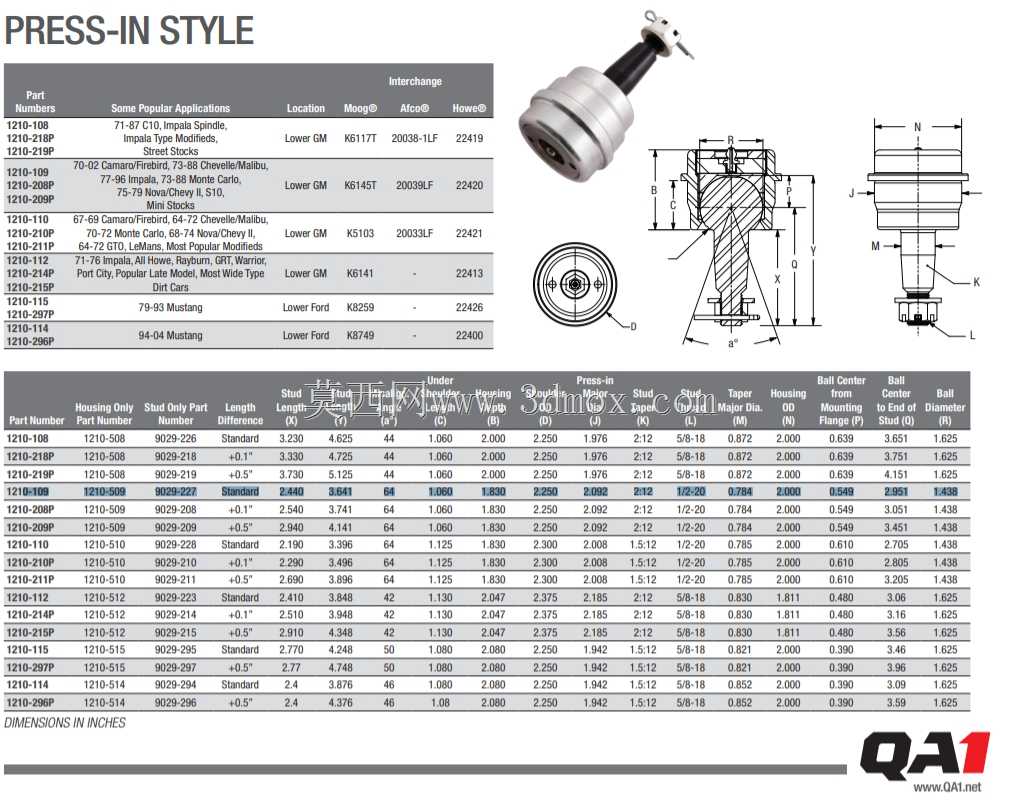

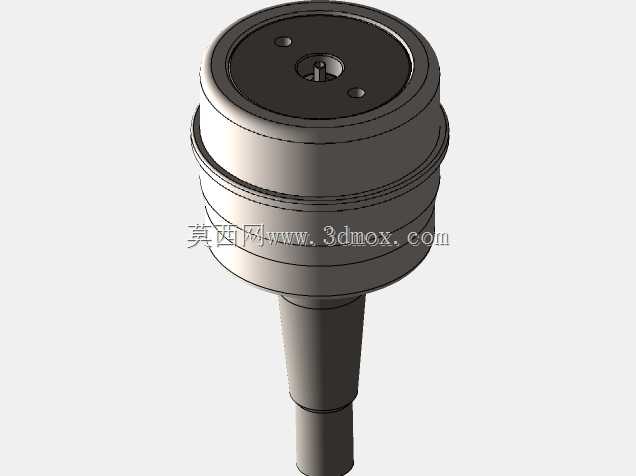

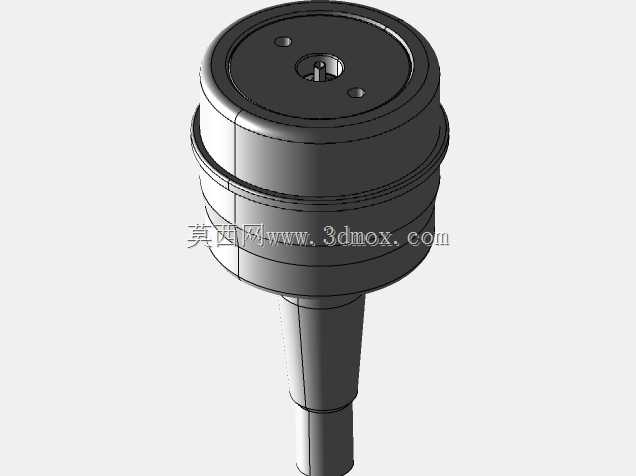

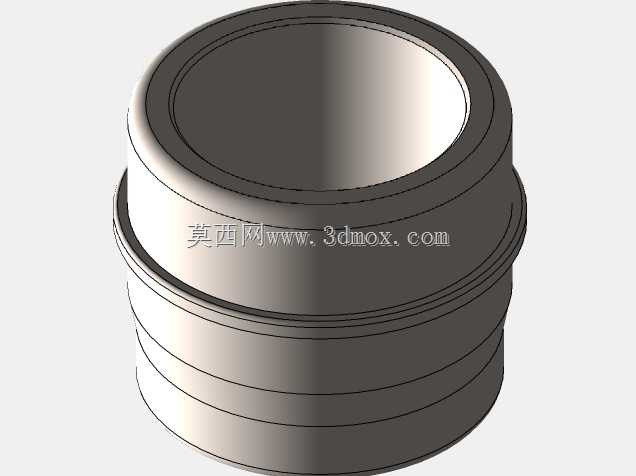

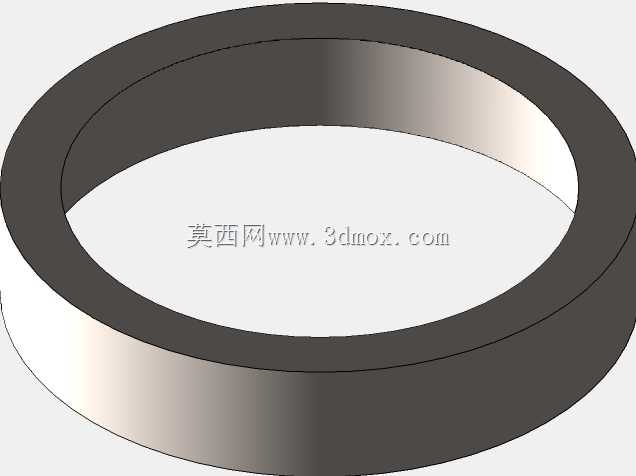

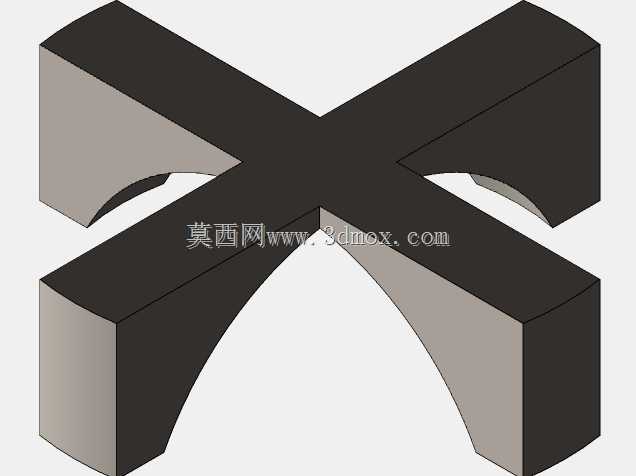

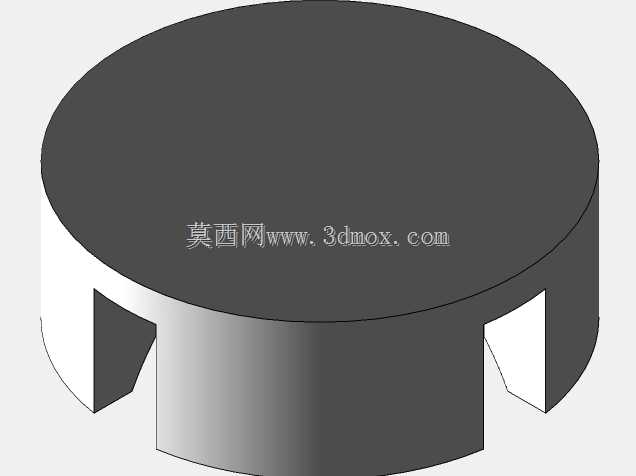

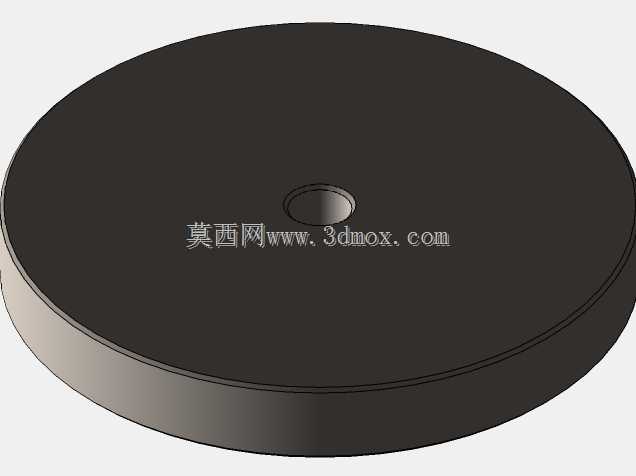

　　从结构细节来看，球头端的球面轮廓度公差控制在微米级，和球座的配合间隙经过反复调校，既不会因为间隙过小出现低温下的卡滞，也不会因为间隙过大导致传动空程，球座外部的金属壳体采用阶梯轴式的压入导向结构，前端做了小角度导入倒角，压装时不需要额外的导向工装就能顺利压入安装孔，压装到位后壳体中部的滚花结构会嵌入安装基座的内壁，形成可靠的防转止退结构，哪怕设备长期承受振动载荷，也不会出现球头整体脱出的问题。很多设计人员在做这类零件的安装边界校核时，往往只关注压入段的外径尺寸，忽略了压入深度对应的基座厚度要求，实际上这款球头的压入段长度是和壳体的承载能力做了匹配设计的，如果基座安装面的厚度小于压入段的有效长度，压装后球座底部会出现悬空，承受侧向载荷时很容易出现壳体变形，导致球头转动卡滞；如果基座厚度过大，压入时的压装力会超出壳体材料的屈服极限，直接把球座压裂，这也是很多现场装配时出现零件报废的核心原因。

　　在实际应用场景里，这类球头除了配套传感装置做位移传递的铰接端，还大量用在汽车的换挡操纵机构、离合器分离拨叉的铰接点，以及自动化设备里的连杆传动铰接位，不同场景下对球头的摆角范围要求不一样，这款结构的球头摆角覆盖范围做了冗余设计，在额定载荷下能实现最大25度的周向摆角，完全覆盖绝大多数传动、检测场景的动作行程需求，不需要额外做结构改制。从建模逻辑来看，整个零件的特征构建完全遵循加工工艺顺序：先做主体回转体特征，再加工滚花、倒角、球头球面的精加工特征，最后做内部球腔的配合特征，建模过程中所有的倒角、退刀槽尺寸都和实际加工刀具参数匹配，不会出现工艺无法实现的虚特征，这一点对后续做工程图导出、数控加工编程来说非常重要，很多新手建模时喜欢随意添加无工艺依据的特征，最后导致加工出来的零件和三维模型存在偏差，装配时出现干涉。

　　另外需要注意的是，这类压入式球头的安装孔公差有严格要求，一般推荐采用H7级精度的基孔制配合，压装时要采用静压装入的方式，不能用铁锤直接敲击球头端部，否则会导致球头内部的配合副出现冲击变形，直接破坏低摩擦层的贴合状态，后续使用时很快就会出现旷量。在做整机结构的三维装配校核时，不仅要检查球头静态下的安装间隙，还要模拟整个行程内的极限摆角位置，确认球头尾部的连接杆和周边结构不会出现运动干涉，很多设计人员只做静态装配检查，等到设备动作时才发现球头摆到极限位置会和周边的支架、线束碰擦，不得不临时改制零件，耽误项目进度。从摩擦特性设计来看，这款球头的球头销表面做了硬化处理，表面硬度达到HRC55以上，和内部的工程塑料球座配合时，长期磨损量极小，在额定载荷下的使用寿命能达到百万次动作循环，完全满足工业设备、汽车部件的耐久性要求，不需要频繁做维护更换。
