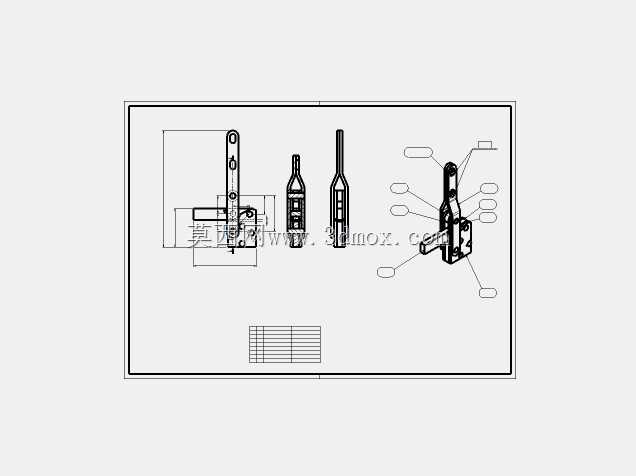

M331拨动夹持传感组件结构设计

　　在自动化产线的工件到位检测、工位夹持确认环节，这类带拨动夹持结构的传感组件是工位状态感知的核心执行兼检测部件，很多装配线、检测工位的工件到位逻辑触发，都依赖这类部件的动作反馈来完成信号传递。不同于普通的光电类非接触传感器，这款带拨动夹结构的传感组件是接触式触发，能在夹持工件的同时同步输出到位信号，避免了非接触检测容易受工件表面反光、粉尘遮挡产生的误判问题，在金属工件加工、小零件装配的工位上适配性更强。

　　从结构设计逻辑来看，这款组件的拨动夹部分采用了偏置式的拨杆受力设计，拨杆的转动支点做了耐磨衬套的预留位，长期反复拨动不会出现转轴旷量，夹持接触面做了微圆弧过渡，不会在工件表面留下压痕，针对表面质量要求高的精密零件检测场景做了专门的结构优化。传感触发模块内嵌在夹体的基座内部，触发行程控制在1.5毫米到3毫米之间，既不会因为行程过短出现误触发，也不会因为行程过长导致夹持到位后信号延迟，触发的响应速度能匹配大部分中高速自动化产线的节拍要求。

　　安装边界方面，这款组件的基座采用了标准的槽型安装孔设计，横向安装调节余量有8毫米，纵向可以通过安装支架的配合实现0到30毫米的高度调节，能适配不同高度的工件检测需求。整体外形的宽度控制在32毫米以内，在密集排布的多工位转盘上安装不会和相邻工位的夹具产生干涉，夹体的出线方向做了侧向预留，不会因为走线问题占用工位上方的操作空间，方便产线做布线整理。

　　实际应用中，这类组件常被用在小五金件的装配工位、电子连接器的插装检测工位，当工件被输送到工位后，拨动夹在气缸或者弹簧力的驱动下下压夹持，夹体接触工件的同时触发内部的传感模块，给PLC输出到位信号，后续的装配、检测动作才会启动，能有效避免工件没放到位就启动加工导致的撞机、零件报废问题。和普通的独立夹具加外置传感器的组合方案相比，这种集成式的结构减少了外部的安装支架、调整环节，整体的安装调试时间能缩短40%左右，长期使用的故障率也更低，因为没有外置的传感接线裸露，不会被工位的切削液、粉尘侵蚀接线点。

　　建模过程中需要注意拨杆的转动间隙配合，转轴和安装孔的配合公差选H7/g6的间隙配合，既保证转动灵活，又不会有过大的旷量影响触发精度；夹体的触发接触点要和内部传感元件的触发点做对中处理，偏移量不能超过0.2毫米，否则会出现夹持到位但信号不触发的问题；基座的安装面要做平面度要求，平面度公差控制在0.05毫米以内，避免安装后夹体出现偏斜，导致夹持力不均匀。另外在材质选择上，和工件接触的夹头部分可以根据使用场景更换，比如接触非金属工件可以用POM材质的夹头，接触金属工件可以用淬火不锈钢的夹头，模型里预留了夹头的快换接口，不需要拆解整个基座就能完成夹头更换，维护起来更方便。

　　这类集成夹持与检测功能的传感组件，本质是把执行动作和信号反馈做了一体化整合，解决了传统分立组件安装调试繁琐、占用空间大、故障率高的痛点，在紧凑化设计的自动化设备里，这类集成化的功能部件会越来越多，建模的时候除了要还原零件的外形尺寸，更要把各个配合面的公差、安装调节的余量、易损件的快换结构都体现出来，方便后续做工程图输出、BOM整理的时候能直接对接生产加工，不需要再二次调整结构。
