横纹式小型动力引擎结构设计

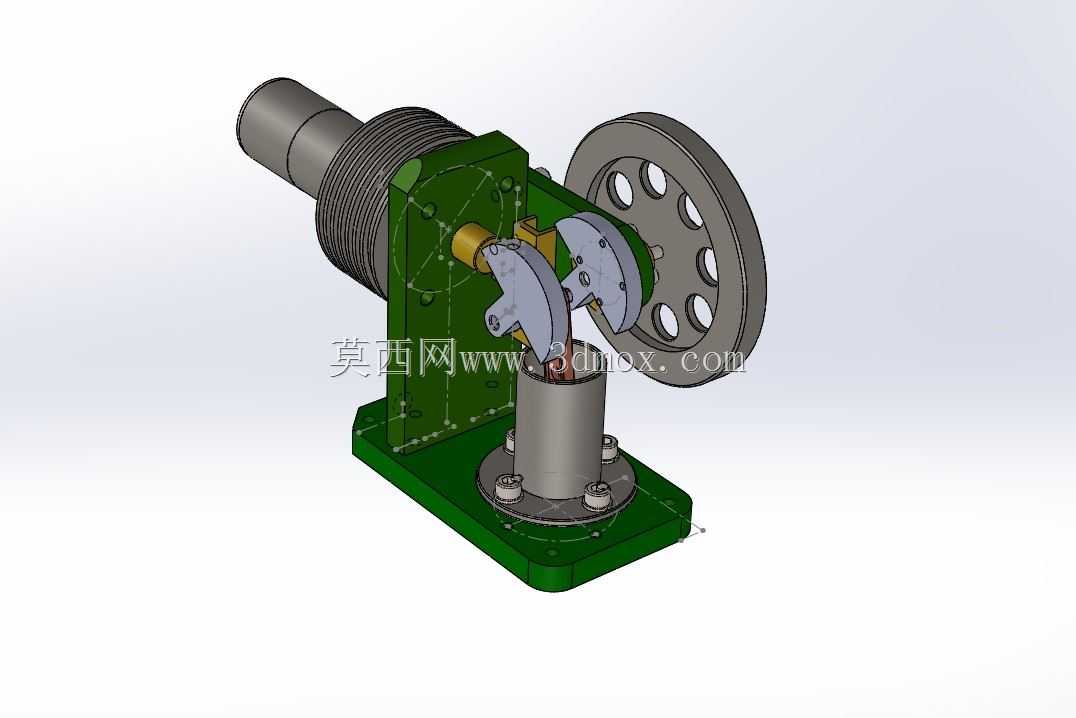

　　这款小型动力装置的结构设计，核心围绕小功率动力输出场景的紧凑化需求展开，在教学演示、小型动力实验台、科普教具这类场景中适配性极强，也可作为微型动力输出单元嵌入小型实验设备、桌面级机械演示装置中，替代传统外露的动力演示结构，提升整套装置的集成度与运行直观性。从实际功能来看，该结构通过活塞往复运动完成动力转换，配合带轮结构实现动力的初步减速输出，侧置的飞轮结构用于储存转动惯量，抵消活塞往复运动的死点冲击，保证整套机构运转的平顺性，避免小功率工况下出现的运转卡顿、启停顿挫问题。设计过程中优先考虑了安装边界的控制，整套机构采用立式底座安装形式，底座预留的四个安装孔位可直接适配标准型材台面、实验台安装面板的通用孔距，不需要额外加工转接板，

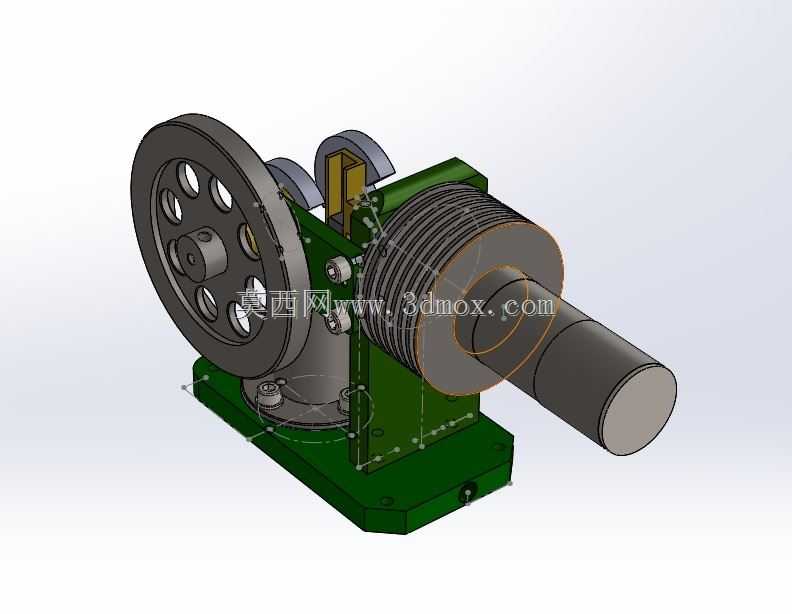

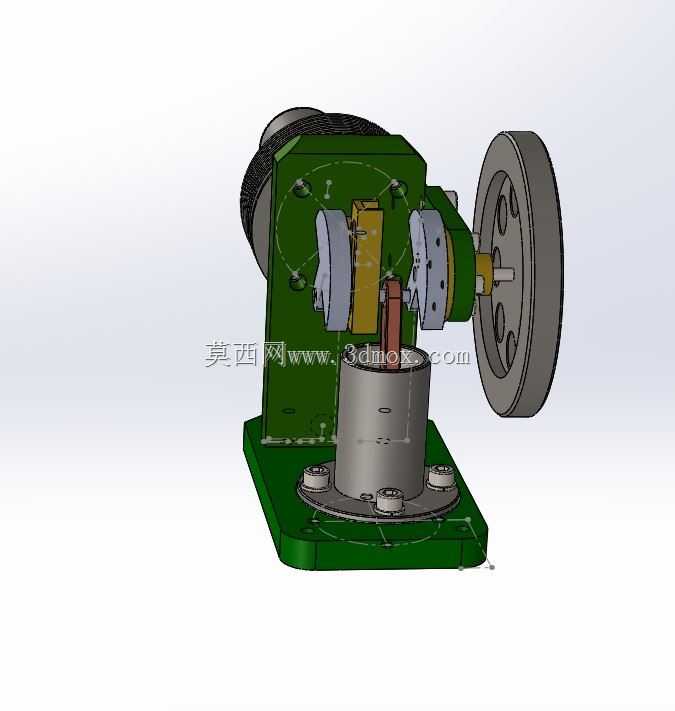

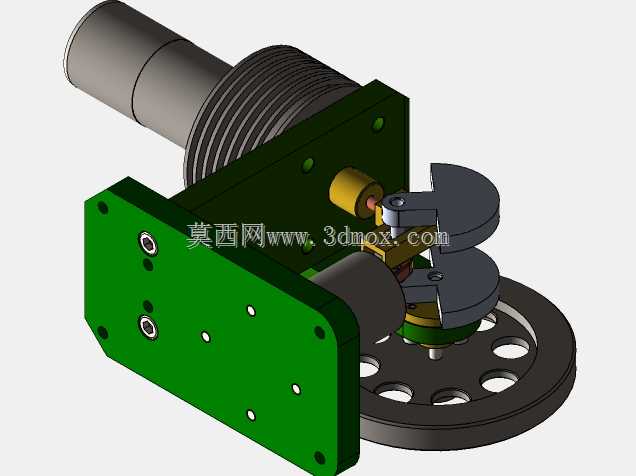

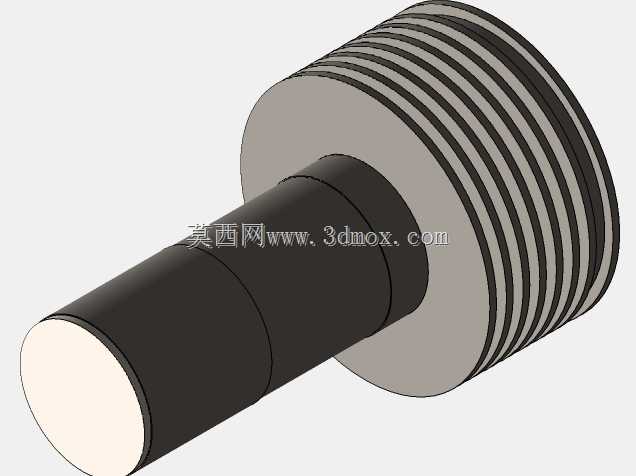

　　降低现场安装的适配成本；缸体部分采用侧置布局，横向伸出的带轮端预留了标准传动带安装空间，不会和安装底座、周边固定结构产生运动干涉，飞轮侧预留的操作空间也方便手动盘车调试，在装配调试阶段不需要额外拆除周边护板就能完成机构间隙调整、传动带张紧度校准的操作。结构细节上，曲柄连杆组件的铰接位置都设计了自润滑衬套的安装位，不需要频繁加注润滑脂就能满足长时间演示运转的耐磨需求，活塞和缸体的配合间隙按照小功率低速运转的公差带设计，既保证运动过程中不会出现卡滞，也能减少不必要的漏气损耗，提升动力转换效率；支撑立板和底座之间采用定位销加螺栓的固定形式，保证缸体、曲柄轴、飞轮的同轴度公差控制在合理范围内，避免长期运转出现的偏磨问题。

　　从安装尺寸的边界控制来看，整套机构的横向最大尺寸集中在带轮与飞轮的两端，纵向高度以底座底面到缸体顶端的距离为限，所有运动部件的外轮廓都没有超出底座的投影范围过多，在桌面级安装场景中不会占用过多台面空间，外接传动带时的走向也能和常见的水平传动布局适配，不需要额外增加张紧轮结构就能完成动力传递。在实际教学应用场景中，这套结构可以完整展示往复式动力装置的工作循环，从活塞的往复运动到曲柄的旋转运动转换，再到飞轮的惯量储存、带轮的动力输出，所有运动部件都没有额外的全包覆护板遮挡，观察者可以直观看到每个组件的运动轨迹，非常适合机械原理课程的演示教学，也能作为三维建模教学的典型案例，帮助学习者理解曲柄连杆机构的装配约束关系、运动干涉检查要点、

　　公差配合的选型逻辑。针对小型实验装置的动力配套需求，这套结构的输出转速和扭矩区间刚好适配桌面级实验负载，不需要额外搭配大减速比的减速机构就能直接驱动轻载负载，比如小型传送带、简易机械作业机构等，整体结构的零件数量控制在合理范围内，加工难度低，普通的铣削、车削工艺就能完成绝大多数零件的加工，紧固件都采用标准件，后期维护更换零件的成本很低，不需要定制特殊规格的配件。设计时还特意考虑了装配的工艺性，所有零件的装配方向都尽量保持一致，从底座向上依次装配支撑立板、缸体组件、曲柄连杆组件、飞轮和带轮，装配过程中不需要反复翻转工件，也能减少装配过程中出现的零件磕碰问题，每个铰接位置的销轴都设计了防脱结构，长期运转不会出现销轴脱出、零件散落的问题，提升了整套装置的运行可靠性。
