航空涡轮发动机结构三维数模

　　本次呈现的涡轮结构数模，还原了轴流式航空涡轮动力单元的核心构造逻辑，在航空动力装备的研发迭代、教学演示、结构验证场景中，这类高精度数模能够帮助结构工程师快速梳理动力单元的气路布局、载荷传递路径与附件安装逻辑，省去从零开始梳理拓扑结构的大量重复工作。从实际应用场景来看，这类涡轮结构既可以作为小型通航飞行器的动力核心参考，也能作为地面燃气轮机、辅助动力单元的结构原型，在分布式能源、航空教具开发、航改型动力装备的前期方案论证阶段，完整的结构数模能够快速完成安装边界校核、附件干涉检查、维护空间预留的初步验证，大幅缩短方案迭代的周期。

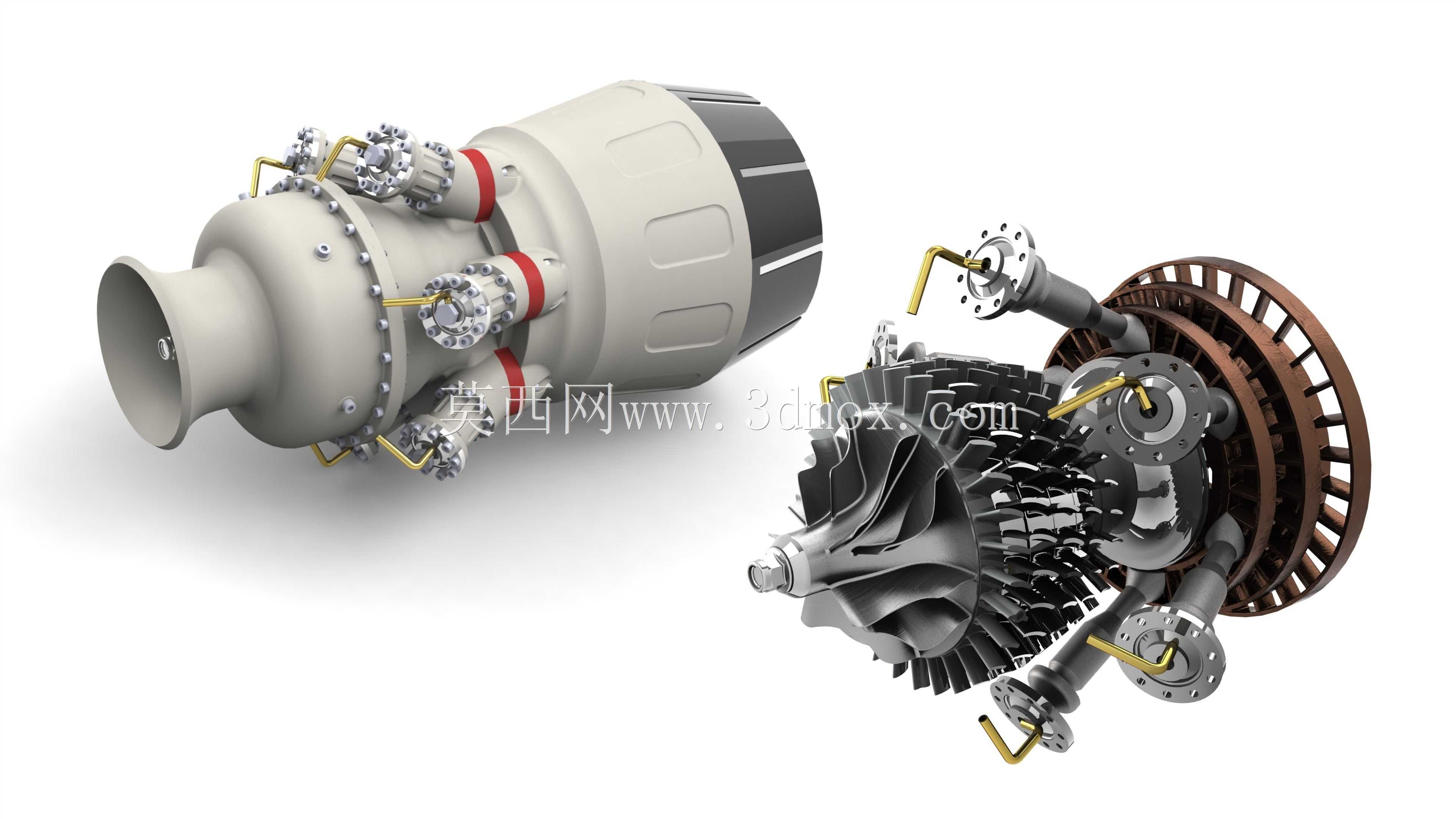

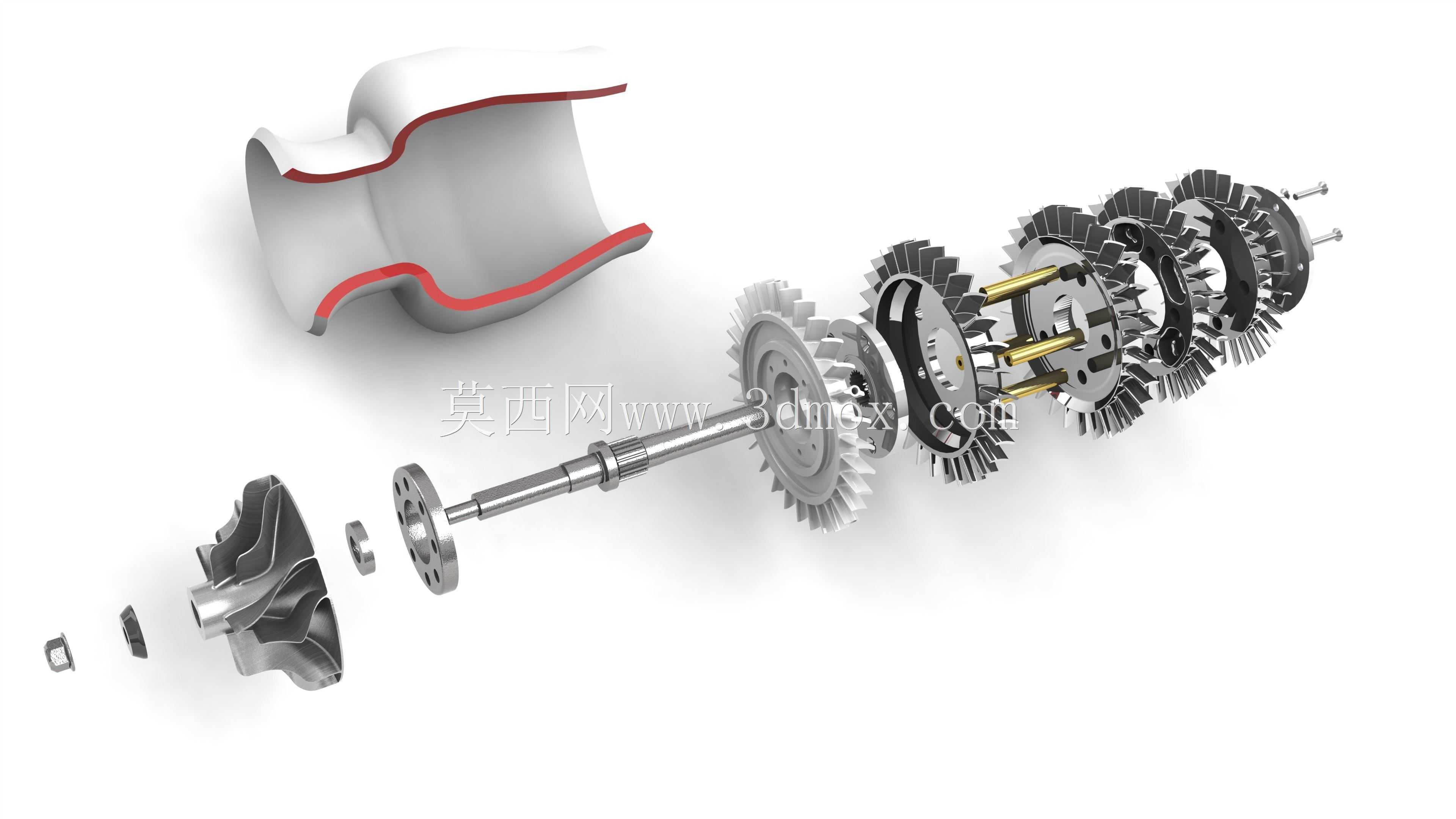

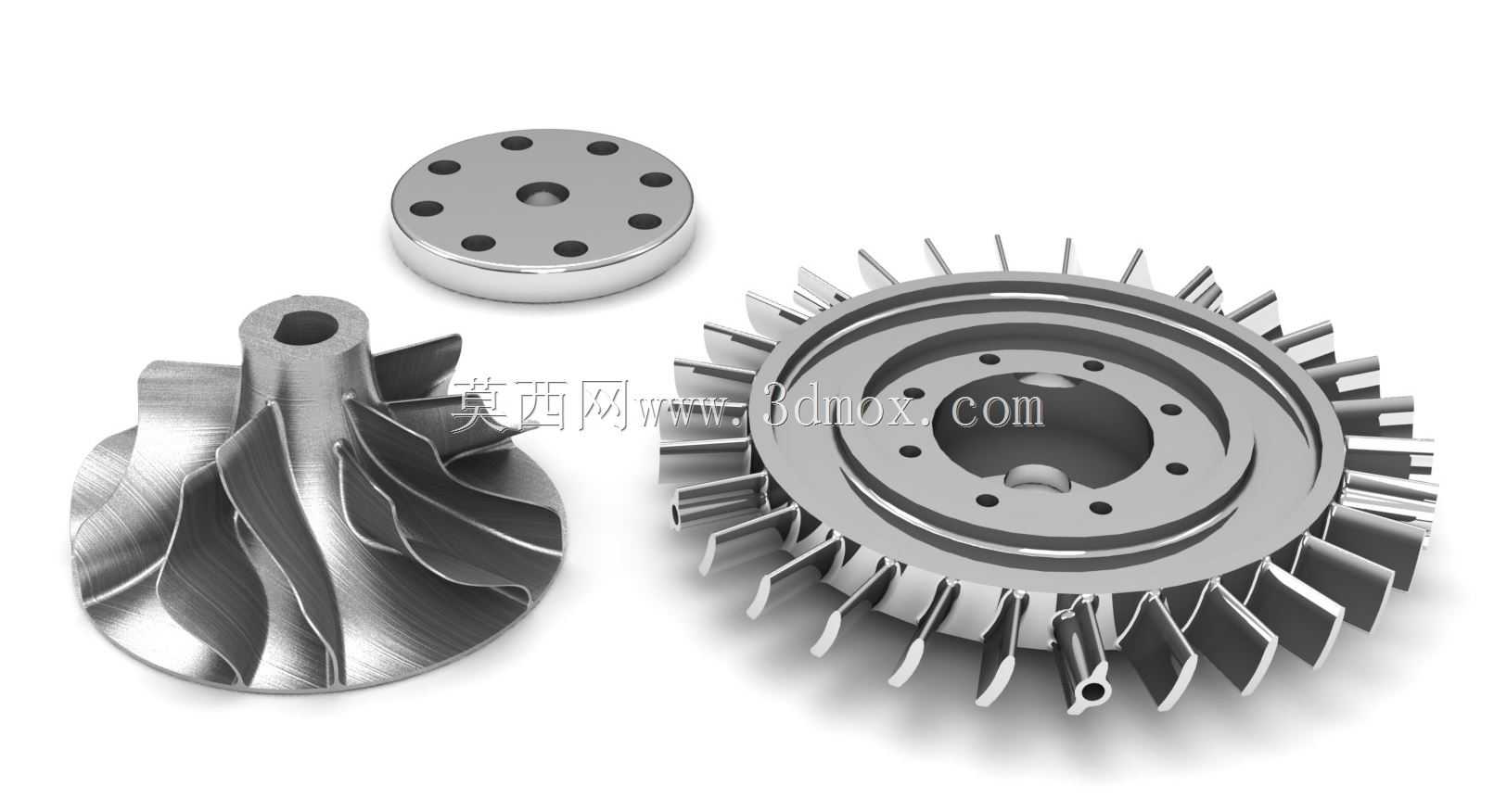

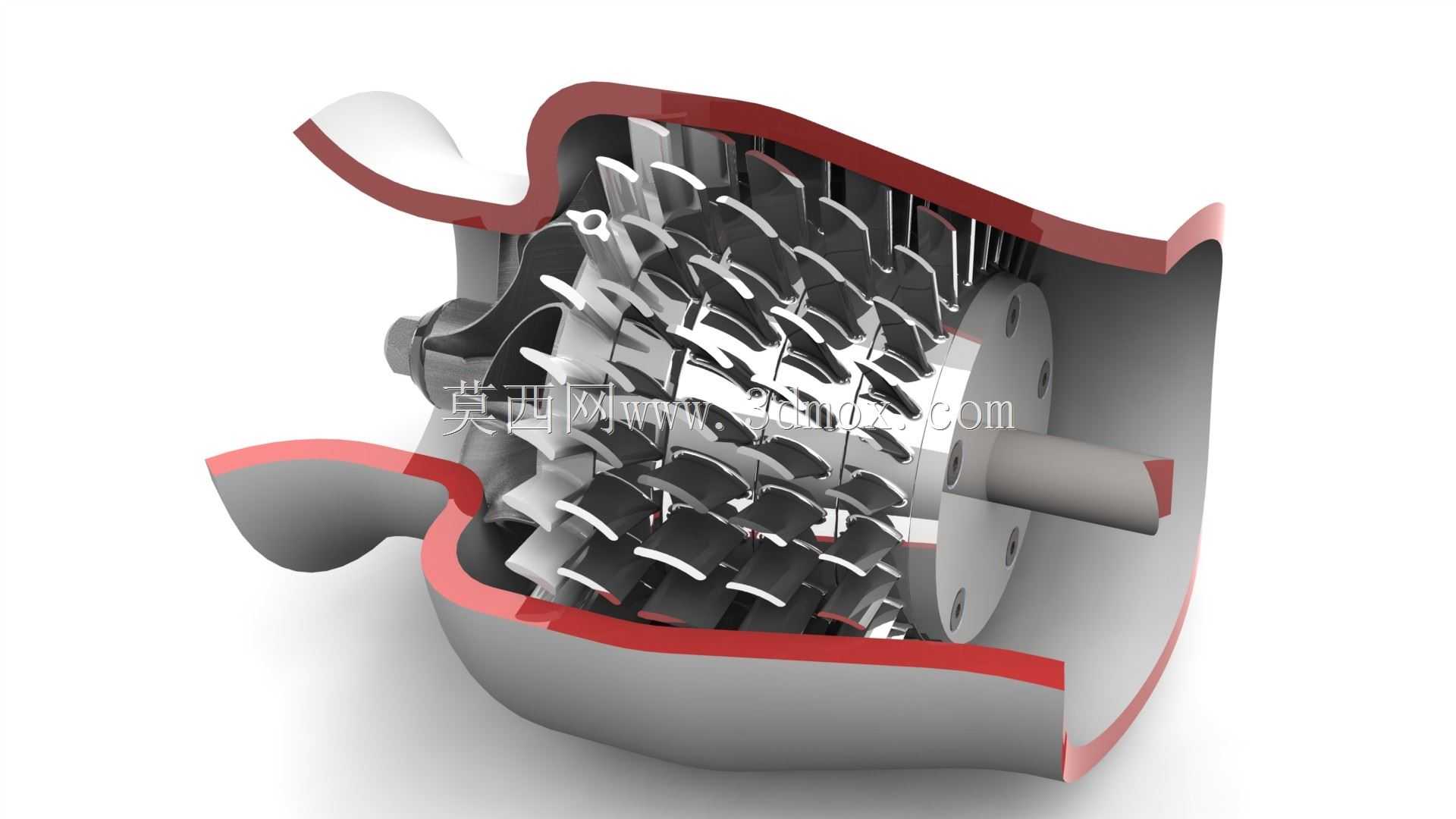

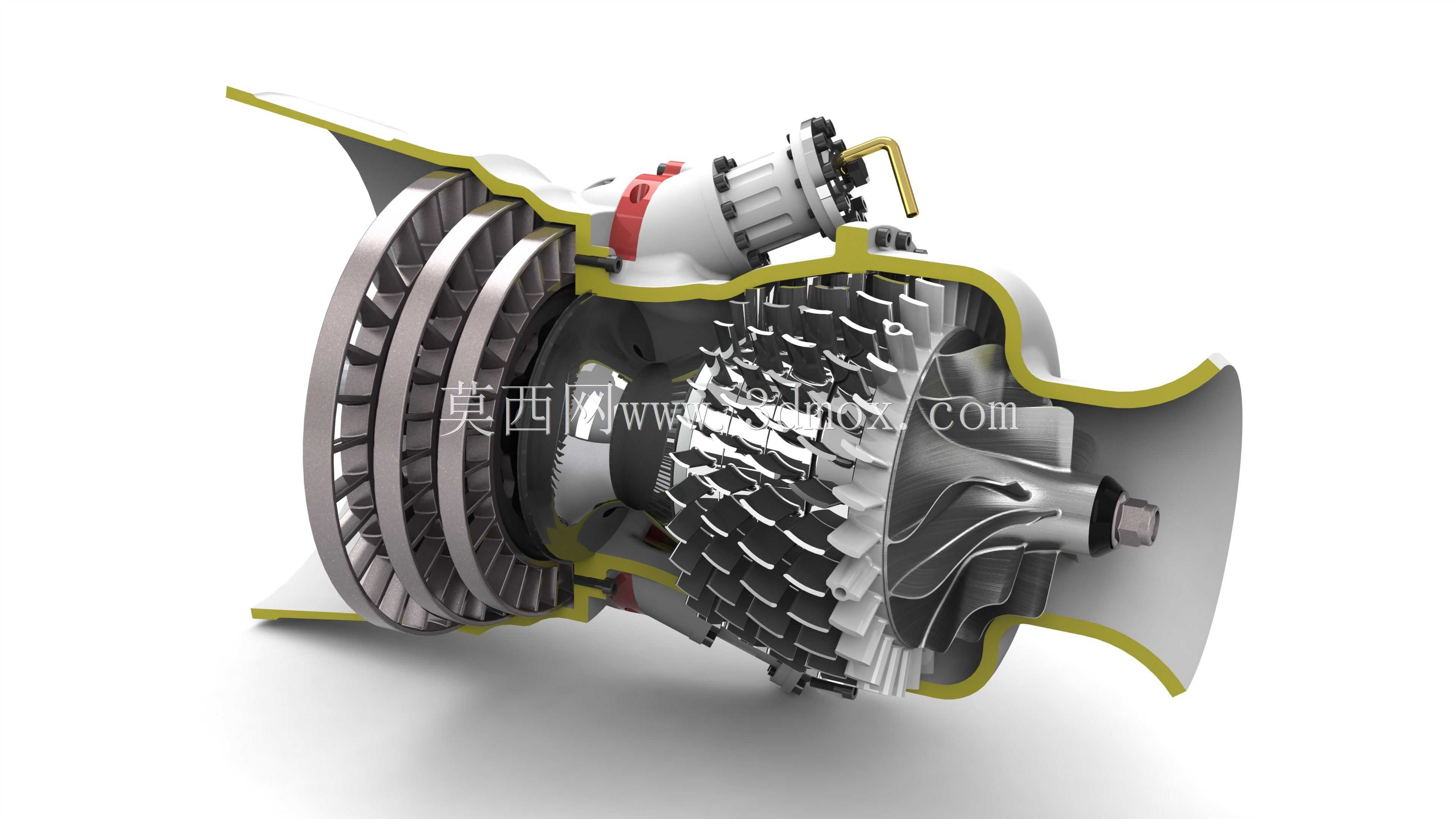

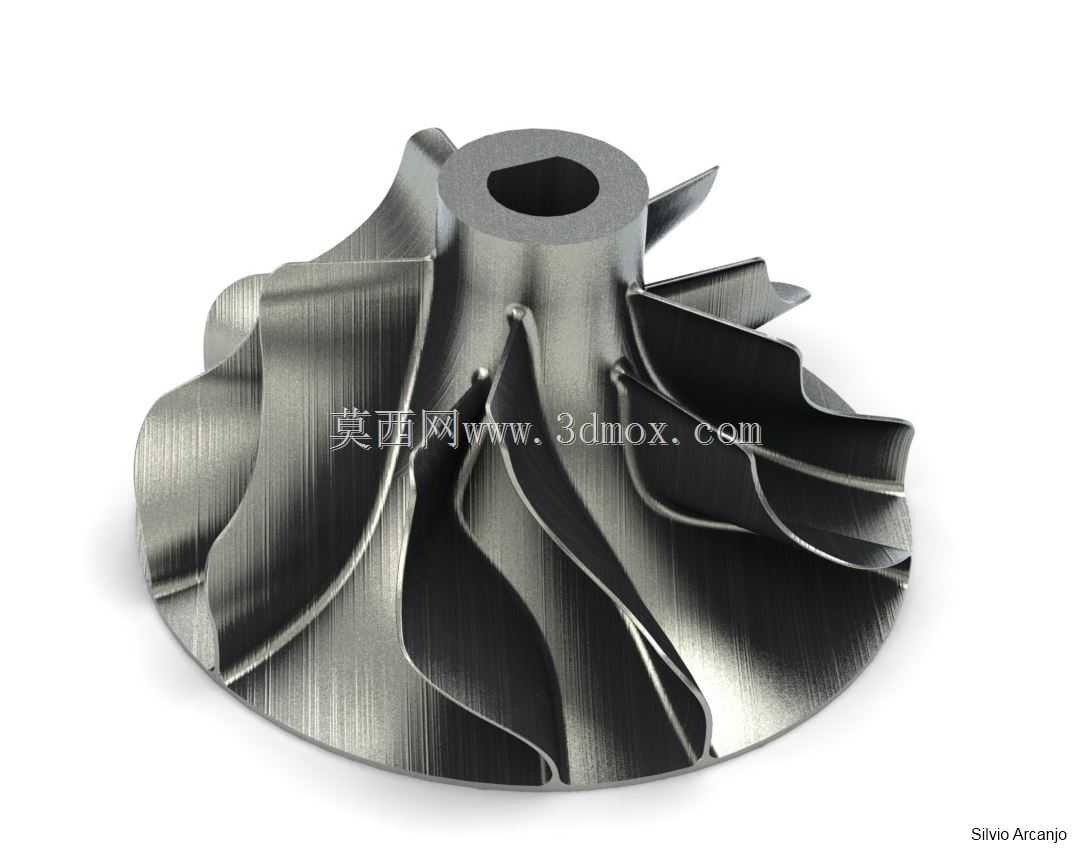

　　从设备实际用途出发，该涡轮单元的核心功能是通过多级压气机组件完成进气压缩，在燃烧室环节完成燃油与高压空气的混合燃烧，高温高压燃气驱动涡轮段做功，一方面带动前端压气机持续运转，另一方面输出轴功率驱动螺旋桨、发电机或者其他负载，整套结构的气路走向从前端进气道开始，经过压气机逐级增压后进入环形燃烧室，燃烧后的高温燃气冲击涡轮叶片做功后从尾喷口排出，数模中完整还原了进气防护网、压气机机匣、附件安装座、燃油管路排布、涡轮段承力机匣的细节结构，每个安装接口的位置、连接形式都做了符合工程实际的还原，没有出现结构干涉、安装空间不足的常识性错误。

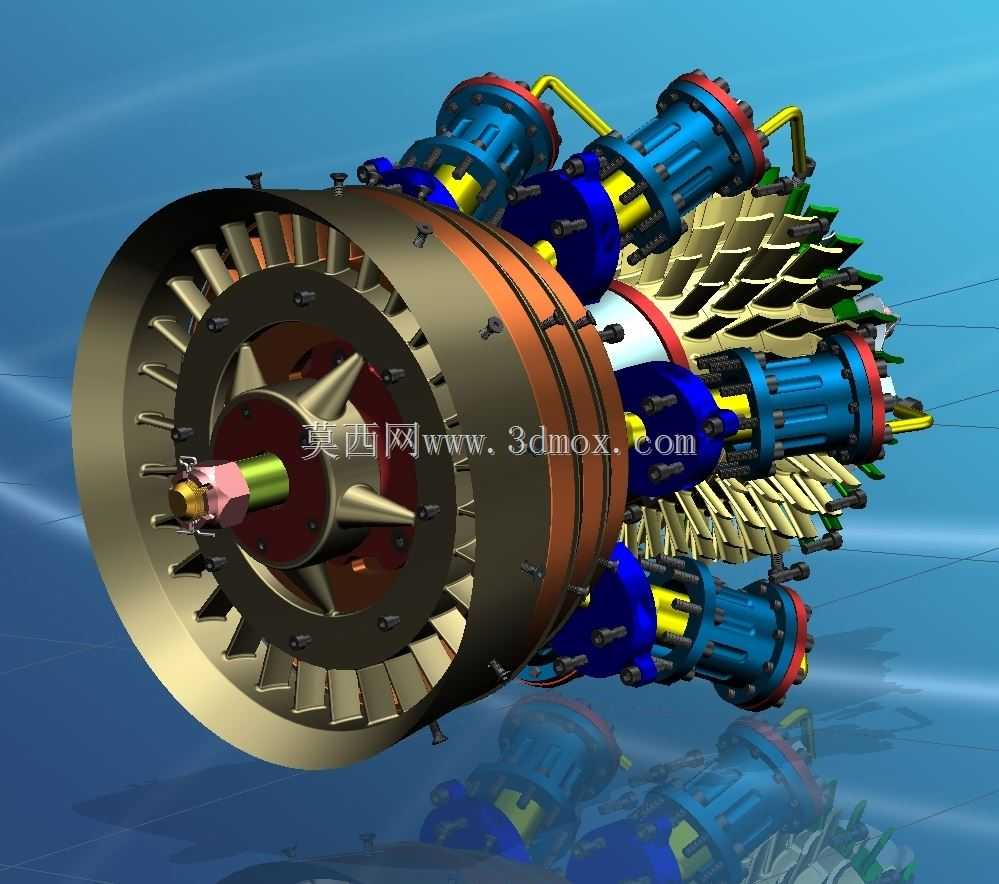

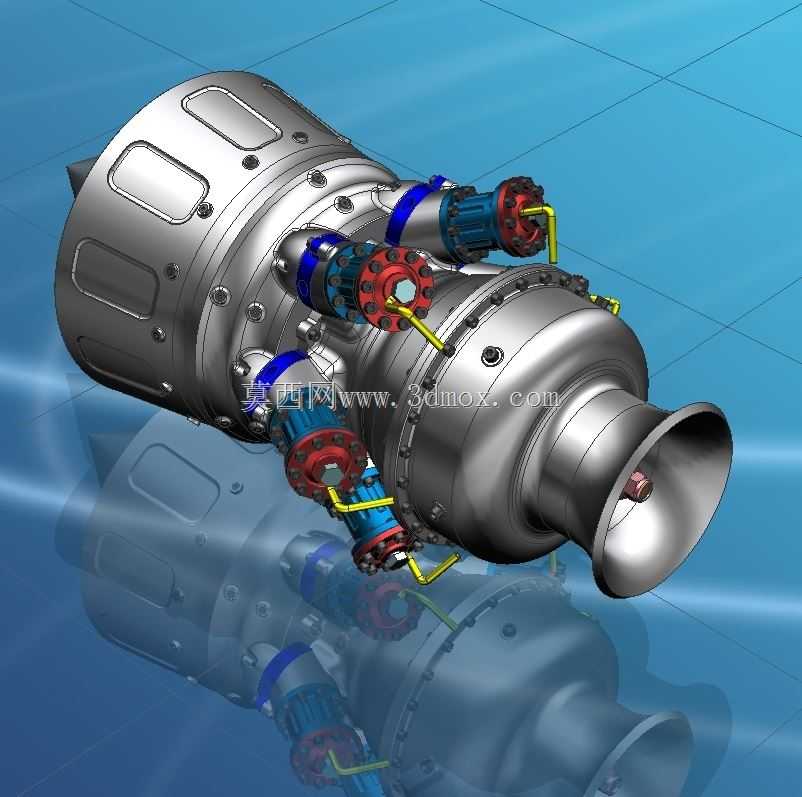

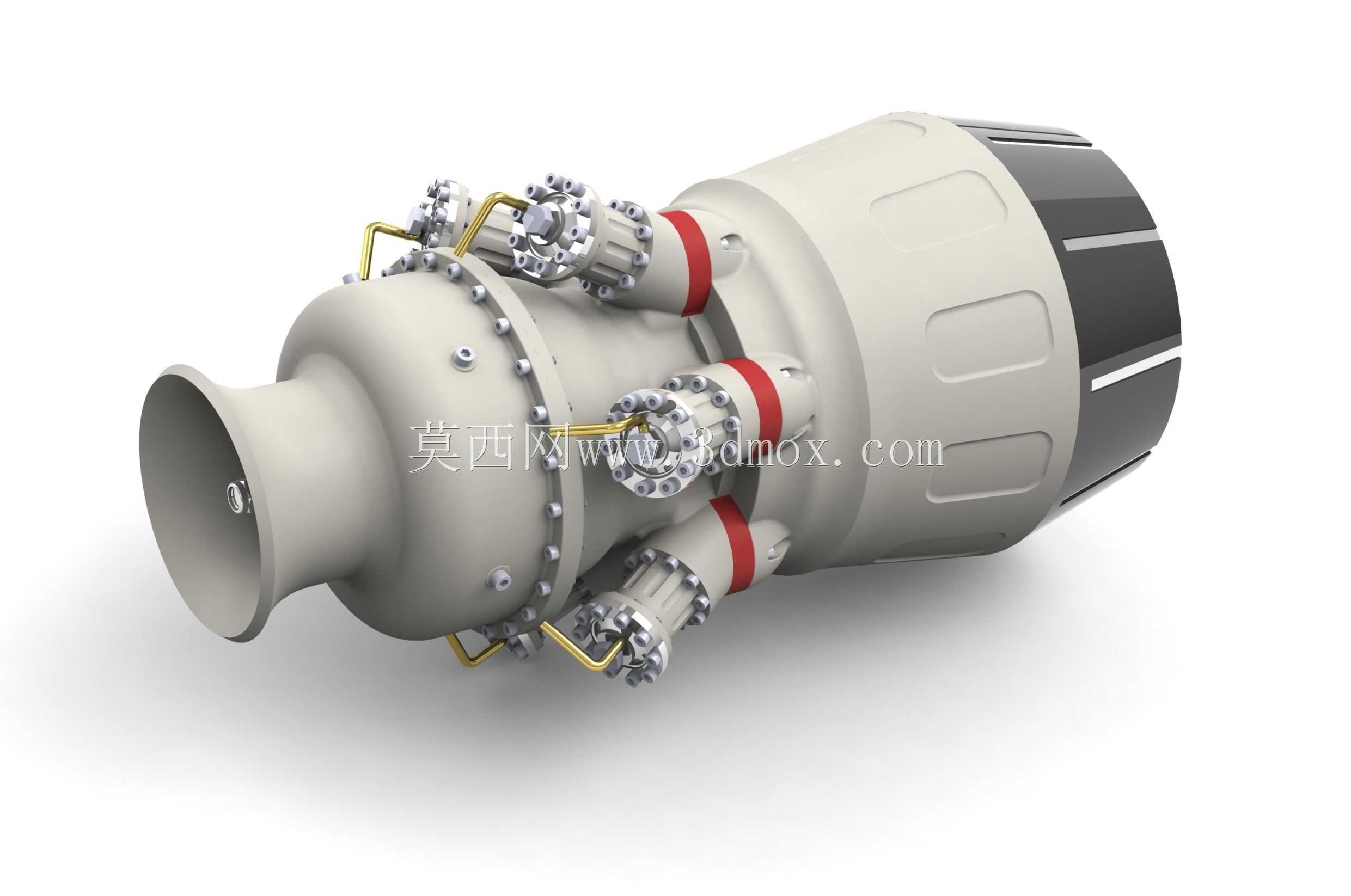

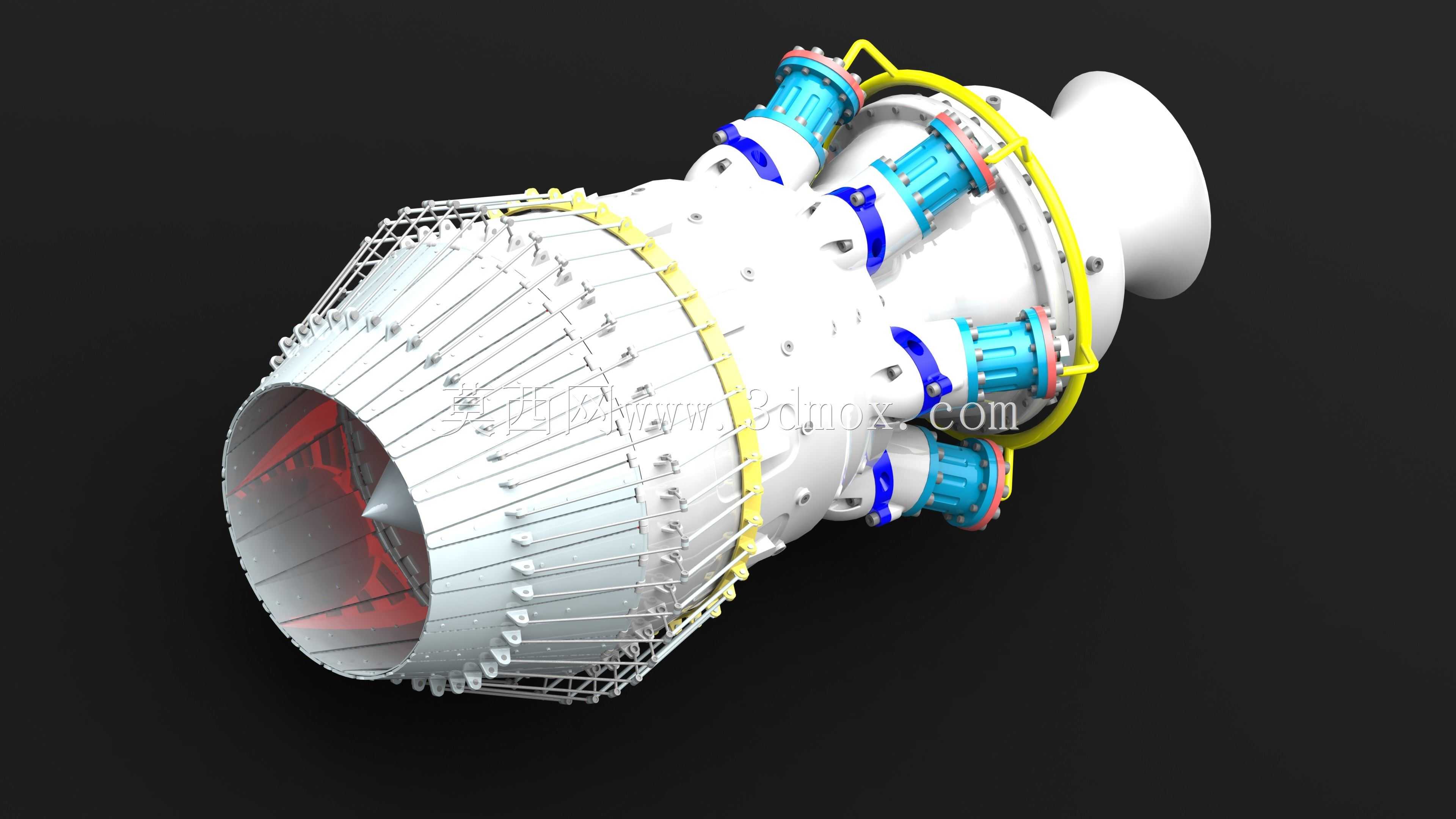

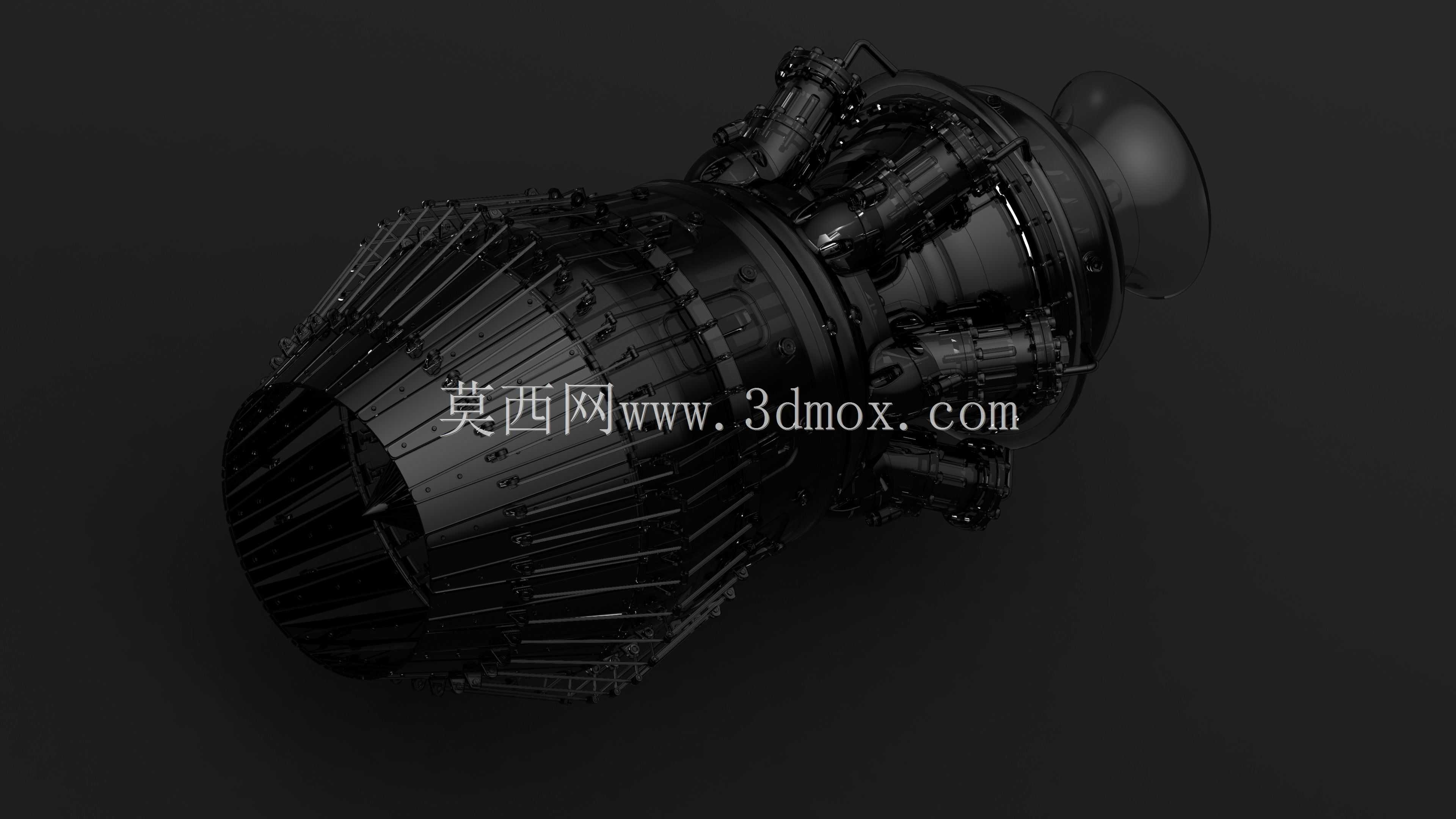

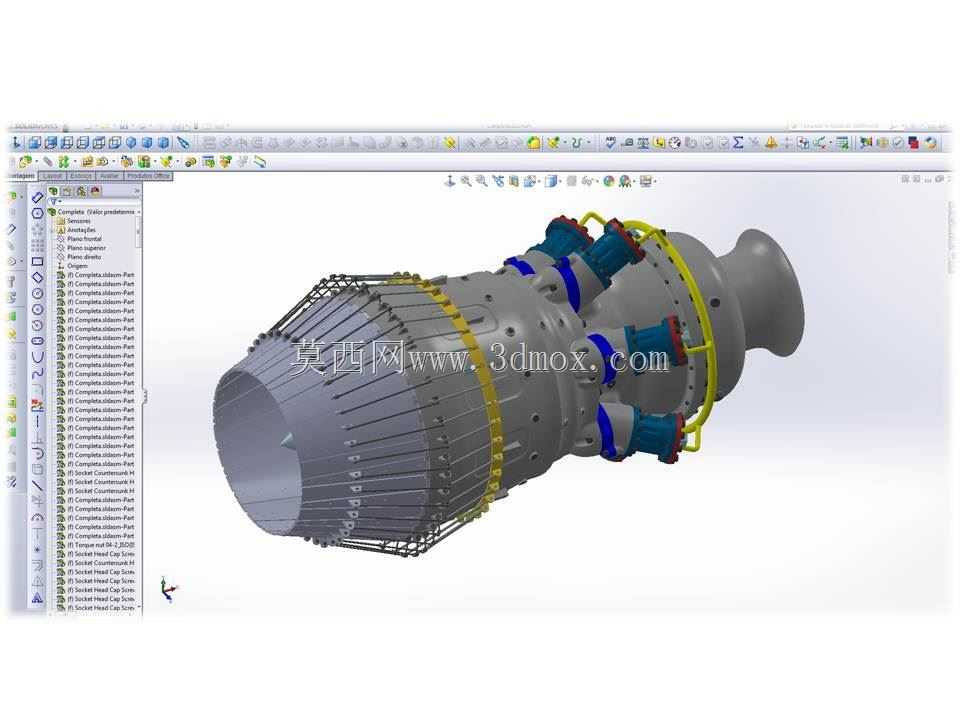

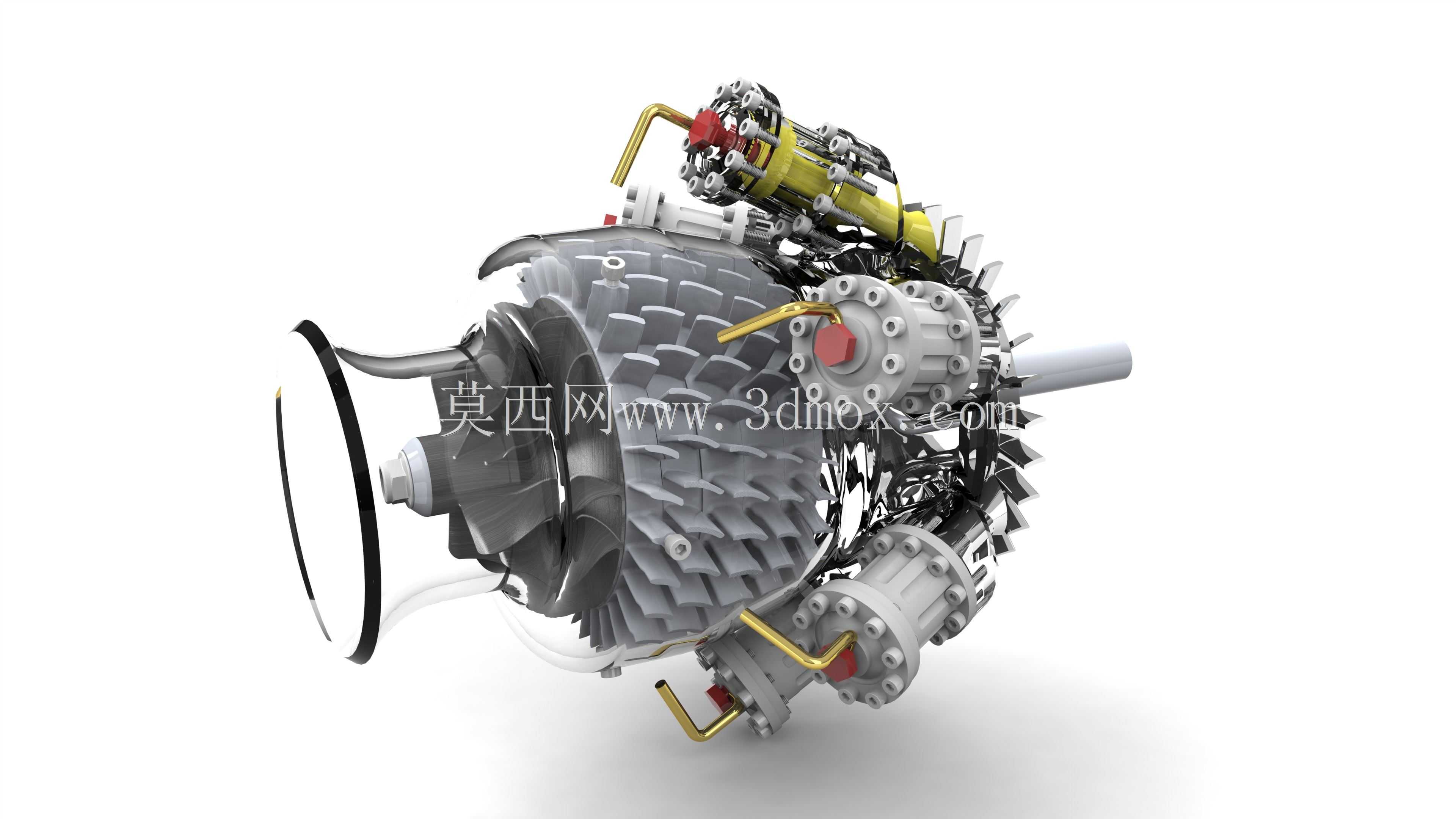

　　在产品功能特性层面，该结构采用了多附件外置的布局方案，数模中呈现的多个蓝色附件安装座，对应实际装备中的燃油泵、滑油泵、转速传感器、启动电机等附属组件，这类附件统一布置在机匣外周的环形安装面上，既能够缩短管路、线缆的排布长度，也能方便地勤人员在不拆解核心机匣的情况下完成附件的检修更换；前端的进气防护网采用了辐条式支撑结构，能够在地面试车、低空飞行阶段阻挡外来杂物进入压气机通道，避免打坏高速旋转的压气机叶片，防护网的支撑筋条做了流线型修型，尽可能降低进气阻力，减少进气紊流对压气机工作效率的影响。机匣部分采用了分段式连接设计，不同功能段的机匣通过法兰边配合螺栓连接，相邻机匣段之间设计了定位止口，保证装配阶段的同轴度要求，降低旋转组件的运转振动，黄色的环形管路对应实际装备中的引气管路或者防火密封管路，沿着机匣外周布置，通过管卡固定在机匣的安装凸台上，管路的弯曲半径都符合航空液压、气动管路的设计规范，没有出现过小弯曲半径导致的管路应力集中问题。

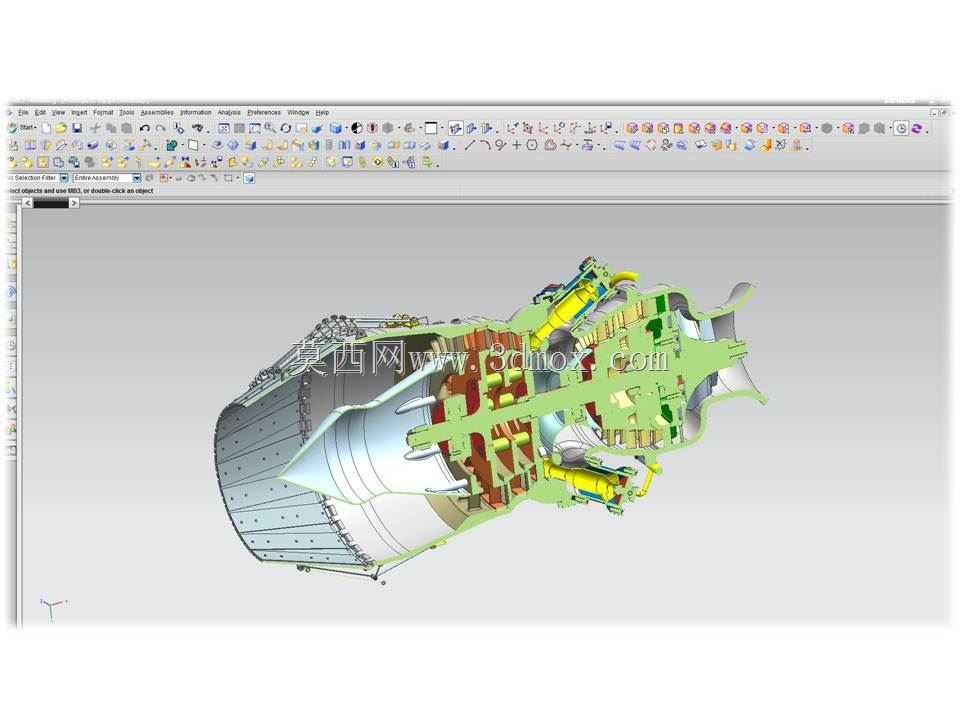

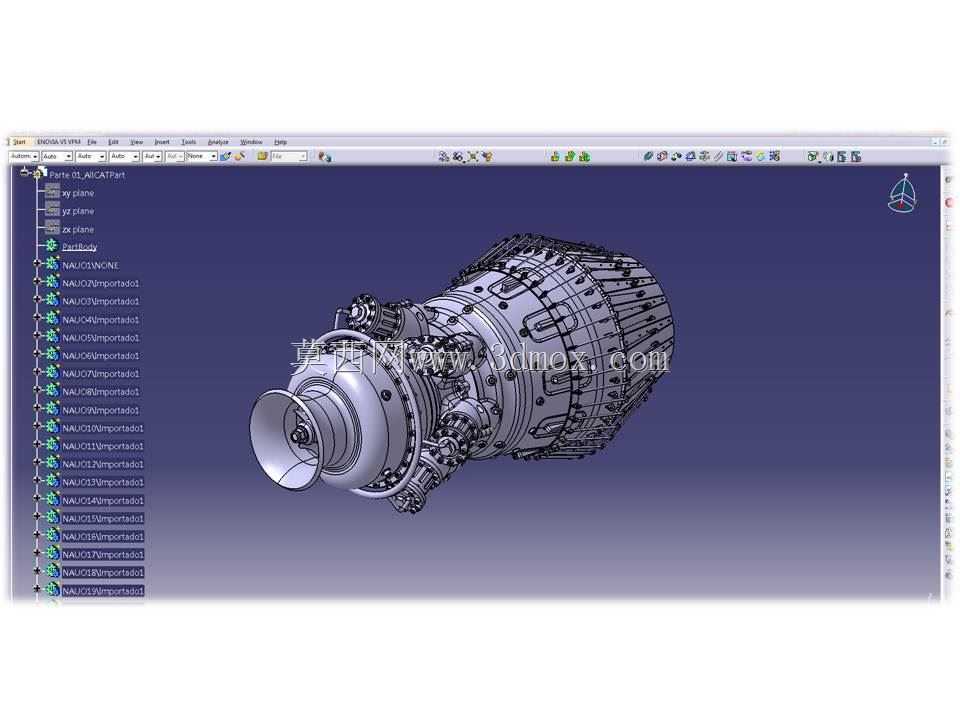

　　从设计思路来看，该结构的建模逻辑完全遵循航空涡轮动力的常规设计流程，先确定核心机的轴线作为整机的装配基准，再依次完成压气机转子、涡轮转子、承力轴的旋转组件建模，之后围绕旋转组件完成各段机匣、燃烧室壳体的静态结构设计，最后在机匣外周完成各类附件、管路、线缆支架的布置，整个建模过程中严格控制各组件的装配间隙，旋转件与静止件之间预留了符合热膨胀要求的工作间隙，避免热态运转过程中出现碰磨故障；附件的安装位置都预留了足够的扳手操作空间，符合航空装备的维修性设计要求，不需要拆解周边大尺寸组件就能完成单个附件的拆装更换。

　　在外形尺寸与安装边界方面，该涡轮单元采用轴向进气、轴向排气的布局形式，整机的最大外径位于附件安装段，安装时需要预留对应外周附件的拆装空间，前端进气道的安装法兰、后端输出轴或者排气段的连接法兰尺寸都符合同级别动力单元的通用接口规范，能够直接对接标准的进气道、排气喷管或者负载连接机构；整机的重心位于轴线中段的承力机匣位置，安装节的布置对应重心位置的承力凸台，能够将工作过程中的振动、载荷均匀传递到安装架上，避免出现附加弯矩影响轴承的使用寿命。需要注意的是，该数模作为结构参考使用时，需要根据实际的工况参数调整叶片的翼型、机匣的壁厚、材料选型，数模中呈现的结构尺寸、连接形式可以作为方案阶段的参考，正式工程应用时还需要完成强度校核、气动仿真、热变形计算等一系列验证工作，确保结构在额定工况下的可靠性。
