80x80规格冷却器防护结构设计

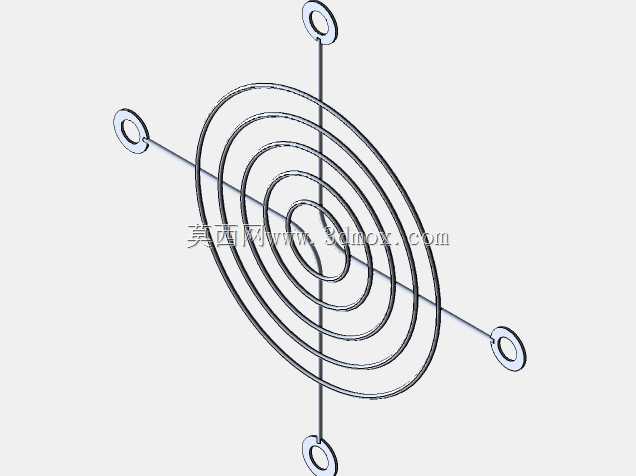

　　在工业传感检测、小型换热单元的配套安装场景中，冷却器的外露管路与换热芯体很容易受到现场磕碰、飞屑冲击或是外力拉扯造成损坏，这款适配80x80安装边界的冷却器防护结构，正是针对这类小尺寸冷却单元的防护需求设计的。从结构形态上看，主体采用同心环形的金属丝/薄壁金属圈排布，环形结构本身不会阻挡冷却器的进出风通路，气流可以顺着环间间隙顺畅流通，完全不会额外增加冷却风阻，避免防护结构影响冷却器本身的换热效率。四个方向延伸出的带安装孔固定支耳，分别对应上下左右四个方位，安装时可以根据现场布线、周边构件的干涉情况灵活选择固定点位，不需要额外调整周边管线走向，支耳上的通孔适配常规的M3-M4规格紧固件，和常规设备安装面的固定孔位兼容性很强。

　　设计之初就考虑到了小尺寸冷却器的安装空间限制，整体外轮廓严格控制在80x80的方形边界内，不会超出冷却器本身的安装投影范围，在紧凑的设备内腔、传感模块集成安装位里，不会和周边的电路板、接线端子、相邻传感单元产生空间干涉。环形的防护筋条采用等间距排布，从中心向外逐层扩大直径，既可以在正面形成完整的防护覆盖面，阻挡直径大于环间隙的异物直接撞击冷却器芯体，又能在受到侧向冲击力时，通过环形结构的形变吸收部分冲击能量，避免冲击力直接传导到冷却器的薄壁换热结构上造成漏液、散热片变形等问题。和常规的平板冲孔式防护罩相比，这种同心环结构的重量更轻，对于对安装负载有严格要求的小型传感配套设备来说，不会给安装基座带来额外的负重负担，

　　同时环形结构没有尖锐的边角，安装维护过程中不会划伤操作人员的手部或是刮破周边的线缆绝缘层。在实际配套应用中，这类防护结构多用于小型工业传感器配套的冷却单元、精密电控柜内的微型换热模块、小型气动系统的后置冷却器上，这类场景里冷却器本身尺寸小、安装空间紧凑，周边往往密布接线与其他精密元件，过大的防护结构会挤占走线空间，而这款防护件的尺寸刚好匹配80x80规格的方形冷却器，安装后和冷却器本体贴合度高，不会出现突出的结构件勾挂线缆的问题。四个方向的固定支耳采用和环体一体成型的结构，没有额外的焊接拼接点位，长期在设备振动环境下使用不会出现支耳脱落、焊缝开裂的问题，支耳的安装孔位和冷却器本体的固定孔位同轴设计，

　　安装时可以直接和冷却器共用固定螺栓，不需要在安装面上额外打孔，大幅降低现场安装的加工工作量。环体的截面采用圆形截面设计，气流流经环体时的紊流更小，相比方形截面的防护筋条，不会在冷却器进风面形成明显的涡流区，能保证冷却器进风的均匀性，避免局部进风不足导致冷却效率下降。在结构强度校核阶段，针对常见的现场冲击场景做了适配，环体的材质选用常规的冷拔钢丝或是不锈钢薄壁线材，在受到一般的工具磕碰、安装过程中的意外撞击时，环体可以产生小幅弹性形变卸力，不会出现断裂或是永久变形顶到冷却器芯体的情况，同时环形的排布方式也方便日常维护时的灰尘清理，压缩空气可以顺着环间缝隙直接吹到冷却器散热片上，不会像密纹防护网那样容易积灰堵塞、需要频繁拆洗。
