多层折返式建筑楼梯三维结构设计

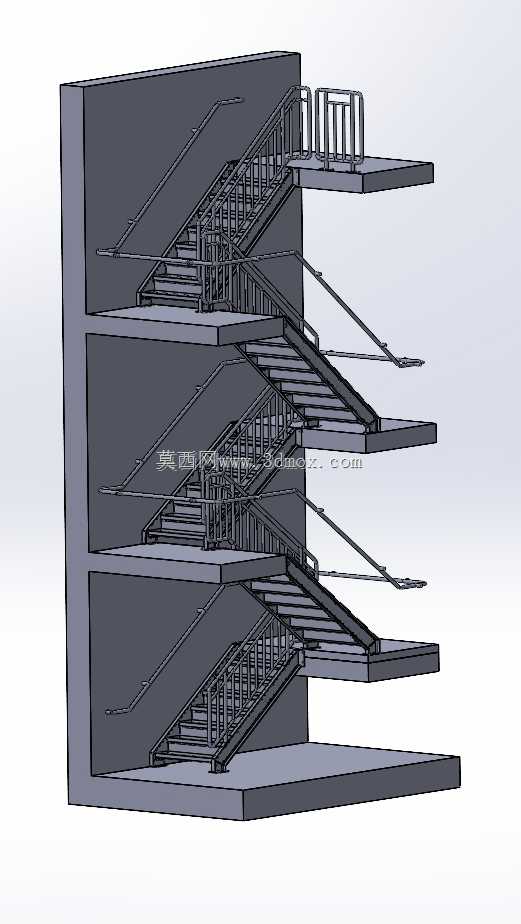

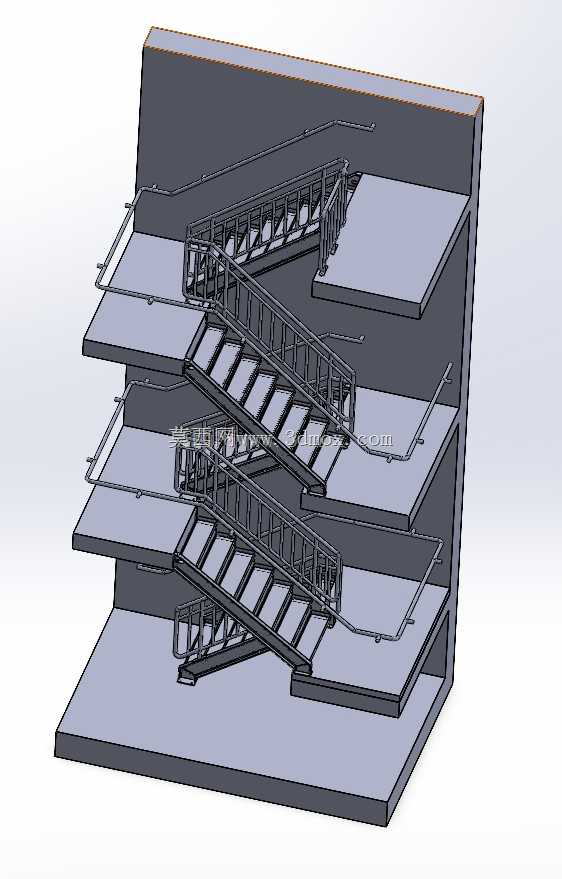

　　在民用建筑、工业厂房的竖向交通体系设计中，折返式楼梯是兼顾空间利用率与通行效率的核心构件，本次呈现的多层三跑折返楼梯结构，可直接适配四层通高的建筑竖向交通需求，在常规层高3米的建筑场景下，单跑梯段的水平投影长度控制在4.2米左右，梯段净宽预留1.2米的通行空间，满足双人并行与日常小件物品搬运的通行要求。从实际使用场景来看，这类楼梯既可以应用于多层民用住宅的户内夹层交通，也可适配工业厂房的操作平台连通、商业建筑的消防备用通道等场景，设计过程中优先考虑了通行的安全性与结构的合理性，梯段踏步的高度统一设置为150mm，踏面宽度设置为280mm，完全符合人体工程学的步幅适配要求，避免上下通行时出现磕绊、步幅不适的问题。

　　结构设计层面，整个楼梯采用墙体侧承与梯段梁结合的受力形式，楼梯侧边与建筑墙体做刚性连接，每跑梯段的端部都设置了与楼层平台齐平的休息平台，休息平台的深度与梯段净宽保持一致，避免通行至转角处出现空间局促的问题。扶手部分采用圆管弯折成型的连续结构，扶手高度设置为距踏步前缘900mm，在梯段转角处做平滑过渡处理，没有突出的尖锐棱角，同时扶手立杆的间距控制在110mm以内，防止人员意外跌落，符合建筑安全防护的强制要求。

　　从安装边界来看，整个楼梯结构的总宽度为1.5米，包含侧边墙体的安装预留位，总高度适配9米的四层通高空间，水平方向的总占用长度为5.1米，宽度方向占用2.8米的建筑空间，在前期建筑方案设计阶段，可直接将该结构模型导入建筑整体装配环境中，核对楼梯与周边梁柱、门洞、管线的位置干涉情况，避免后期施工出现结构冲突。梯段板的厚度设置为100mm，采用钢筋混凝土等效结构建模，在三维模型中已经预留了梯段与平台梁的连接节点，安装时可直接将梯段端部的预埋构件与平台梁的预留钢板做焊接固定，无需额外做节点的二次切割调整。

　　设计过程中特意规避了常规楼梯模型容易出现的踏步尺寸不统一、扶手转角不连续、平台净空不足的问题，每一段梯段的踏步数都做了均等划分，三跑梯段分别对应10级踏步，从底层到第一个休息平台、休息平台到第二个休息平台、第二个休息平台到顶层平台的提升高度完全一致，避免上下楼时出现步幅突变的情况。在梯段与墙体的连接位置，模型中预留了20mm的安装调节间隙，可适配现场施工时的墙体尺寸误差，降低现场安装的调整难度。另外，楼梯的最下端与地面的连接位置，设置了预埋的固定脚，可直接与建筑地面的预埋钢板做连接，保证整个楼梯结构的整体刚性，避免人员通行时出现结构晃动的问题。

　　对于结构设计从业者来说，该模型可直接作为建筑竖向交通设计的参考母版，根据实际项目的层高、净宽要求调整梯段长度、踏步数量与扶手高度，无需从零开始搭建梯段、扶手、平台的基础结构，能大幅缩短方案阶段的建模时间。在做建筑疏散验算时，也可直接提取模型中的梯段宽度、平台深度、踏步参数，快速核算疏散通行能力，核对是否满足建筑防火设计的相关要求。模型中所有的结构部件都做了独立的实体划分，后续如果需要调整栏杆样式、梯段材质，可直接对对应部件做参数修改，不会影响整体结构的装配关系。
