墨西哥水泥厂生产作业设备三维建模

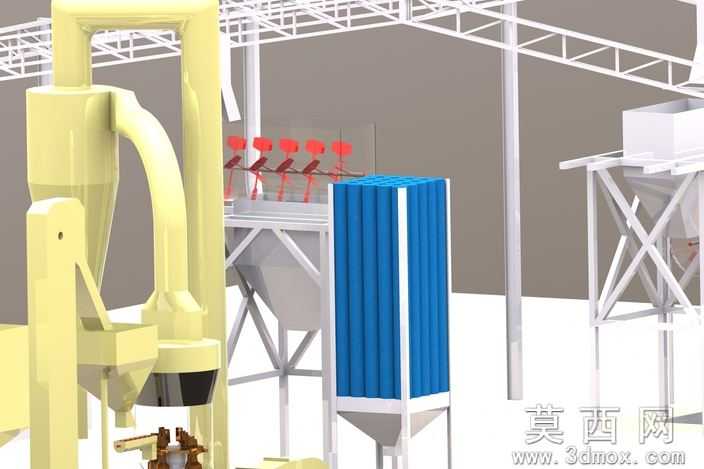

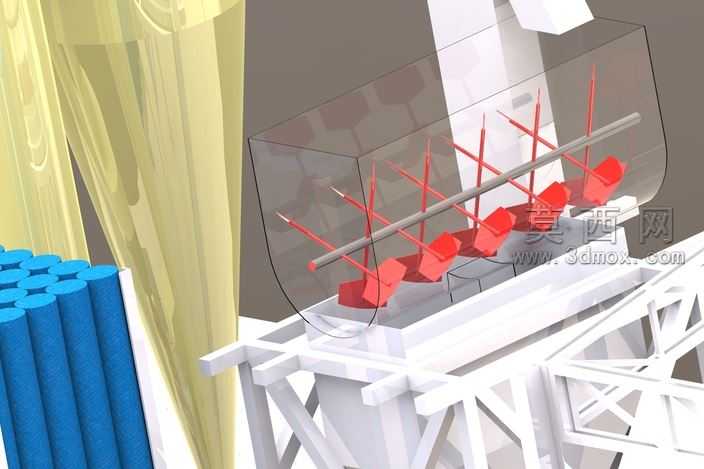

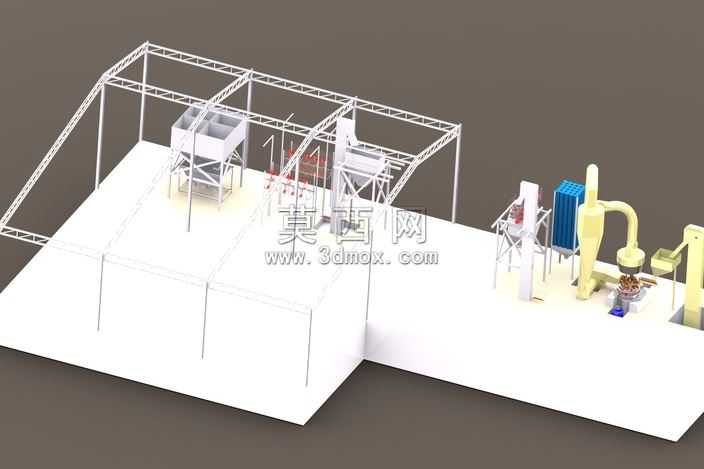

本三维模型围绕墨西哥埃莫西约地区水泥生产商的核心生产作业装置展开设计，采用SolidWorks完成全参数化建模，完整还原了水泥生产环节中物料处理与工位排布的核心结构。建模过程中首先对生产装置的支撑框架进行参数化搭建，采用桁架式支撑结构，通过等边角钢型材的阵列排布与焊接节点的精准还原，保证支撑结构的力学合理性，框架部分的每一处连接节点都按照实际工业安装标准预留了螺栓装配位，可直接导出工程图纸用于生产参考。装置上部的物料处理单元采用半透明防护壳体设计，建模时通过曲面拉伸、抽壳命令完成壳体构建，半透明材质的渲染参数调整为低透明度磨砂亚克力质感，既可以清晰展示内部的作业组件排布，又还原了实际生产中防护壳的安全防护属性。内部的红色作业工位组件采用实体建模方式，通过多工位线性阵列排布，每个工位的拨料杆件都设置了独立的旋转自由度参数，可模拟实际生产中物料拨送、规整的作业动作，杆件与工位底座的连接部分还原了铰接结构，可直观展示部件的活动范围。装置左侧的蓝色圆柱物料存储单元采用圆柱阵列建模，还原了棒状生产物料的整齐堆叠状态，材质渲染为哑光工业塑料质感，与旁边的米黄色柔性防护帘形成材质对比，防护帘采用曲面褶皱建模，通过纹理贴图还原帆布材质的垂坠褶皱效果，增强模型的真实感。整体模型的材质分配严格遵循工业设备的实际材质属性：支撑框架采用哑光喷塑白钢材质，金属粗糙度参数设置为0.6，金属度0.8，还原工业钢结构的喷涂质感；内部作业组件采用高饱和度红色烤漆材质，粗糙度0.3，突出核心作业部件的视觉辨识度；物料存储单元采用深蓝色工程塑料材质，粗糙度0.5，符合工业物料存储件的材质特征。建模过程中对所有部件进行了干涉检查，确保各活动部件在模拟运动过程中无碰撞、无结构冲突，整体装配逻辑遵循从下到上的实际安装流程，从底部支撑框架到中部作业平台，再到上部防护壳体与内部作业组件，每一个子装配体都保留了完整的约束关系，可直接用于生产流程演示、设备结构教学以及厂区布局规划参考，完整还原了水泥生产环节中该工位的真实设备形态与结构逻辑。
