工业用双飞轮传动破碎机设备模型

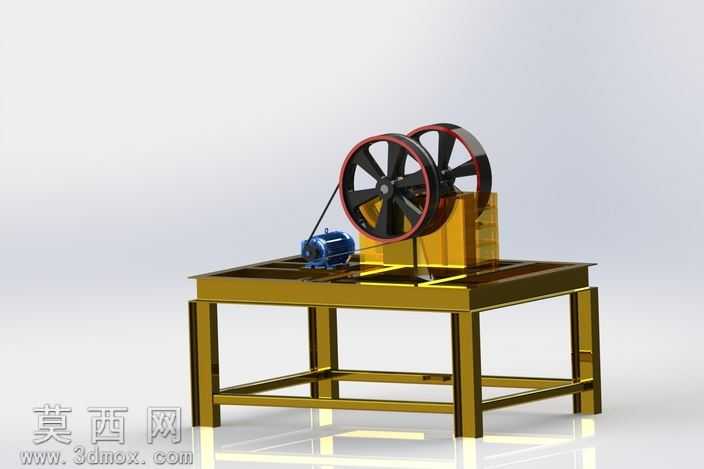

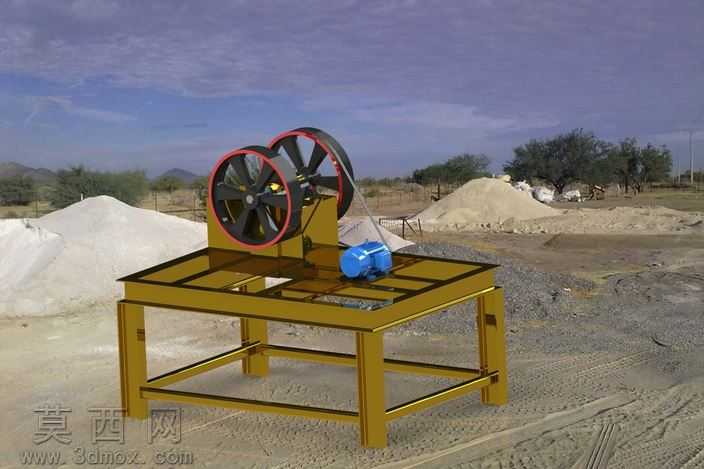

本模型为工业破碎作业场景设计的破碎机设备三维建模成果，建模阶段严格遵循机械设计规范完成整体结构搭建，首先完成底部支撑机架的建模，采用方管型材拼接的框架式结构，通过三维软件的焊件模块生成标准型材构件，精准还原型材拼接处的焊接连接结构，机架底部设置平整的支撑脚结构，保证整体设备放置的稳定性，机架台面采用加厚钢板设计，为上部破碎机构与动力单元提供稳固的安装基准。动力单元部分还原了工业异步电机的完整结构，包含电机壳体、接线盒、输出轴端、安装底座等细节，电机通过安装螺栓固定在机架台面一侧，通过带传动结构与上部破碎主机连接，建模时精准还原了带轮的安装位置、传动带的张紧角度，保证传动路径的合理性。破碎主机部分为模型核心结构，设置了双飞轮结构，飞轮采用辐条式设计，轮缘做加厚处理以储存转动惯量，飞轮通过转轴与破碎腔内部的动颚结构连接，破碎腔采用厚重的钢板焊接结构，腔体内部预留了物料破碎的作业空间，进料口与出料口的结构尺寸符合常规破碎作业的物料流通需求。渲染阶段采用写实工业渲染方案，机架部分赋予金色金属漆材质，还原工业设备常用的金属防护涂层质感，通过调整材质的粗糙度与反射参数，表现出金属漆面的细腻光泽与轻微的环境反射效果；飞轮部分采用黑色主体搭配红色轮缘的配色，还原工业飞轮的经典涂装，材质设置为铸铁质感，表现出铸铁件表面的细微颗粒感与哑光金属特性；电机部分赋予蓝色工业电机漆材质，还原标准工业电机的外观配色，传动带采用黑色橡胶材质，表现出橡胶材质的哑光质感与轻微弹性特征。整体场景采用影棚级柔光布光，通过主光源、补光源与轮廓光的搭配，清晰展现设备各部分的结构层次与材质细节，地面设置柔和的反射效果，突出设备的立体感与工业质感。设计过程中充分考虑了设备的实际作业逻辑，双飞轮的设计能够有效储存转动能量，降低电机的负载波动，带传动结构能够在过载时起到缓冲保护作用，机架的框架结构在保证支撑强度的同时减少了材料用量，整体结构布局紧凑合理，各部件的安装位置、连接关系均符合实际工业破碎机的设计规范，可用于破碎设备的结构展示、教学演示、方案汇报等场景。
