工业印刷机柔性版裁切刀组结构

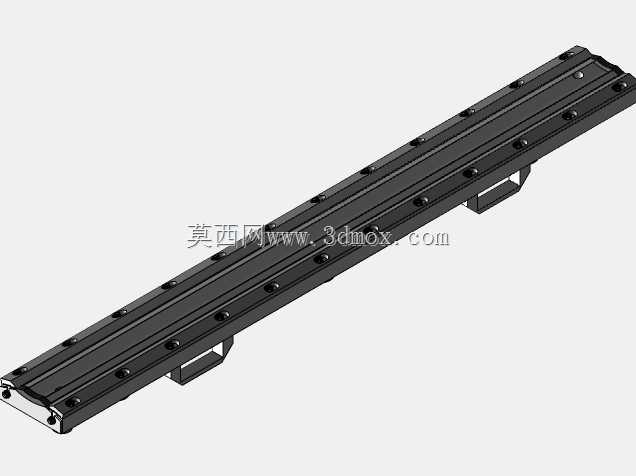

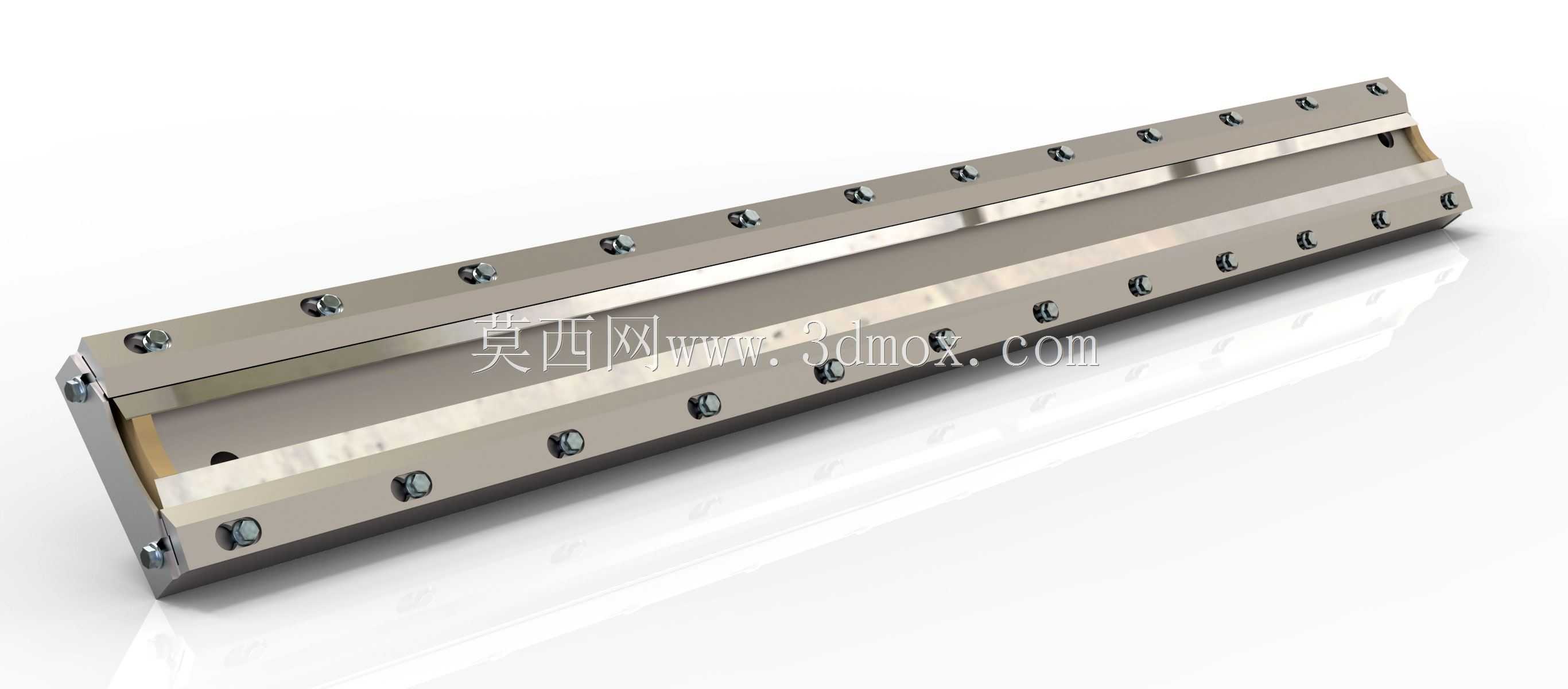

　　在软包装印刷、标签轮转印刷、瓦楞纸预印这类连续走料的柔性版印刷产线里，这类长幅裁切刀组是决定印品边缘精度、避免毛边连料的核心执行部件，很多刚接触印刷设备结构设计的工程师容易把它当成普通长条刀片处理，实际落地的时候才会发现，刀体的刚性、刀片的夹持精度、安装基准的一致性，每一项都会直接影响高速走料下的裁切稳定性。从结构设计逻辑来看，这款刀组采用的是分体式夹持结构，主体刀身采用长条形合金结构钢加工成型，整体做了发黑防锈处理，沿刀身长度方向等距布置的内六角紧固螺钉，是用来压紧分体式压条，把超薄的高速钢刀片牢牢固定在刀身的定位槽内，这种设计的好处是刀片磨损后只需要松开螺钉更换刀片即可，不需要整体更换刀体，能大幅降低产线的耗材更换成本。

　　做这类长幅刀组建模的时候，首先要卡准的是安装边界尺寸：刀身的总长度要匹配对应印刷设备的最大走料幅宽，两端的安装定位面要和设备上的刀架安装槽做公差配合，通常安装基准面的平面度要求控制在0.02mm以内，不然锁紧安装螺钉之后刀身会出现翘曲，直接导致整幅裁切压力不均，出现局部切不断、局部刀片崩口的问题。刀身上的螺钉孔位采用等距排布，间距是根据压条的刚性来计算的，间距过大的话压条中间位置会出现压紧力不足，刀片在高速裁切的时候会出现窜动，间距过小又会增加不必要的加工成本，还会削弱刀身的整体刚性。实际应用场景里，这类刀组通常是成对使用，一把作为定刀固定在机架上，一把作为动刀配合偏心调节机构实现微量进刀，

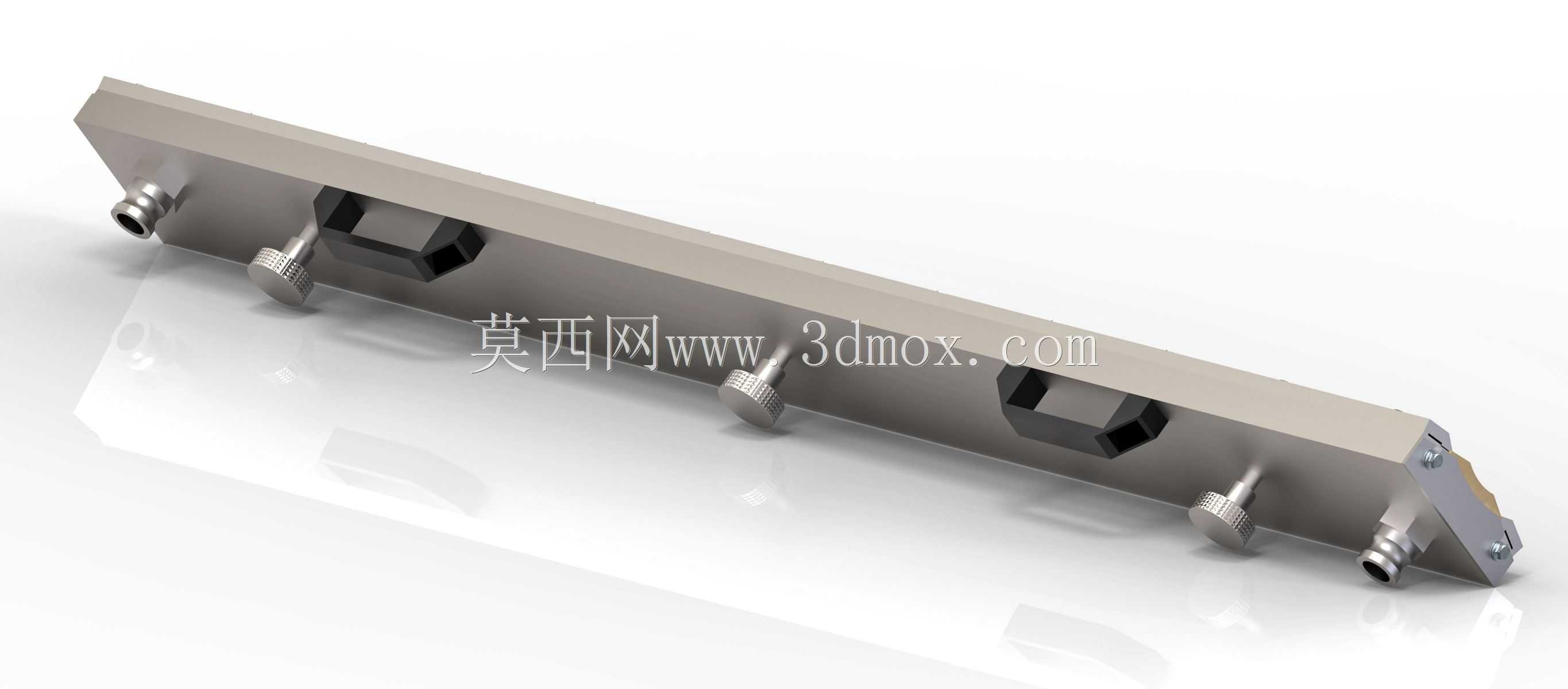

　　两刀之间的剪切间隙要根据被裁切材料的厚度来调整，比如裁切0.1mm左右的薄膜类材料时，间隙要控制在0.005-0.01mm之间，裁切较厚的卡纸类材料时间隙要适当放大，这就要求刀身的刀片安装槽和基准面的平行度公差足够小，不然调整间隙的时候会出现一端间隙合适、另一端间隙过大或过小的问题。很多新手工程师在建模的时候容易忽略刀身的减重和应力释放设计，这类长条形零件如果整体采用实心结构，加工过程中很容易因为内应力导致变形，这款刀组的背部就做了阶梯式的减重槽设计，既可以减轻刀组整体重量，降低动刀往复动作的驱动负载，也能在加工过程中更好地释放材料内应力，减少热处理后的变形量。刀片的定位槽设计成开口式结构，压条和刀身的配合面做了轻微的斜面处理，

　　螺钉锁紧的时候压条会产生微量的弹性变形，把刀片紧紧抵在定位槽的基准面上，保证刀片刃口的直线度。在三维建模过程中，要特别注意螺钉孔的沉头深度要统一，保证所有螺钉锁紧后头部都不高出刀身表面，避免安装的时候和周边的防护罩、走料导辊产生干涉。另外刀身两端的倒角处理也不是随意做的，端部的圆角和倒角是为了安装的时候避免刮伤操作人员，同时也能防止走料过程中材料边缘被刀身端部的锐角勾住，导致断料停机。从设备选型的角度来说，这类刀组的刚性直接决定了设备能适配的裁切速度，刀身截面的惯性矩计算要满足最高运行速度下的动刚度要求，避免高速裁切的时候刀身产生共振，导致裁切面出现锯齿状毛边。很多印刷设备厂在做同系列不同幅宽的机型时，会把这类刀组做成模块化结构，只需要调整刀身的总长度和螺钉孔的数量，其余的压条、刀片、紧固件都可以通用，这样就能大幅减少零部件的种类，降低加工和备件管理的成本。建模的时候还要注意安装孔的位置要和对应机型的安装基准完全匹配，通常安装孔会设计成长圆孔形式，方便安装的时候微调刀组的前后位置，来调整和对辊之间的平行度。
