两极直流无刷风扇电机结构设计

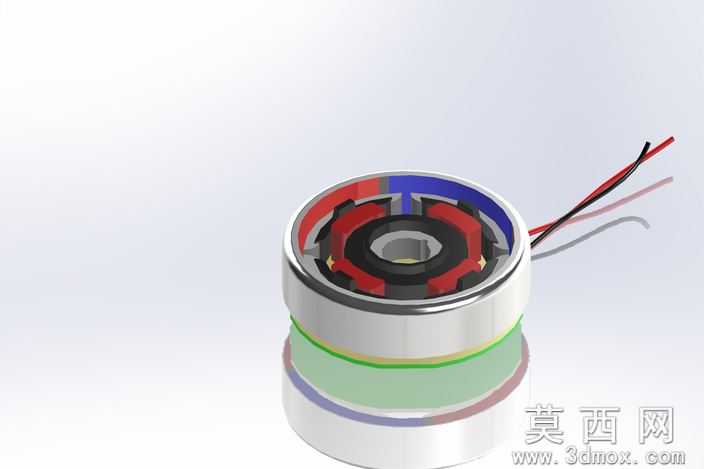

本作品为两极直流无刷风扇电机的三维建模设计，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循直流无刷电机的实际生产装配逻辑，对电机各组成部件进行1:1比例还原，确保各零件间的装配公差符合行业通用设计标准。建模阶段首先搭建电机的整体装配基准坐标系，从核心的定子组件开始构建，精准还原两极定子的铁芯结构、绕组排布形态，对绕组的分层绕制结构做了细致的几何表达，还原绕组与定子槽位的贴合关系，确保定子部分的电磁结构空间符合12-24V直流无刷电机的设计参数。随后完成转子部分的建模，还原环形永磁体的磁极分布、转子外壳的金属薄壁结构，以及转子与中心转轴的配合结构，对转轴的定位台阶、轴承安装位的尺寸做了精准约束，还原转子转动部分的动平衡结构特征。在外观与结构细节上，完整还原了电机的上下端盖结构、出线端的引线排布，对红黑供电引线的走线形态、出线位置的防护结构做了写实建模，同时还原了电机内部各绝缘层、密封环的分层结构，清晰展示电机内部的气隙间距、各部件的装配层级关系。渲染阶段采用写实材质渲染方案，为金属外壳赋予哑光金属材质，为永磁体、绕组、绝缘部件分别赋予对应的差异化材质，通过光影调整清晰区分不同部件的材质属性，同时通过半透明渲染效果展示电机内部的隐藏结构，让观看者可以直观看到定子与转子的配合关系、绕组的排布位置。设计过程中充分考虑该类电机用于散热风扇的应用场景，在结构设计上优化了部件的空间占比，在保证两极电机电磁性能的前提下压缩电机轴向厚度，适配小型散热风扇的安装需求，同时对各部件的连接结构做了装配可行性验证，确保建模完成的各零件可以满足实际装配的干涉检查要求，完整呈现了12-24V供电规格两极直流无刷风扇电机的完整结构形态，可用于该类电机的结构展示、教学演示以及前期设计方案验证。
