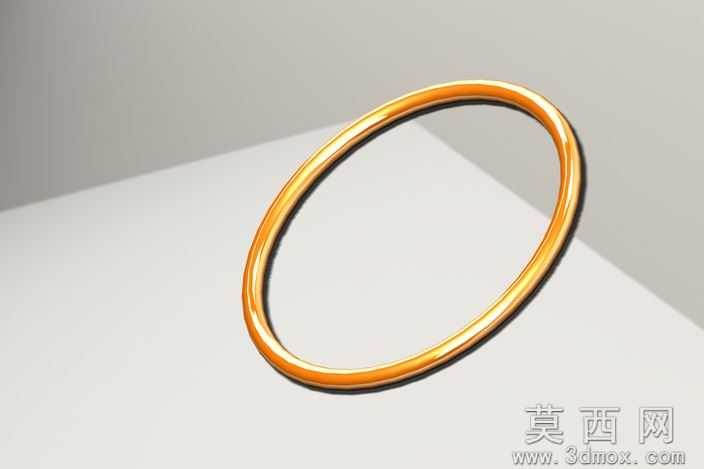

金属质感O形密封圈三维结构模型

本模型为标准规格O形圈的三维数字化模型，对应规格为Di25、S3，建模过程严格遵循密封件的尺寸规范，首先在SolidWorks软件中选定前视基准面，绘制O形圈的中心环形路径，路径直径严格匹配25mm的内径参数，随后在垂直于环形路径的基准面上绘制直径3mm的圆形截面轮廓，通过扫描特征完成基础实体的构建，全程保证截面与路径的垂直约束，避免扫描过程中出现截面扭转、形变的问题，确保环形结构的圆度与截面尺寸精度。建模完成后对模型进行外观材质与渲染设置，选用金属质感的抛光金色材质，调整材质的反射率、粗糙度参数，模拟金属镀层表面的高光反射效果，同时搭建简洁的双光源渲染场景，主光源从侧上方45度角投射，打出环形件的立体轮廓与表面高光，辅助光源从另一侧补光，弱化阴影区域的死黑问题，最终渲染出的模型呈现出光滑亮泽的金属质感，清晰展现O形圈的环形闭环结构与均匀的截面形态。在结构设计上，该O形圈模型为等截面闭环环形结构，无额外拼接缝隙、凸台或凹槽特征，整体结构规整对称，截面直径全程保持一致，环形路径无偏移、变形，完全符合O形密封圈的标准结构特征，可用于密封结构的装配模拟、工况演示等场景。建模过程中对特征进行了全参数化约束，所有尺寸均关联全局变量，后续若需要调整内径、线径参数，只需修改对应变量数值即可快速生成新规格的O形圈模型，无需重新绘制草图与搭建特征，大幅提升了模型的复用性。渲染阶段还调整了场景的环境贴图，选用柔和的室内环境HDRI贴图，让金属表面的反射更加自然真实，避免出现生硬的反射光斑，同时开启环境遮蔽效果，让环形件与承载平面的接触位置呈现自然的阴影过渡，提升整体渲染图的真实感与层次感，清晰直观地展现O形圈的外观形态与结构特征。
