三腿可调式支撑顶升支架结构设计

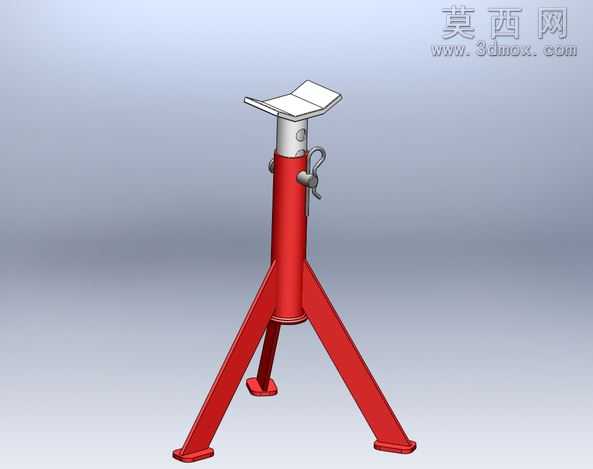

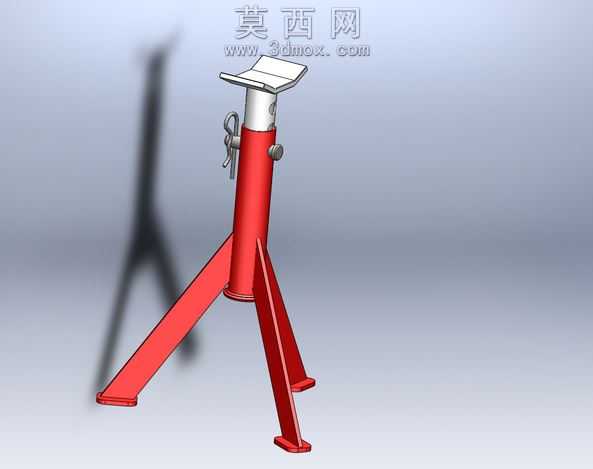

本作品为三腿结构的可调顶升支撑支架，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工与装配的公差规范，对每一处配合结构都做了干涉校验，确保各部件可顺利完成装配动作。模型主体分为三个核心结构部分，分别是三脚支撑底座、竖向伸缩立柱、锁止调节机构。三脚支撑底座采用120度均匀分布的支腿结构，每根支腿与竖向主套筒之间设置加强筋结构，提升底座的抗倾覆能力与承重稳定性，支腿末端做了平面贴合处理，保证支架放置时与支撑面的接触面积充足，避免承重时出现滑移或局部压强过大的问题。竖向伸缩立柱采用圆形截面杆结构，柱身沿轴向等距开设定位孔，用于配合锁止机构实现高度档位调节，立柱顶端设置承载端结构，可适配不同的被支撑物件接触面，避免承重时出现应力集中。锁止调节机构采用插销搭配弹性锁钩的组合结构，插销可穿过主套筒与立柱的定位孔完成高度锁定，侧边的弹性锁钩采用弯折金属线材结构建模，既可以防止插销意外脱出，也能在需要调节高度时快速解锁，操作逻辑符合手动支撑工具的使用习惯。材质渲染方面，主支撑套筒与支腿结构采用饱和度较高的蓝色金属漆材质，模拟工业支撑工具的漆面防护效果，伸缩立柱采用明黄色工程警示配色，清晰区分活动部件与固定底座，锁止插销与锁钩采用黄铜色金属材质，还原五金配件的金属质感，整体渲染效果清晰区分不同功能部件，结构辨识度高。设计思路上，这款三腿支撑支架主打轻量化便携承重场景，相比传统四腿支撑结构，三腿设计可以自适应不平整的放置地面，不会出现支腿悬空的问题，同时多档位的高度调节可以覆盖不同的支撑高度需求，锁止机构的设计兼顾了操作便捷性与使用安全性，整体结构无复杂异形部件，加工难度低，适合小批量生产制作，可用于车辆维保、重物临时支撑、设备安装调平等多种作业场景，建模过程中对所有活动部件都做了运动仿真验证，确保高度调节、锁止解锁的动作流畅无卡滞，各受力部位的结构厚度都经过承重验算，满足额定承重下的强度要求。
