螺旋传动式机械千斤顶顶托结构设计

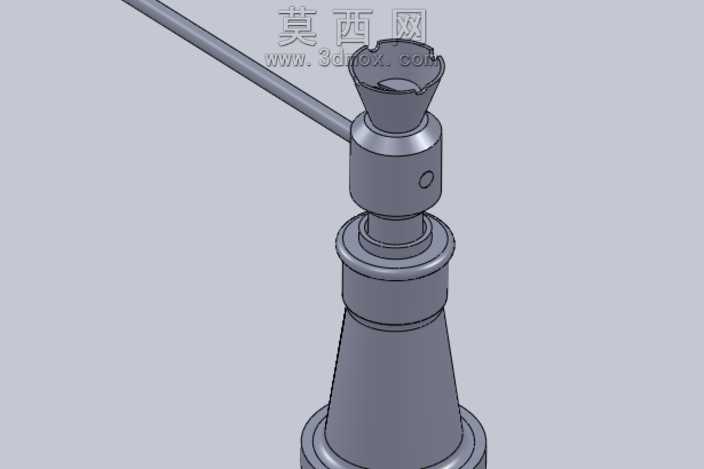

本作品为螺旋千斤顶的顶托核心结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先拆分各功能零件完成独立建模，再通过配合约束完成整体装配校验。建模阶段针对顶托的承力凹面、丝杠传动段、锁紧定位孔、锥形基座等关键结构，均采用精准的尺寸参数驱动，还原螺旋千斤顶顶托的真实结构比例：顶部承托位设计为内凹喇叭口形态，边缘做圆弧过渡处理，可适配不同规格的被顶升工件接触面，避免顶升过程中出现滑脱风险；中部传动段与丝杠配合的柱面做同轴度约束，预留合理的传动间隙，还原螺旋副的运动逻辑；侧部的摇杆插孔做贯通式结构设计，孔位边缘做倒角处理，匹配手动摇杆的插入使用场景；下部锥形基座采用上窄下宽的锥度设计，可均匀分散顶升过程中的轴向载荷，提升结构受力稳定性。材质渲染阶段，整体结构赋予金属合金钢材质效果，通过调整材质的粗糙度、金属度参数，还原机械加工金属件的哑光磨砂质感，对传动配合面、承力接触面做细微的光泽区分，凸显不同功能面的加工特性；摇杆部分赋予深色金属杆材质，与主体结构形成视觉区分，清晰展示手动施力的操作位置。结构设计上严格遵循螺旋千斤顶的工作原理，通过丝杠螺旋副将摇杆的回转运动转化为顶托的直线顶升运动，各零件的装配关系完全符合实际机械装配逻辑，可通过软件的运动仿真模块模拟顶升作业的运动过程，验证结构的运动干涉情况，确保各部件在顶升行程内无卡滞、无碰撞。设计过程中充分考虑手动起重工具的使用特性，在保证结构强度的前提下优化各部位的壁厚尺寸，避免不必要的材料冗余，同时对所有棱边做倒钝处理，还原实际机械产品的安全设计要求，整体模型结构完整，细节还原度高，可用于起重工具的结构教学、设计参考以及虚拟装配演示使用。
