电火花加工用格栅结构EDM电极设计

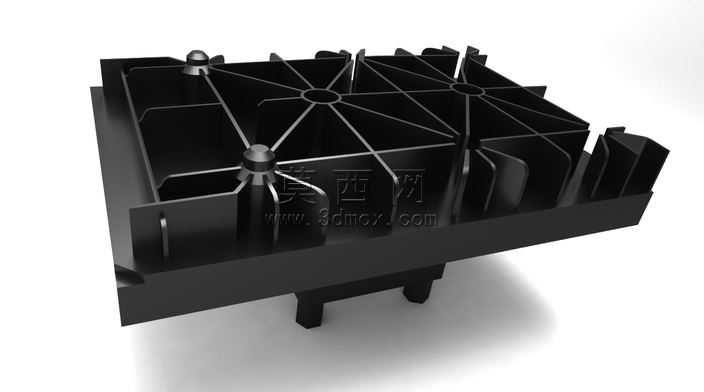

本作品为电火花加工工序专用的EDM电极三维设计模型，整体采用一体化建模思路完成结构搭建，建模过程中严格遵循电火花加工的工艺特性，对电极的放电间隙、损耗预留量做了精准的参数化设定，确保后续加工时的尺寸精度可控。模型主体为格栅式框架结构，通过放射状与正交排布的加强筋组合，在保证电极整体刚性的前提下尽可能降低了电极自重，减少加工过程中电极移位、形变的概率，筋条的交接处做了均匀的圆角过渡处理，避免尖角位置在放电加工时出现电流集中、过度损耗的问题。电极顶部设置了定位凸台结构，与电火花机床的装夹工位完全适配，可实现快速装夹定位，底部的支撑脚结构既可以在电极存放时避免放电工作面磕碰划伤，也能在加工排屑过程中预留足够的冲液空间，保障电蚀产物可以顺利排出加工区域，提升加工表面质量。材质设定上模拟了常用紫铜电极的材质属性，渲染阶段采用哑光金属材质表现，清晰呈现出筋条结构的排布逻辑与各部位的衔接关系，对定位柱、边缘成型位等关键工作部位做了视角突出展示，可直观查看电极的成型轮廓。设计过程中充分考虑了实际生产的加工便利性，所有结构均避免了薄刃、锐角等易损耗结构，各成型面的拔模角度做了统一设定，既满足放电加工的成型要求，也兼顾了电极本身的制造工艺性，可直接用于后续的电极加工生产，适配对应模具型腔的电火花成型工序，能够有效保证模具型腔的加工精度与一致性，减少后续抛光修整的工作量。
