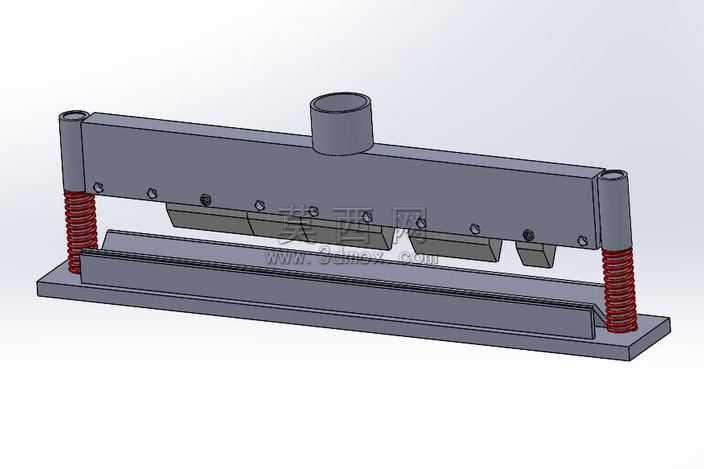

本作品为钣金折弯加工专用的折弯工装三维模型,整体采用立式开式框架结构完成建模,通过三维建模软件完成全零件参数化绘制与总装配合校验,建模过程中严格遵循机械加工公差配合规范,对每一处连接孔位、导向间隙、配合面都做了精准的尺寸约束,确保模型可直接对接生产加工环节的图纸输出需求。模型渲染阶段采用哑光金属材质模拟机架的钢材质感,对两侧复位弹簧做了金属红的氧化表面材质处理,上模的多组折弯冲头、下模的成型槽位都做了边缘倒角的细节渲染,还原真实工装的加工工艺特征,整体渲染光影柔和,清晰展现工装的各部分结构层次。从结构设计来看,工装主体分为上模安装座、下模工作台、两侧导向复位组件三个核心部分:上模安装座顶部设置有驱动连接柱,用于对接压力输出端的动力输入,安装座下方可根据加工需求快速更换不同轮廓的折弯冲头模组,实现不同形状的钣金折弯需求;下模工作台对应上模冲头的位置设置有匹配的成型槽,槽体做了圆角过渡处理,避免折弯过程中划伤钣金工件表面;两侧导向柱上套有高刚度复位弹簧,在冲压行程结束后可驱动上模座自动复位,同时导向柱与上模座的导向套采用高精度间隙配合,保证上下模合模过程中的对位精度,避免出现折弯偏斜、角度超差的问题。设计思路上,该工装摒弃了传统折弯机固定模具的设计逻辑,采用快换式模座结构,用户仅需更换不同的冲头与下模槽块,即可完成平板料折弯成盒型、折边、压筋等多道钣金加工工序,大幅降低小型钣金加工场景的设备投入成本,两侧对称布置的弹簧复位结构也让工装无需额外配置复位驱动部件,整体结构简洁可靠,维护难度低,适配小批量多品种的钣金件加工场景,建模过程中对弹簧的预压缩量、导向柱的行程长度都做了运动仿真校验,确保工装在全行程运动过程中无干涉、卡滞问题,各受力部件的壁厚也根据冲压载荷做了对应加强,保证工装的结构刚性与使用寿命。
