手动针阀机械结构三维设计作品

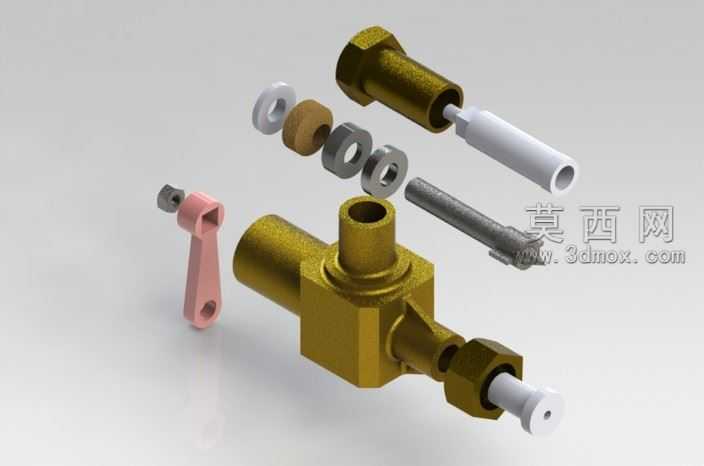

本作品为手动针阀的完整三维结构设计，建模过程中严格遵循机械制图规范与阀门设计的行业标准，对针阀的每一个组成零件都进行了精准的参数化建模，完整还原了手动针阀的装配逻辑与功能结构。建模阶段首先梳理手动针阀的工作原理：该类阀门通过旋转手柄带动阀杆轴向位移，改变阀针与阀座的通流间隙，实现对管路流体流量的精准调节与通断控制，因此建模时优先确定阀体的主体基准，以三通式阀体作为核心装配基体，依次构建内部流道、阀杆安装孔、手柄连接位、接头密封位等关键结构，所有配合面的尺寸公差预留都符合实际机械加工的装配要求。材质渲染环节针对不同零件的实际应用材质做了区分处理：阀体与接头类承压零件采用黄铜材质渲染，还原铜质阀门的金属质感与表面光泽，表面做了轻微的磨砂金属处理，符合工业铜阀的实际加工表面效果；操作手柄采用粉色工程塑料材质渲染，区分金属构件的同时还原手动操作件的非金属材质特征；密封垫片采用棕色橡胶材质渲染，金属垫圈、锁紧螺母采用钢质金属材质，阀杆与调节端构件做了白色工程塑料与灰钢材质的区分，不同材质的光影反射、粗糙度参数都经过反复调试，渲染后各零件辨识度高，装配关系清晰直观。结构设计上完整还原了手动针阀的全部组成构件：包含三通式主阀体、手动操作手柄、锁紧螺母组、密封垫圈组、阀杆组件、进出液接头等全部零件，所有零件都按照实际装配顺序做了爆炸视图展示，能够清晰看到每一个零件的安装位置与配合关系，密封位置的垫片、锁紧结构的螺母都没有遗漏，完全符合手动针阀的实际生产装配逻辑。设计思路上以实用性为核心，所有结构尺寸都参考通用手动针阀的行业标准参数，既保证了模型的外观还原度，也确保结构符合流体控制阀门的功能原理，可作为机械设计教学、阀门结构认知、三维建模练习的参考素材，模型的每一个零件都可单独编辑，能够支持后续的工程图导出、结构改进、虚拟装配验证等拓展使用。
