平面直插式RGB发光二极管三维设计作品

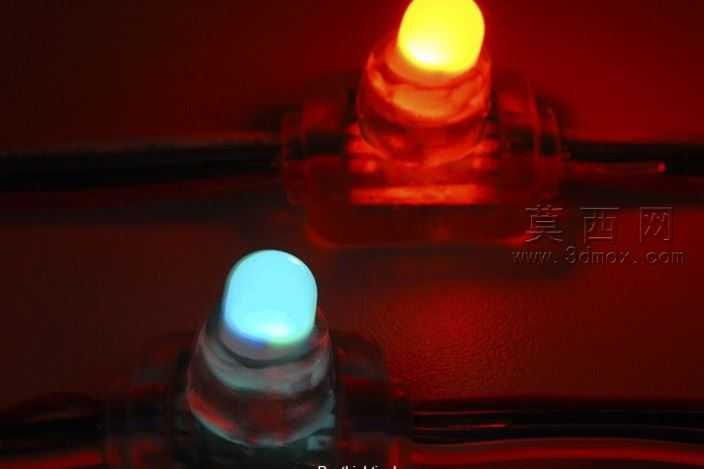

本作品为平面RGB LED像素元件的三维建模成果，建模过程以还原直插式RGB发光二极管的真实结构与发光表现为核心目标，采用SolidWorks完成全参数化结构搭建，同时兼顾STEP、IGES等通用格式的导出适配，保障不同三维软件间的文件互通性。建模阶段首先拆解直插RGB LED的核心结构组成：包含透明环氧封装透镜、内置三色发光芯片、引脚支架、外接连接导线四个核心部分，针对环氧封装的圆弧透镜造型，采用旋转凸台特征完成主体曲面构建，对透镜表面的细微脱模斜度做0.3°的参数化设置，还原量产元件的真实工艺特征；内置的红、绿、蓝三色发光芯片按照成品的排布位置做等比例缩放定位，芯片与引脚支架的连接金线采用扫描特征完成纤细结构建模，还原0.02mm线径的真实尺寸比例，避免结构失真。材质与渲染环节针对不同部件做精细化材质参数调配：环氧封装透镜设置半透明聚碳酸酯材质，调整折射率为1.58、透光率89%，添加轻微的表面磨砂粗糙度参数，模拟真实LED封装的柔光效果；发光芯片部分分别赋予红、绿、蓝三色自发光材质，可通过调整自发光强度参数模拟不同混色状态下的点亮效果，外接导线部分设置PVC绝缘外皮与铜质内芯的分层材质，还原导线的真实质感。结构设计上严格遵循市售Adafruit、BestLightingBuy同规格平面RGB LED的尺寸规范，引脚间距、封装直径、引脚长度均按照实物1:1比例设定，同时对引脚与封装的结合位置做圆角过渡处理，避免建模过程中出现尖锐破面，保障模型可直接用于电子产品结构装配验证、PCB布局干涉检查等工程场景。渲染阶段采用暖色调暗背景突出LED的发光效果，通过添加区域光补光展现环氧封装的通透质感，分别模拟单颗芯片点亮、多色混光点亮的不同工作状态，完整呈现该RGB LED像素元件的外观特征与工作表现，模型整体结构完整无破面，曲面过渡顺滑，既可以用于电子类产品的装配设计参考，也可作为数码产品展示场景的装饰元件使用。
