多轴传动齿轮箱内部结构三维设计

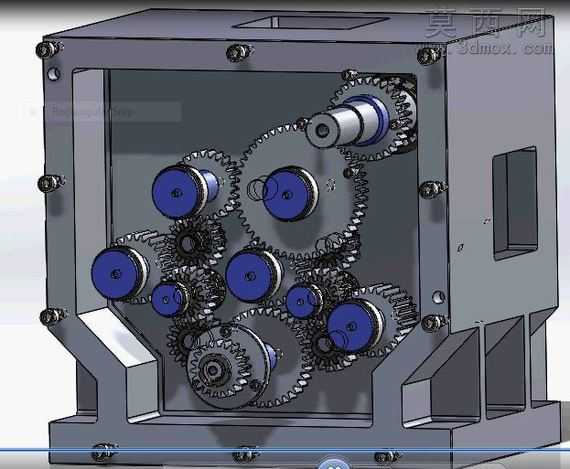

本作品为多轴传动齿轮箱的三维设计成果，采用三维建模软件完成全参数化建模，完整还原了齿轮箱的箱体结构、内部多级齿轮传动组、传动轴、支撑轴承端盖等全部零部件。建模过程中严格遵循机械传动设计规范，对每一个齿轮的模数、齿数、压力角、齿宽参数进行精准匹配，保证各级齿轮副的啮合间隙符合传动精度要求，避免出现传动卡滞或侧隙过大的问题。箱体采用剖分式展示结构，通过半透明剖切效果直观呈现内部传动链路，建模时对箱体的安装定位孔、轴承座孔、加强筋结构进行了细节还原，箱体底部的支撑脚、侧边的观察窗结构均按照实际工业齿轮箱的设计标准制作，保证结构的合理性与工艺可行性。材质渲染阶段，为箱体赋予了哑光铸铁材质，还原铸造箱体的磨砂金属质感；齿轮部件根据传动层级区分材质，传动齿轮采用调质钢材质表现金属光泽，轴端的蓝色密封端盖采用工程塑料材质，通过材质区分清晰展现不同零部件的功能属性；紧固件采用发黑处理的标准件材质，提升模型的真实感。设计过程中重点梳理了多级齿轮的传动逻辑，从输入轴到各级输出轴的传动比经过合理分配，保证动力传递过程中的转速、扭矩转换符合设计预期，同时完成了齿轮啮合运动的仿真动画制作，可直观展示动力输入后各级齿轮的转动方向、传动过程，清晰呈现多轴齿轮箱的动力传递路径。模型的所有零部件均完成装配约束，轴类零件与轴承、齿轮的配合采用合理的装配公差设定，既保证装配关系的准确性，也为后续的工程图导出、结构干涉检查提供了可靠的三维模型基础，可用于机械原理教学、齿轮箱结构设计参考、传动方案验证等场景。
