弹性材料往复弯折断裂性能测试装置

　　这套测试装置主要面向柔性薄膜、薄金属弹片、柔性线路板、橡塑弹性片材等需要验证往复弯折疲劳寿命与断裂临界性能的检测场景，在消费电子柔性部件研发、橡塑材料改性验证、五金弹片来料质检等环节都有实际应用，能够替代人工反复弯折的低效检测方式，输出可复现的弯折测试动作，获取材料从初始状态到出现裂纹、完全断裂过程的性能数据。

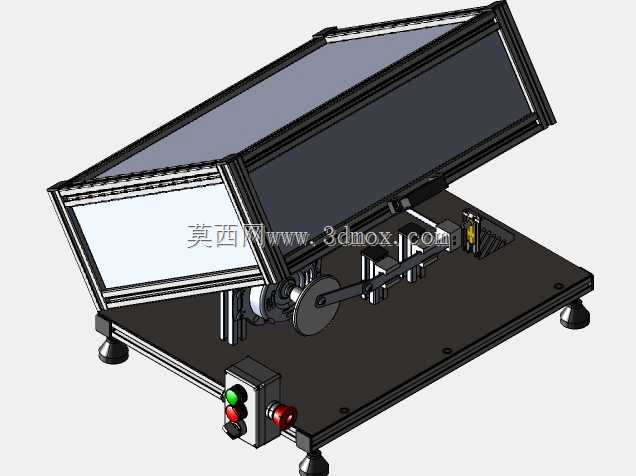

　　从结构设计逻辑来看，整套装置采用铝型材搭建外防护框架，底部为整块钢板加工的安装底板，所有功能组件都直接固定在底板上，保证往复运动过程中的整体刚性，避免机架共振影响测试精度。上半部分的可开合防护框采用铝型材边框搭配透明亚克力板，既可以在测试过程中阻挡断裂瞬间弹出的材料碎屑，也能方便操作人员直接观察内部测试状态，防护框通过侧边的铰链与底板连接，开合角度可支撑到120度以上，更换试样、调整夹具时不需要完全拆卸防护结构，操作便利性更强。

　　核心的运动执行单元采用曲柄滑块机构，由减速电机驱动偏心轮转动，通过连杆带动前端的试样夹持座做定角度往复摆动，偏心轮上预留了多个不同偏心距的安装孔位，可以根据测试需求调整往复弯折的角度范围，覆盖从15度小角度弯折到90度大角度弯折的不同测试标准要求。夹持端采用快拆式压块结构，通过手拧螺丝即可完成试样的装夹固定，不需要额外工具，针对不同厚度的试样可以更换压块内侧的防滑垫片，避免试样在反复弯折过程中出现滑移，保证测试数据的准确性。

　　装置前端的控制区域集成了电源开关、启动停止按钮、状态指示灯与急停按钮，所有控制元件都采用嵌入式安装在底板前端的折弯支架上，操作高度符合站立操作的人体工学要求，急停按钮采用大直径红色蘑菇头设计，出现异常时可以快速拍下切断设备动力。底板底部安装了四个可调式橡胶脚杯，可以根据放置台面的平整度调整高度，保证设备运行时的水平状态，减少运行噪音与振动传递。

　　从安装边界来看，整套设备的占地面积不到0.3平方米，不需要额外的地基固定，直接放置在常规实验室工作台面上即可使用，外接220V交流电源就可以运行，不需要配套气源或者其他辅助动力源。设备的运动部件全部做了安全防护处理，曲柄连杆机构外侧设置了可拆卸的金属护罩，避免操作人员误触运动部件造成机械伤害。在实际测试过程中，可以根据不同材料的测试标准调整往复运动的频率，通过更换不同规格的偏心轮调整弯折行程，配合计数模块可以记录试样从开始测试到出现断裂的弯折次数，为材料的疲劳性能评估提供量化数据支撑。

　　这套装置的结构设计充分考虑了实验室场景的使用需求，整体结构紧凑，维护简单，所有易损件都采用标准件，后期更换成本低，铝型材框架的组装方式也方便后续根据测试需求拓展功能，比如增加力值传感器、温度控制模块等组件，拓展更多的测试场景。在建模过程中，所有配合面都按照实际加工公差做了预留，运动部件的行程都做了干涉检查，确保虚拟装配完成后可以直接指导实际加工组装，不需要额外做结构调整。
