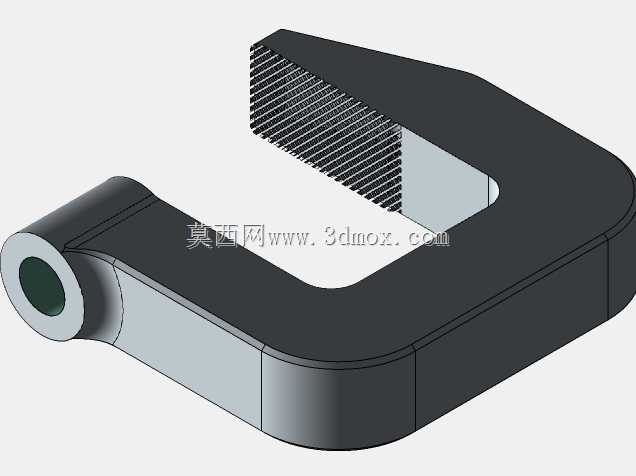

C型叉指式传感检测夹持结构件

　　该C型叉指结构件主要应用于工业在线检测场景中的工件夹持与传感集成工位，常见于自动化产线的尺寸检测、外观缺陷筛查、材质分选环节，作为接触式或接近式传感单元的承载基体，配合光电、电容或电感类检测元件完成对薄型工件、片状物料的在位检测，避免检测过程中工件移位导致的测量误差。从结构功能来看，主体采用单侧开口的C型框架设计，开口端内侧排布密集叉指结构，叉指间预留均匀间隙，既可以作为检测信号的发射与接收端安装位，也能在夹持薄型工件时形成多点柔性支撑，减少工件局部形变对检测精度的影响；框架非开口端设置带通孔的铰接安装位，可通过销轴与驱动摆臂连接，实现开合动作，适配不同厚度的被测工件进给需求，通孔内可镶嵌耐磨衬套，降低反复开合过程中的铰接磨损，

　　延长构件使用寿命。设计过程中优先考虑检测光路或信号通路的无遮挡要求，C型框架的内凹深度经过反复校核，既保证叉指区域有足够的安装空间排布传感元件，也避免框架本体对检测信号形成反射干扰，叉指的齿厚与齿距参数根据被测工件的最小检测分辨率设定，齿端做微小倒角处理，防止工件进出时被齿边刮伤，同时减少齿端与工件的接触面积，降低摩擦带来的工件表面损伤。外形尺寸方面，整体轮廓适配常规自动化检测工位的安装空间，铰接端的通孔直径匹配标准销轴规格，安装时可直接与现有摆臂驱动组件适配，无需额外加工转接件；C型开口的宽度覆盖常见薄型工件的最大宽度尺寸，叉指区域的长度满足多组传感单元的并排安装需求，框架主体的壁厚经过刚度校核，在夹持最大额定重量工件时，

　　开口端的形变量控制在传感检测允许的误差范围内，避免因结构形变导致检测基准偏移。实际使用中，该结构件可直接集成到自动化分选设备的检测工位，配合直线送料机构完成工件的自动上料、定位、检测、分选全流程，叉指间隙可根据检测需求嵌入不同类型的传感元件，无需对主体结构做大幅修改，具备较好的工位适配性；铰接端的安装基准面做铣平处理，安装时可快速完成与驱动组件的同轴度校准，减少现场调试的工作量。结构的外轮廓所有棱边均做圆角过渡，避免生产过程中操作人员被锐边划伤，同时减少应力集中，提升构件在反复开合载荷下的疲劳强度，适合长时间连续运行的工业产线使用场景。
