多款几何线条发光装饰灯具结构设计

　　这类线性发光装饰构件，主要应用于商业空间立面装饰、高端展陈区域氛围营造、定制家居柜体嵌装照明场景，区别于常规标准化照明灯具，其核心作用是在提供基础辅助照明的同时，通过差异化的线条图案完成空间视觉分区，弱化硬装结构的生硬边界。从结构设计层面看，该系列构件采用统一的窄长条形安装基底，单组构件的宽度控制在80-120mm区间，长度可根据安装面的实际尺寸做模块化裁切适配，安装预留深度仅需35mm，可直接嵌装于预留的石膏板开槽、金属型材卡槽内，也可通过配套的磁吸固定件实现明装无钉固定，适配不同完工阶段的装修场景。

　　设计阶段首先围绕发光均匀度做结构优化，每款构件的导光层均采用漫反射匀光结构，避免LED点光源直射产生的颗粒光斑，外层的图案遮罩层根据不同的纹样做透光率分区处理：实色遮挡部分采用不透光PC材质，线条发光部分采用高透磨砂亚克力，两种材质通过超声波焊接整合为整体面罩，无需额外打胶固定，减少装配工序的同时避免长期使用后胶层发黄影响发光效果。六款不同纹样的构件采用完全统一的背部安装接口、供电接线端子，可实现同一条供电回路上的混装搭配，无需针对不同纹样单独配置驱动电源，降低现场布线的复杂度。

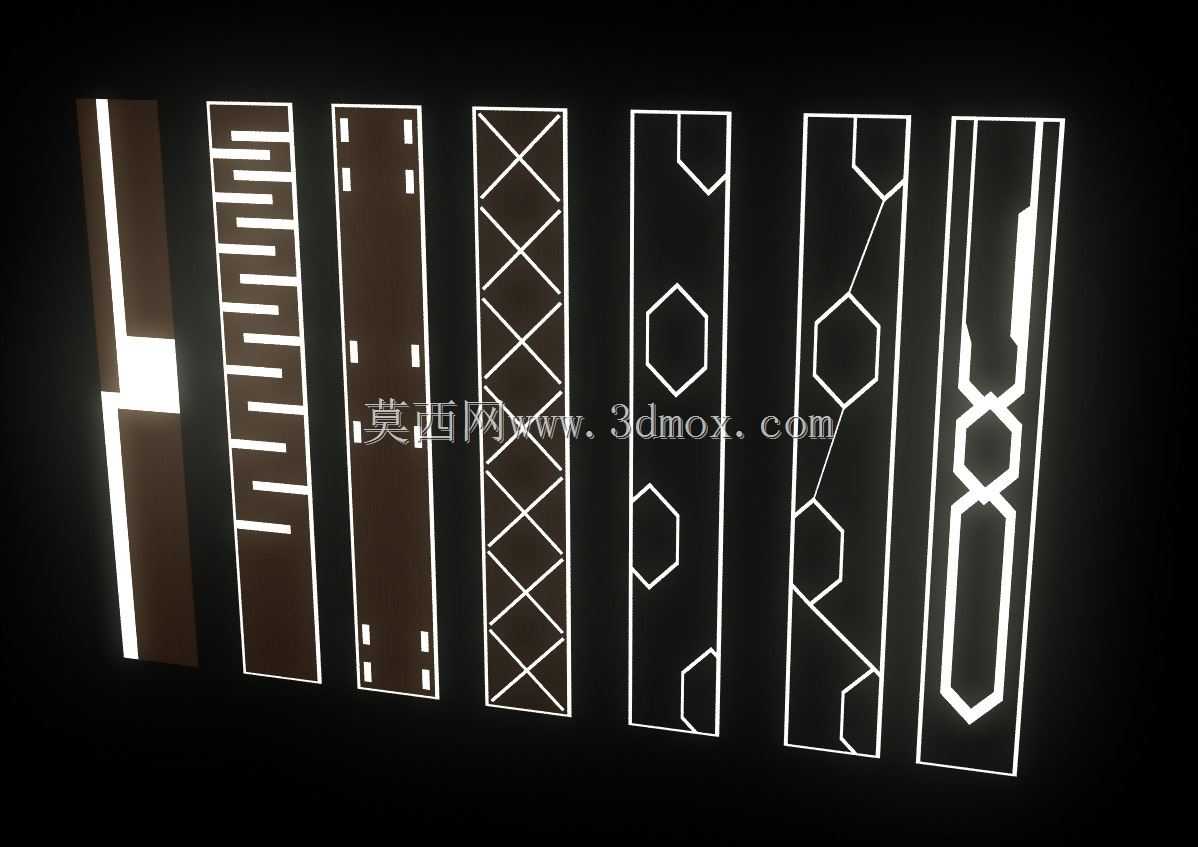

　　从实际使用场景的适配性来看，不同纹样的构件对应不同的空间功能：带连续折线纹样的款式适合安装于走廊、通道区域，纵向延伸的线条可在视觉上拉长空间纵深感；交叉格纹纹样的款式适合安装于背景墙区块，规整的格纹可平衡空间内软装的不规则形态；六边形组合纹样的款式适合安装于展柜、陈列区周边，几何形态的呼应性更强，不会抢夺展品的视觉重心；双X形衔接纹样的款式适合安装于空间转角、立面衔接处，可弱化两个立面的直角生硬感；竖向分段光带的款式适合安装于窄小立柱、窄墙区域，通过分段光带弱化窄立面的局促感；连续环形纹样的款式适合安装于玄关、端景区域，纵向延伸的连续纹样可提升空间的精致感。

　　结构细节上，所有构件的侧边均做了1mm的微倒角处理，避免安装过程中划伤施工人员，也避免嵌装后与安装槽边缘出现硬接触导致的面罩开裂；背部的接线端子采用插拔式防水结构，即使在厨卫等相对潮湿的区域嵌装使用，也能避免凝露渗入导致的电路短路；供电部分采用低压24V直流供电，人体可直接接触带电部件无触电风险，适配人员可近距离接触的安装场景。安装边界方面，单组构件的最大连续拼接长度可达6米，中间无需额外加装固定支撑件，依靠构件自身的铝合金基底强度即可保持平直度，拼接处采用隐形对接结构，拼接后发光面无明显暗区，可实现整面连续光带的视觉效果。

　　在建模逻辑上，该系列构件采用参数化建模思路，将基底宽度、安装槽深度、面罩厚度、发光线条宽度设置为可调整参数，后续衍生新纹样时仅需替换面罩层的图案遮罩结构，无需重新调整基底、供电模块、安装结构的尺寸，可大幅缩短同系列新品的开发周期。同时建模过程中预留了散热结构的装配空间，在LED灯条与铝合金基底之间预留0.2mm的导热胶填充层，确保长期点亮时的热量可通过基底快速散出，避免光衰过快影响使用寿命。针对现场安装可能出现的尺寸误差，构件的两端预留了5mm的裁切余量，现场施工时可根据实际安装长度从两端裁切，不会破坏内部的灯条布线与发光结构，降低现场安装的容错门槛。
