三轴雕刻机用雕花装饰立柱结构设计

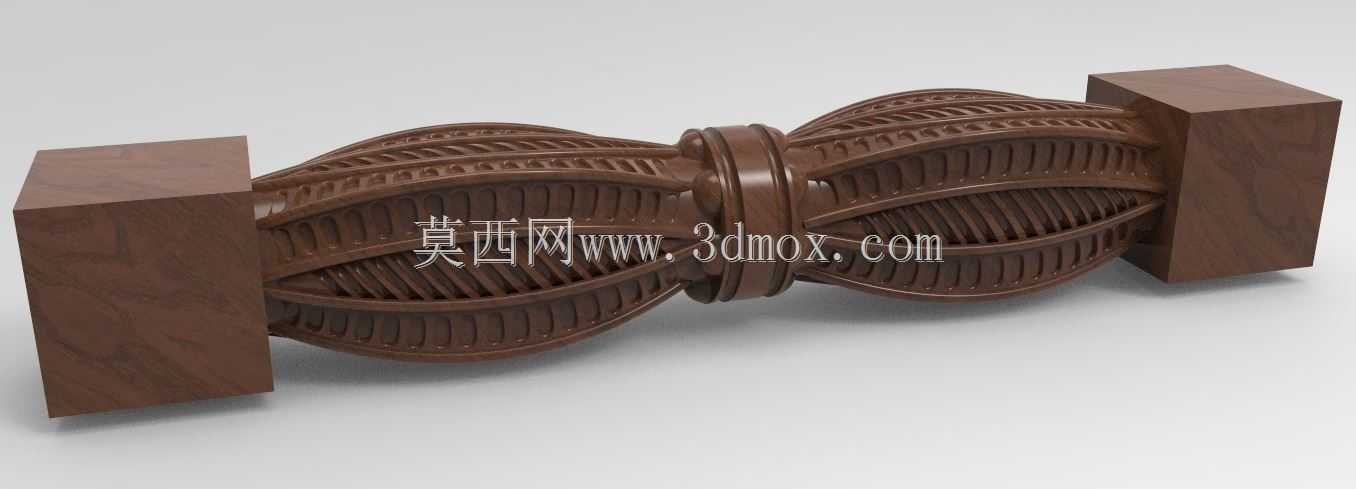

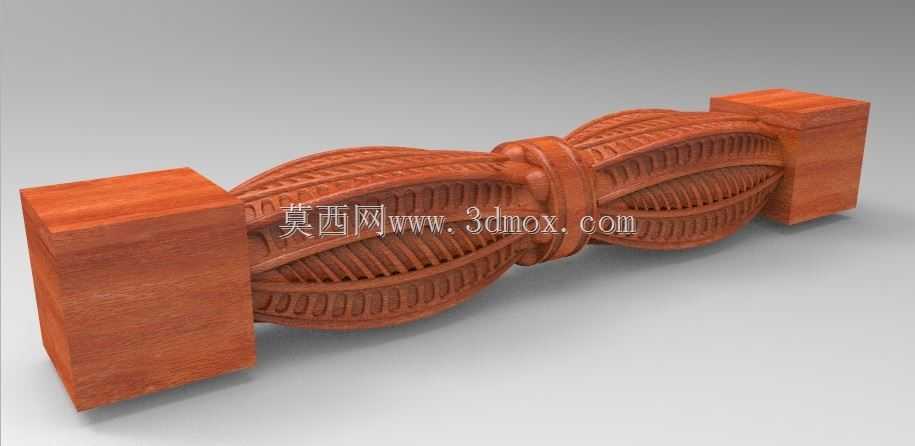

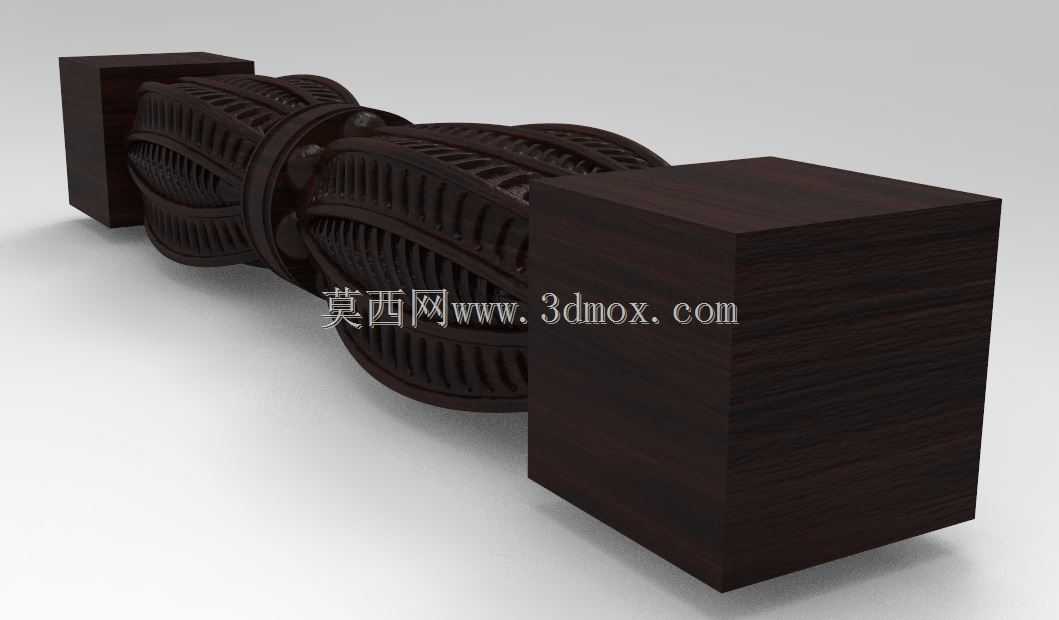

　　这类雕花装饰立柱主要应用在实木家具、整木家装的装饰结构中，常见于楼梯扶手起步柱、柜类装饰支撑、玄关隔断立柱、实木床柱等场景，替代传统手工雕花的加工工序，适配三轴数控雕刻设备的加工路径规划，不需要多轴联动设备即可完成全型面加工，大幅降低雕花构件的加工门槛。从结构设计来看，两端设置的方形安装块是核心安装基准，方形结构在装配时不需要额外做周向防转结构，直接嵌入对应安装位即可完成定位，方形端面的平面度公差控制在0.1mm以内，保证安装后柱体不会出现倾斜、周向转动的问题，两端安装块的尺寸统一，既可以做竖向支撑使用，也可以横向作为扶手、横梁的装饰段使用，安装适配性更强。中间的装饰段采用对称式的扭叶雕花结构，

　　所有曲面的拔模斜度都适配三轴加工的Z轴进给角度，不存在倒扣结构，加工时只需要一次装夹，通过X、Y、Z三轴的联动走刀即可完成全部曲面的铣削，不需要翻面二次装夹，也不需要定制特殊成型刀具，用常规的球头铣刀即可完成粗加工和精加工，加工效率比手工雕刻提升8倍以上，同时批量加工的造型一致性远高于手工制作。设计时特意将雕花的凸起棱边做了R0.5mm的圆角处理，避免加工后出现尖锐毛刺，也能减少使用过程中的磕碰掉漆、划伤风险，叶片之间的凹槽深度控制在12mm以内，既保证雕花的立体层次感，又不会因为槽深过大导致加工时刀具颤振，影响表面加工质量。中间的环形束腰结构是整个柱体的视觉对称中心，同时也作为加工时的对刀基准位，

　　装夹找正的时候可以直接以束腰的外圆作为基准，快速完成工件坐标系的设定，减少对刀辅助时间。从安装边界来看，两端方形安装块的边长与柱体最大回转直径的比例控制在1:1.2，安装后方形块完全被外部装饰件或者连接结构覆盖，不会外露影响整体美观度，柱体总长度可以根据实际使用场景做等比例缩放，缩放时所有曲面的曲率、雕花的间距都会按比例同步调整，不会出现造型变形的问题。这类结构在设计时还考虑了实木加工的材料特性，所有雕花的壁厚都保持均匀，最小壁厚不小于8mm，避免实木加工后因为内应力出现开裂、变形的问题，曲面之间的过渡全部采用顺滑连接，没有应力集中的锐角位置，提升构件的整体结构强度，即使作为承重支撑使用，也能满足日常使用的载荷要求。加工路径规划时，粗加工采用分层铣削的方式，每层吃刀量控制在2mm，快速去除大部分余量，精加工采用环绕式走刀，顺着木纹的方向走刀，减少木材表面的起毛问题，加工完成后只需要简单打磨即可做后续的油漆、包覆处理，不需要额外的修型工序。
