帕尔贴水冷散热装置结构设计

　　在精密电子温控、小型实验台温控、激光模组散热这类对温度波动控制要求较高的场景里，半导体制冷端的热量导出一直是结构设计里的核心痛点——帕尔贴元件本身的热面如果不能快速把热量带走，不仅制冷效率会断崖式下跌，持续的高温累积还会直接击穿半导体晶元造成元件报废，这款水冷换热结构就是针对这类小空间、高功率密度的帕尔贴散热需求做的适配设计。从结构布局来看，整个装置把冷端传导块、帕尔贴元件安装位、水冷流道、储液循环段做了集成化排布，顶部的紫铜导热块直接作为帕尔贴元件的热面贴合基准，平面度控制在0.02mm以内，保证和帕尔贴陶瓷面的贴合间隙控制在导热硅脂可填充的最优范围，避免空气间隙造成的接触热阻飙升。紫铜块内部加工了多回路并联的流道，

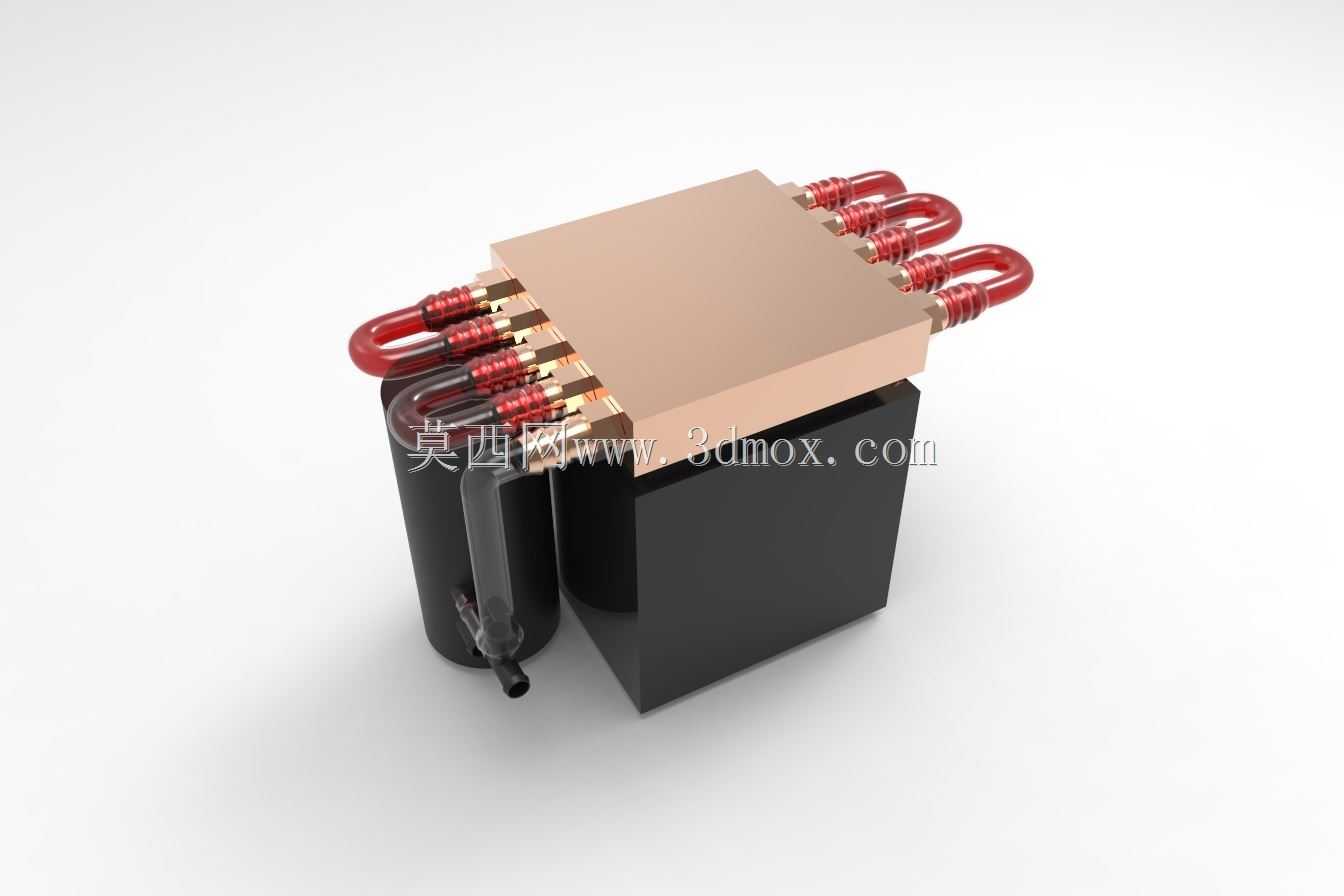

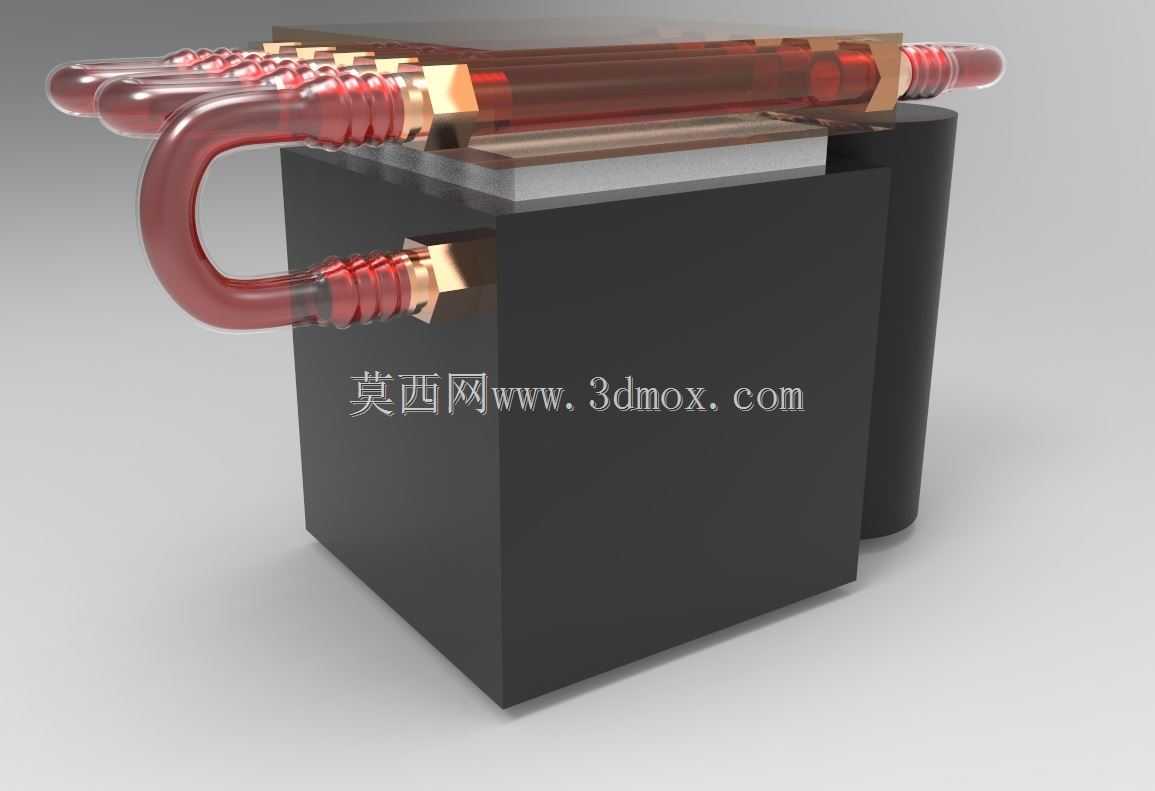

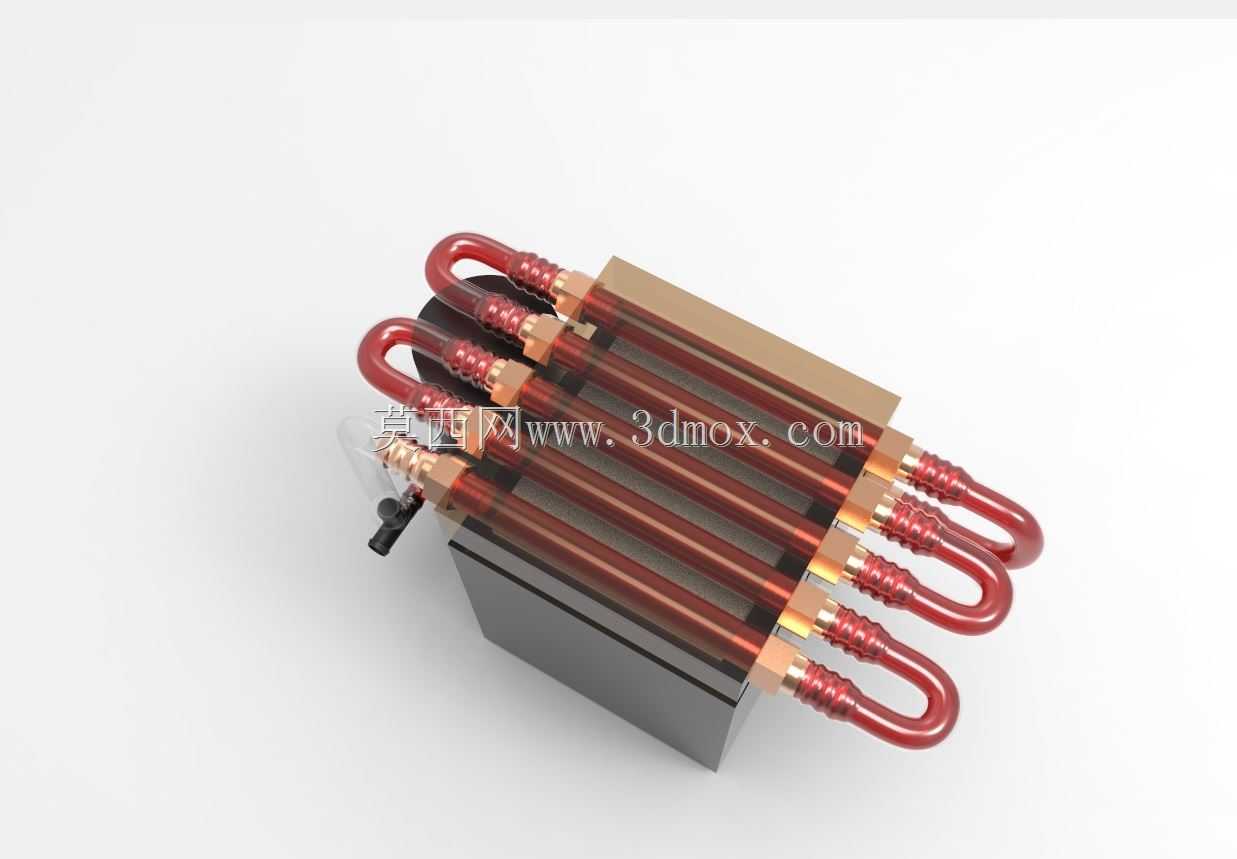

　　外部通过快插接头连接红色的硅胶输水软管，多组U型弯的管路设计一方面是为了延长冷却水在导热块内的停留路径，让水流能充分带走铜块传导的热量，另一方面软管的柔性连接可以抵消安装时的装配公差，避免硬管连接在设备振动时出现接口渗漏的问题。和常见的开放式水冷头不同，这个结构直接集成了小型的储液与循环动力段，也就是侧面的黑色圆柱腔体，内部预留了微型水泵的安装位和储液腔，不需要外接复杂的外置水冷机组，只需要接入直流供电就能完成独立的水循环，非常适合集成在小型桌面级设备、便携温控装置里，不用额外布置复杂的管路走线。旁边的黑色方块结构是预留的帕尔贴元件与冷端传导块安装位，冷端可以根据需求对接需要控温的目标器件，比如小型激光二极管、实验用样品台、

　　精密传感器的温控基座，整个装置的安装边界做了规整化处理，底部是平整的安装基准面，四个角预留了M3的螺丝安装孔位，整体外轮廓控制在100mm80mm120mm的空间范围内，不会占用过多的设备内部安装空间，对于内部空间局促的小型精密设备来说非常友好。设计的时候特意考虑了不同工况下的适配性，水冷管路的快插接头选用了通用的6mm外径规格，可以兼容市面上绝大多数的民用级水冷软管和冷却液，不管是用蒸馏水还是专用的水冷导热液都能正常流通，不会出现接头不匹配的问题。紫铜导热块的厚度做了针对性的优化，既保证了足够的结构强度，在压紧帕尔贴元件的时候不会出现形变翘曲，又控制了铜块本身的热容量，让温控系统的响应速度更快，

　　不会因为铜块本身蓄热过多导致温度调节滞后。多回路的流道设计还做了流量均衡处理，每一条并联流道的过水截面积一致，不会出现某一条支路流量过大、其他支路水流滞止的问题，保证整个铜块平面的温度均匀性控制在±1℃以内，避免帕尔贴元件因为局部热应力不均出现陶瓷片开裂的问题。在实际选型适配的时候，这个结构可以匹配单块最大120W功率的帕尔贴元件，在冷却水流量达到1.5L/min的时候，热面温度可以稳定控制在30℃以内，满足常规精密温控场景的散热需求。安装的时候需要注意，导热块和帕尔贴贴合面的压紧力要控制在80-120N范围内，压力过小会导致接触热阻过大，压力过大则可能压碎帕尔贴的陶瓷基板，集成的储液腔容量为150ml，在密闭循环的工况下不需要频繁补充冷却液，日常维护只需要定期检查管路接口有没有渗漏即可。另外整个结构的外露金属部分都做了钝化处理，避免长期在潮湿工况下出现铜锈脱落堵塞流道的问题，黑色的塑料外壳部分选用了ABS阻燃材质，既可以隔绝内部管路和外部带电元件的接触，也能起到一定的保温作用，减少环境温度对循环水路的温度干扰。
