冷冻机用蛇形翅片冷凝器结构设计

　　在商用冷柜、小型工业冷冻机组、低温试验箱这类制冷设备的热端设计中，冷凝器的换热效率直接决定整套制冷系统的COP值与运行稳定性，这款蛇形翅片式冷凝器的结构设计，完全贴合中小型蒸汽压缩式制冷循环的散热需求，适配R134a、R404A等常用中低温制冷剂的冷凝工况。从实际应用场景来看，这类结构的冷凝器大多安装在冷冻机的背部或者侧部通风位置，不需要额外搭配离心风机做强制对流时，也能依靠自然循环完成热量散逸，部分小功率台式冷冻设备甚至可以直接将其贴装在设备外壳内侧，利用壳体金属的导热性辅助散热，省去独立风道的设计空间。

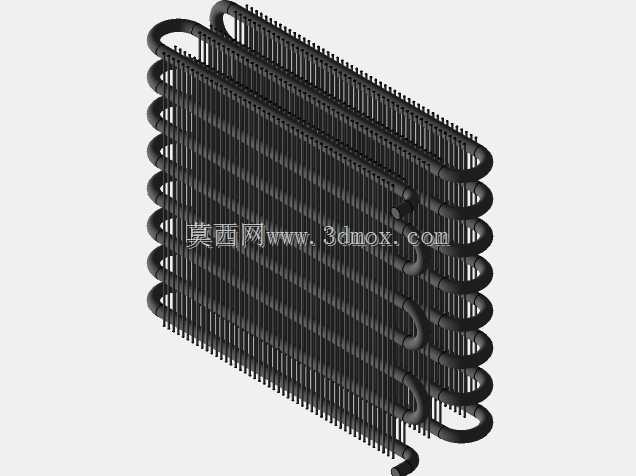

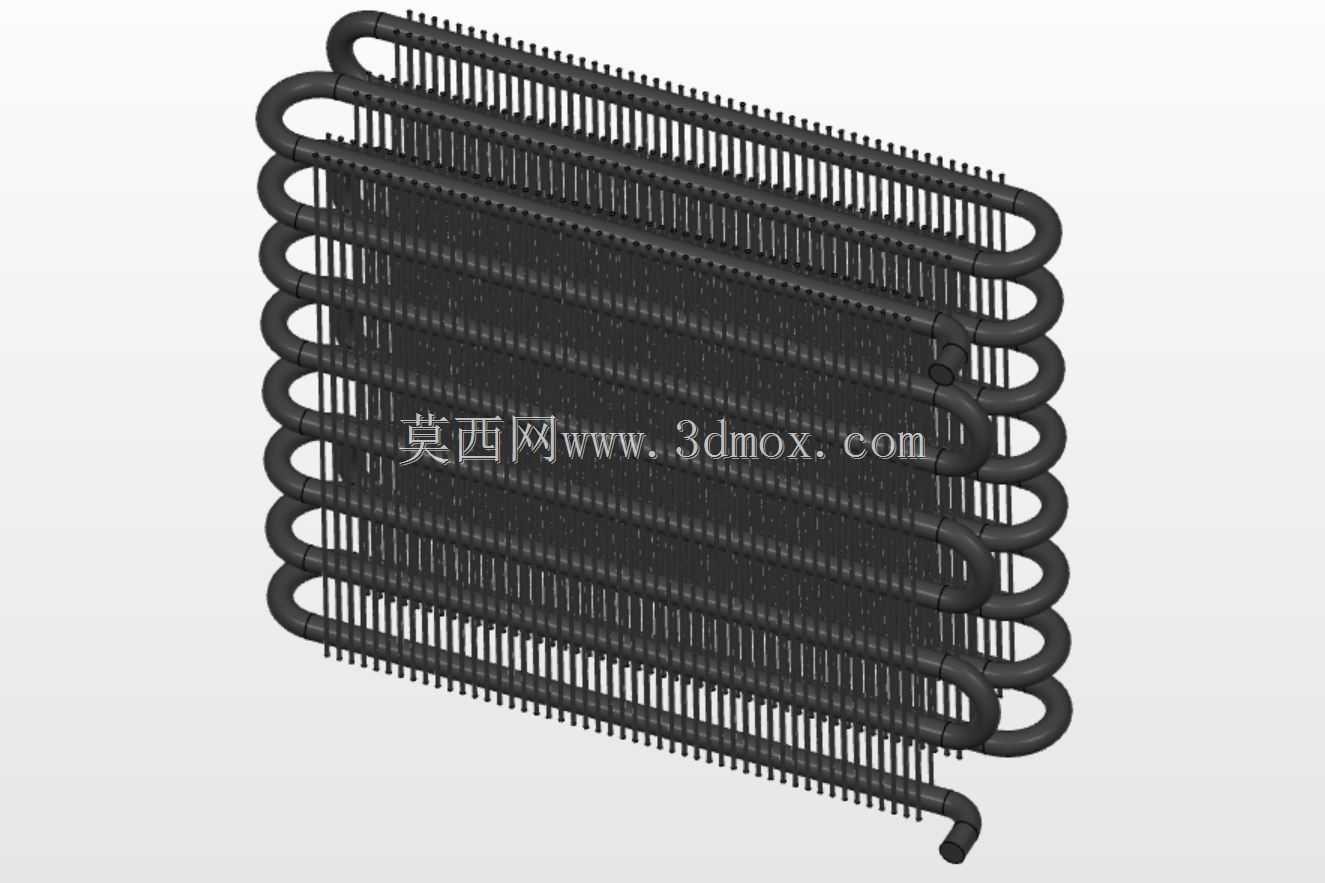

　　从功能特性上看，这款结构采用光滑弯管串联成连续蛇形流道，管外密集排布一体式冲制的散热翅片，翅片与盘管之间采用紧密胀接工艺固定，不存在接触热阻的冗余损耗，制冷剂蒸汽从上端入口进入盘管后，沿着蛇形流道逐步流动，通过管壁将冷凝潜热传递到外部翅片，再由翅片扩大与空气的接触面积完成热交换，最终从下端出口流出过冷的液态制冷剂，整个流道没有突然的截面变化，能有效降低制冷剂流动的沿程阻力，避免出现冷凝积液导致的压力波动。

　　设计思路上，这款结构没有采用常见的平板式平直盘管布局，而是将弯管部分做了等半径圆弧过渡，每一段直管段的长度保持一致，翅片的片距控制在1.8-2.2mm区间，既不会因为片距过小导致积灰后堵塞通风间隙，也不会因为片距过大浪费换热面积，盘管的弯曲半径统一为管径的2.5倍，符合制冷管路弯制的工艺要求，不会出现弯管处管壁折皱导致的流道截面缩小问题。翅片的边缘做了微小的翻边处理，一方面能在装配时保证每一片翅片的间距均匀，另一方面也能提升翅片自身的结构刚度，避免在设备运输或者长期振动环境下出现翅片倒伏、变形的问题。

　　从安装边界来看，整个冷凝器的整体轮廓为规整长方体结构，进出液管的接口位置预留了足够的管路焊接操作空间，盘管的两端都延伸出翅片组外侧15mm左右，方便与制冷系统的干燥过滤器、压缩机排气口做管路连接，不需要额外增加转接接头。结构的四个角位预留了安装固定的耳位，可以直接采用自攻螺丝或者卡扣固定在冷冻机的机架上，安装时只需要保证翅片的通风方向与设备内部的空气流动方向平行，就能达到最优的散热效果。另外整个结构没有易损的活动部件，所有连接位置都是刚性固定，长期运行过程中不需要做额外的维护清理，只需要定期用压缩空气吹扫翅片间隙的浮尘就能保持换热效率，适配冷冻设备长期连续运行的使用需求。

　　在实际选型匹配时，这款结构的换热面积可以根据冷冻机的制冷量做灵活调整，只需要增减直管段的长度或者增减盘管的排数，就能适配100W到800W制冷量区间的冷冻设备，不需要重新开制翅片的冲压模具，能有效降低不同功率等级设备的零部件通用成本。盘管的材质选用紫铜或者铝合金都可以实现同等结构的性能，采用铝合金材质时整体重量更轻，成本更低，采用紫铜材质时耐腐蚀性能更好，适合在湿度较高的后厨、冷库周边等环境下使用。
